ABE-I系列三光束無線對射使用說明書
2022.07.22
非常感謝您選購一體式三光束無線紅外對射探測器，為了您的安全及產品操作的有效性，使用前請仔細讀說明書并妥善保管，以備查閱。
注意
請對本產品定期進行清潔和檢測，以便安全操作；如檢測到任何故障，請聯系我司對設備進行維修。
本產品屬于入侵報警設備，正常使用中能在入侵發生時及時發出報警信號。但本產品不具備防竊或阻攔功能，我司對非法入侵造成的任何財產損失不承認法律責任。
一、產品特性
一體式無線設計，無需布線，安裝簡單，施工便捷；
低功耗設計，工作電流低至微安級，續航時間長，一節電池可用3年；
支持4段數字變頻技術，避免紅外對射在復雜條件下安裝時相互干擾；（適用于長距離及堆疊安裝環境）；
報警靈敏度可調（50ms~700ms可調），可根據不同環境和場景的需求調整報警觸發時間；
特定模式指示燈，光學校正簡單準確；
支持紅外信號二次處理功能(可媲美AGC功能)，確保功率余度達90%以上，應對風、雨、霜、雪、霧、潮、太陽直射等惡劣天氣游刃有余；
數字電路設計、MCU控制，有效減少誤報、杜絕漏報；
支持低電提醒、支持防拆報警；
高度密封防水：IP65；
廣角光學校準范圍：水平360°(±180°)，垂直180°(±90°)
獨特的帽沿外伸結構設計，抗太陽光干擾能力強

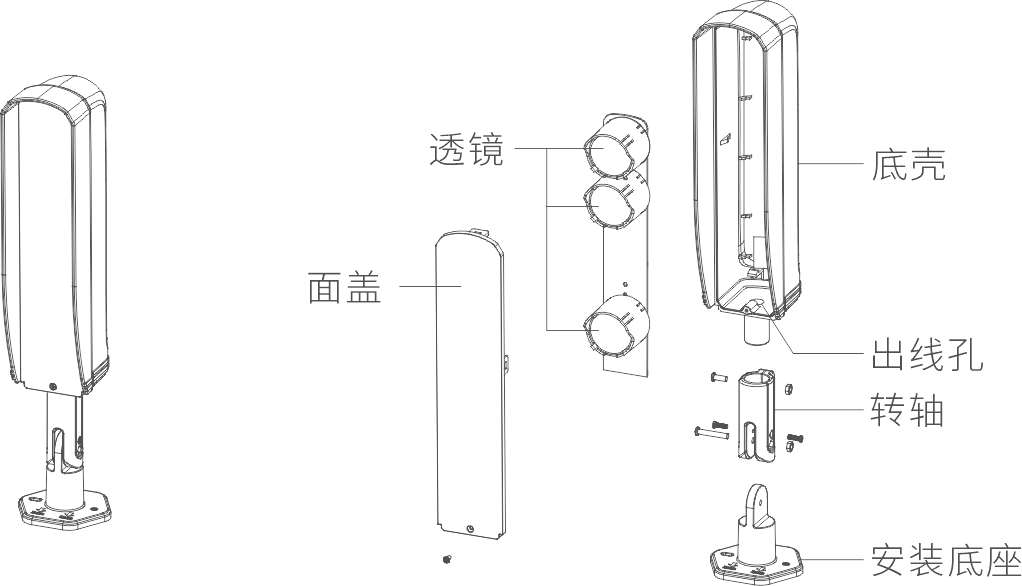

二、部件名稱
三、安裝注意事項

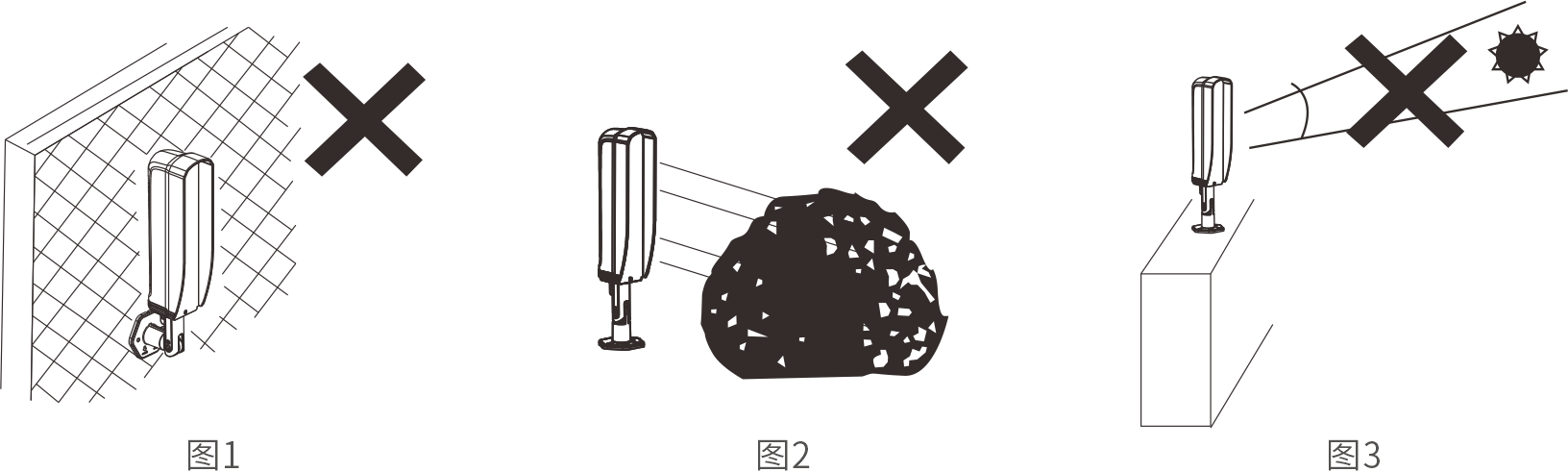

1、請避免在以下場合安裝本探測器，以保證產品性能
（1）基礎不穩定，安裝表面不結實，如圖1；
（2）可能存在障礙物阻斷射束，如圖2；
（3）存在燈光或陽光直射的地方（光線直射產品可能損壞內部光學裝置），如圖3；

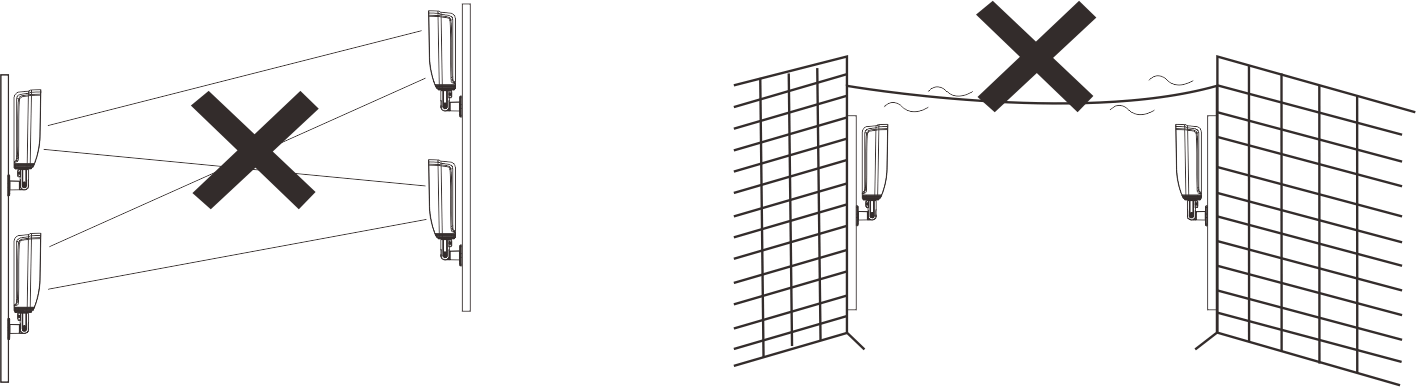

（4）需避免其它探測器的紅外射束進入接收器，如圖4；
（5）需避免空中架線，如圖5。

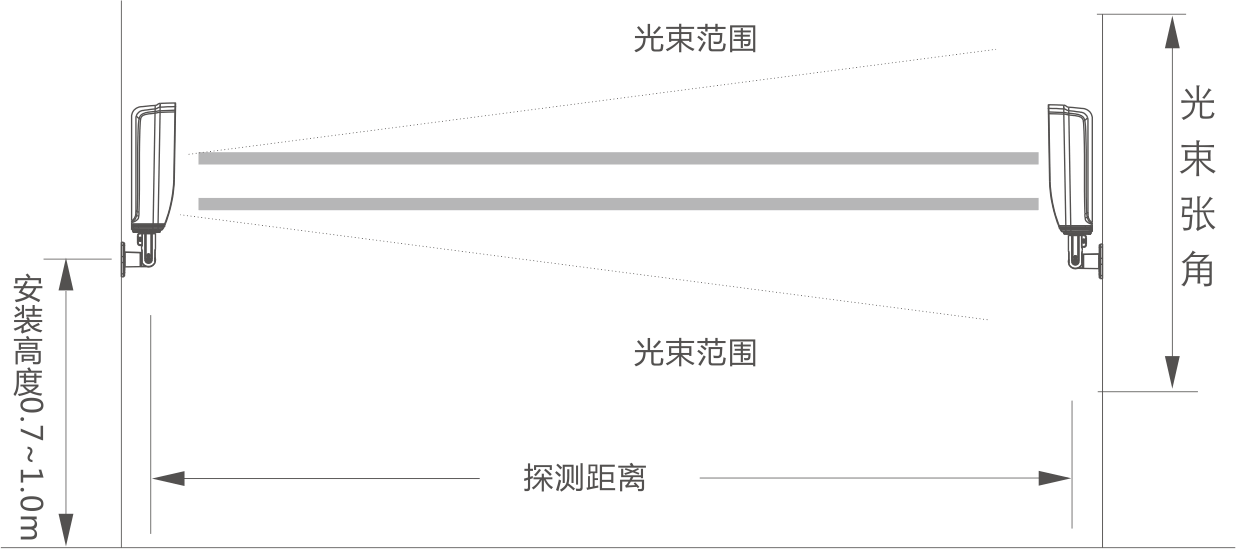

2、常規安裝
安裝高度
校正角度：水平360°(±180°)，垂直：180°(±90°)
四、安裝方法

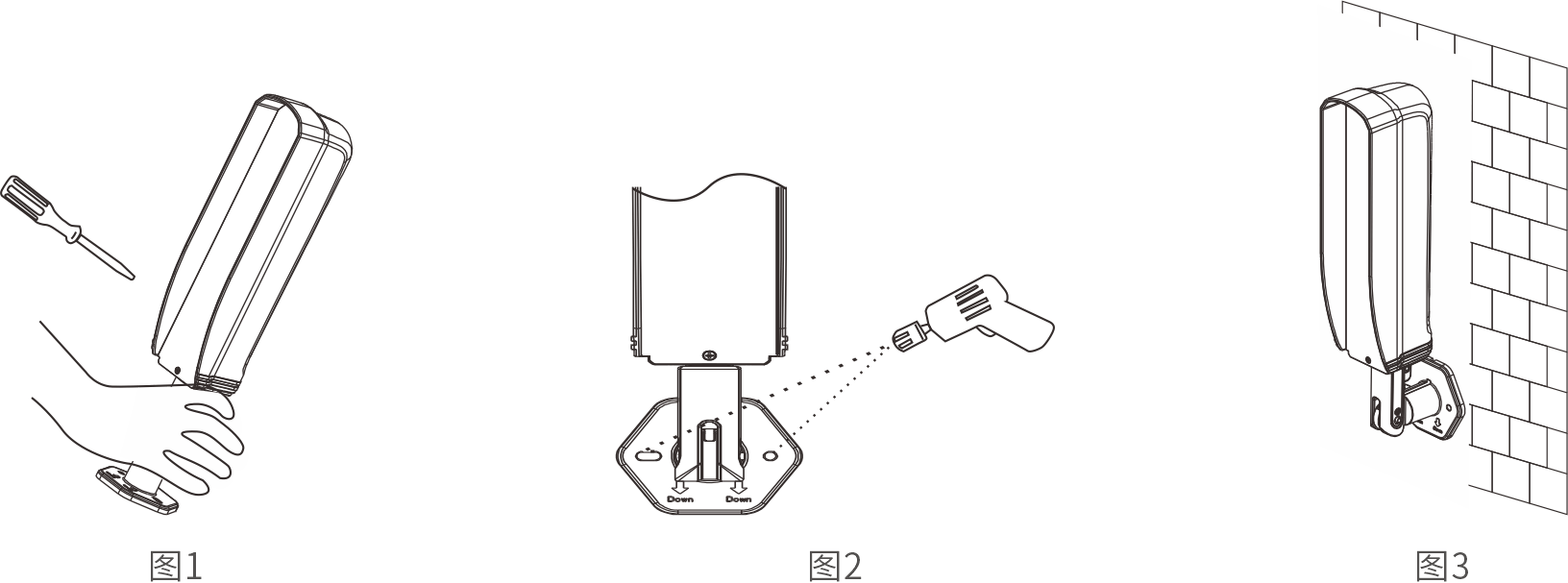

（1）松開鎖蓋螺絲并卸下前蓋，如圖1；
（2）在目標墻上，按底座孔位打2個安裝孔，如圖2；
（3）將膨脹管打入兩個安裝孔內并安裝附帶螺絲使其固定，如圖3；

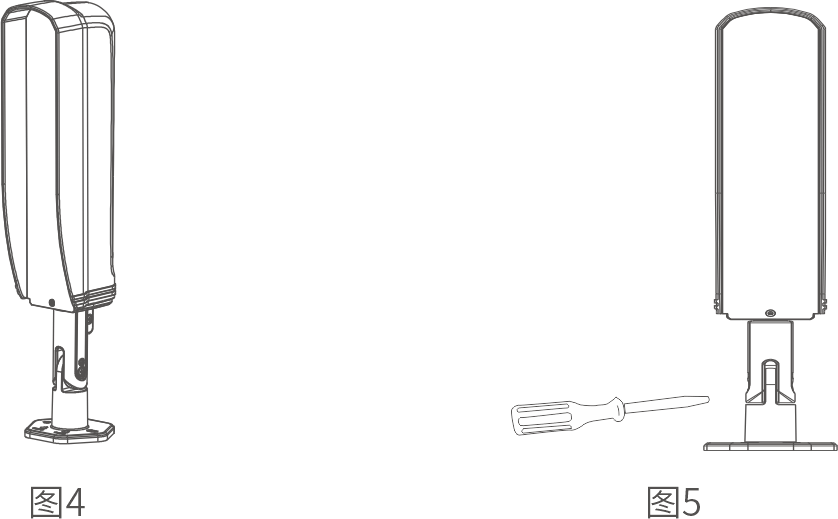

（4）端口連接并射束校正（詳情請參考光軸較正），如圖4；
（5）檢查操作，最后裝回前蓋并擰緊鎖蓋螺絲，如圖5；

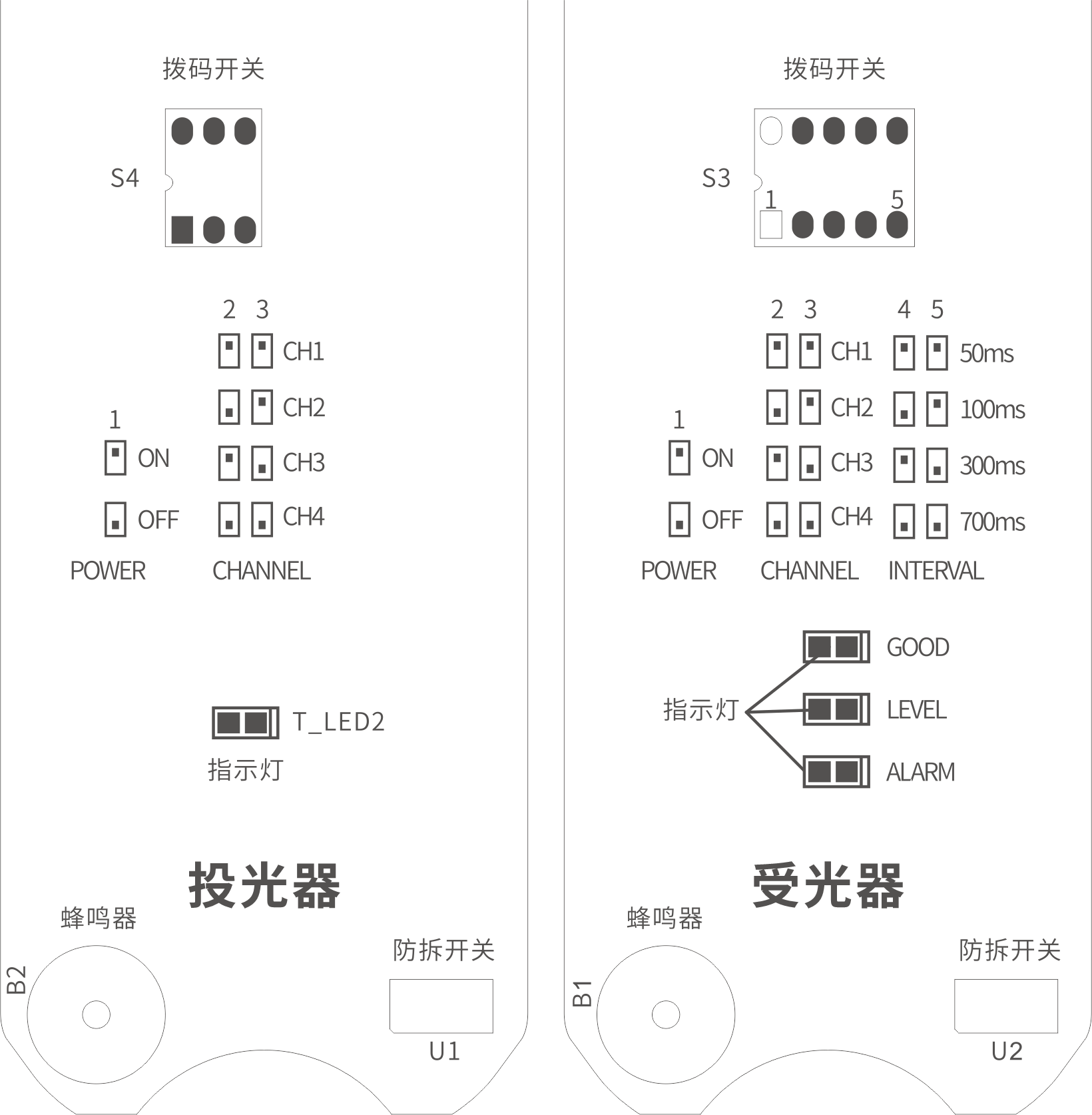

五、撥碼開關功能及指示燈說明
1、電源開關（投、受） ：撥碼1
2、頻率設置（投、受）：撥碼2、3
設置光束頻率時，同一對紅射投光器、受光器撥碼必須一致(在同一直線上或同一個面安裝有兩對或兩對以上對射時，建議相鄰兩對對射設置為不同頻率，杜絕相互竄光干擾)。
3、靈敏度調節（受）：撥碼4、5
靈敏度即紅外射束被遮斷多長時間，會觸發報警。在50-700ms范圍內可調。此功能允許您將裝置的靈敏度調節至與現場環境相適應。根據探測器探測到物體的速度來調節射束切斷時間；對于鳥雀或樹葉等可能偶然地切斷紅外射束的情況，可以設置較長的切斷時間；調節完切斷時間后，請驗證。

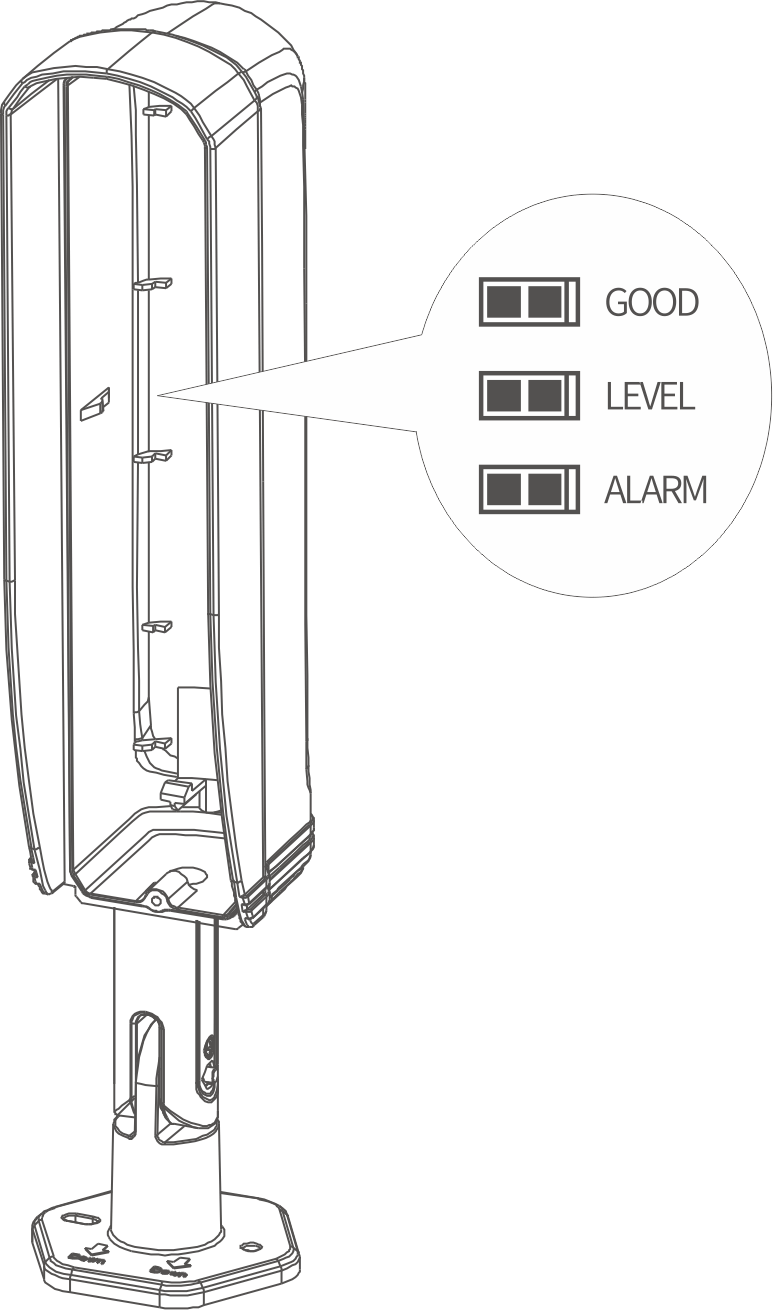

4、信號強度指示燈（受）：
報警指示燈(ALARM)：報警時或信號弱時該紅色指示燈點亮。
信號中等指示燈 (LEVEL)：設置為熄滅、慢閃、快閃、常亮四種狀態，當接收器接收紅外信號從無到有，信號強度由弱變強，LEVEL藍色指示燈以這四種層次感的亮滅方式來表示紅外信號強度；
信號好指示燈(GOOD)：設置為熄滅、慢閃、快閃、常亮四種狀態，當紅外信號達到一定強度，藍色(LEVEL)指示燈熄滅，綠色(GOOD)指示燈進入慢閃狀態，信號強度越強，綠色(GOOD)指示燈閃得越快，直至信號強度最佳，綠色(GOOD)指示燈常亮。
5、電源指示燈(T_LED2)（投）：上電后，綠色指示燈點會閃亮3次，然后熄滅。
注意：在上電10分內，或防拆被觸發后10分鐘內為光軸校正模式，這10分鐘內這3個指示燈才會亮，10分鐘后進入正常工作模式，所有的信號指示燈都會滅，想要這些指示燈正再次亮起可通來觸發受光器的防拆報警或重新斷電上電來實現。
6、防拆開關（投、受）
把面蓋蓋上3秒以上再把面蓋拿開則觸了一次防拆報警，防拆報警時蜂鳴器會響3聲
六、光軸校正
1、打開投光器和受光器的電源開關。
2、設置紅外射束頻率，必須使發射器與接收器的頻率保持一致。如發射器頻率撥碼在頻段1上，接收器的撥碼也必須在頻段1上。
3、轉動投光器、受光器轉軸，校正紅外射束方向，當信號強度藍色（LEVEL）指示燈，由慢閃變?yōu)榭扉W狀態，表明光軸對準精度越高，直至燈為常亮狀態。繼續調整，藍色指示燈熄滅，綠色（GOOD）指示燈從慢閃變?yōu)榭扉W，直至綠燈為常亮狀態，即為信號強度最佳（假如從通電10分鐘后還沒完成光軸校正，但是受光器已經進入正常工作模式，所有的指示燈都滅了，可通過觸發一次受光器的防拆報警或斷電后再上電的方式使它再次進入光軸校正模式，然后繼續進行光軸校正，直至完成）。
4、完成光軸校正以后，輕輕地把上下和左右的方向鎖定螺絲鎖緊，防止光軸方向轉動。
5、再次檢查接收到的信號強度是不是最佳狀態，如果不是則可能在鎖緊方向時動到光軸方向了，需重新校正，直到校正好為止，然把輕輕地把面蓋蓋上，鎖上螺絲。
6、檢查遮擋報警，在投光器和受光器之間把光軸完全遮擋則紅外對射發送無線報警信號出來，并且蜂鳴器會響一聲（報警周期為6秒，即第一次遮擋和第二次遮擋的時間間隔少至6秒以上）。
七、對碼說明
在無線對射正常工作時（報警周期6s內未被觸發），遮擋無線對射觸發報警，投光器會發射無線信號，此時，處于對碼或?qū)W習狀態的上位機（如報警主機）可接收并識別此設備，完成對碼添加。具體操作請參閱上位機使用說明。
八、故障處理
備注：如果根據以上方式檢查及修正后，故障仍無法排除，請聯系我司售后服務人員或當?shù)亟?jīng)銷商

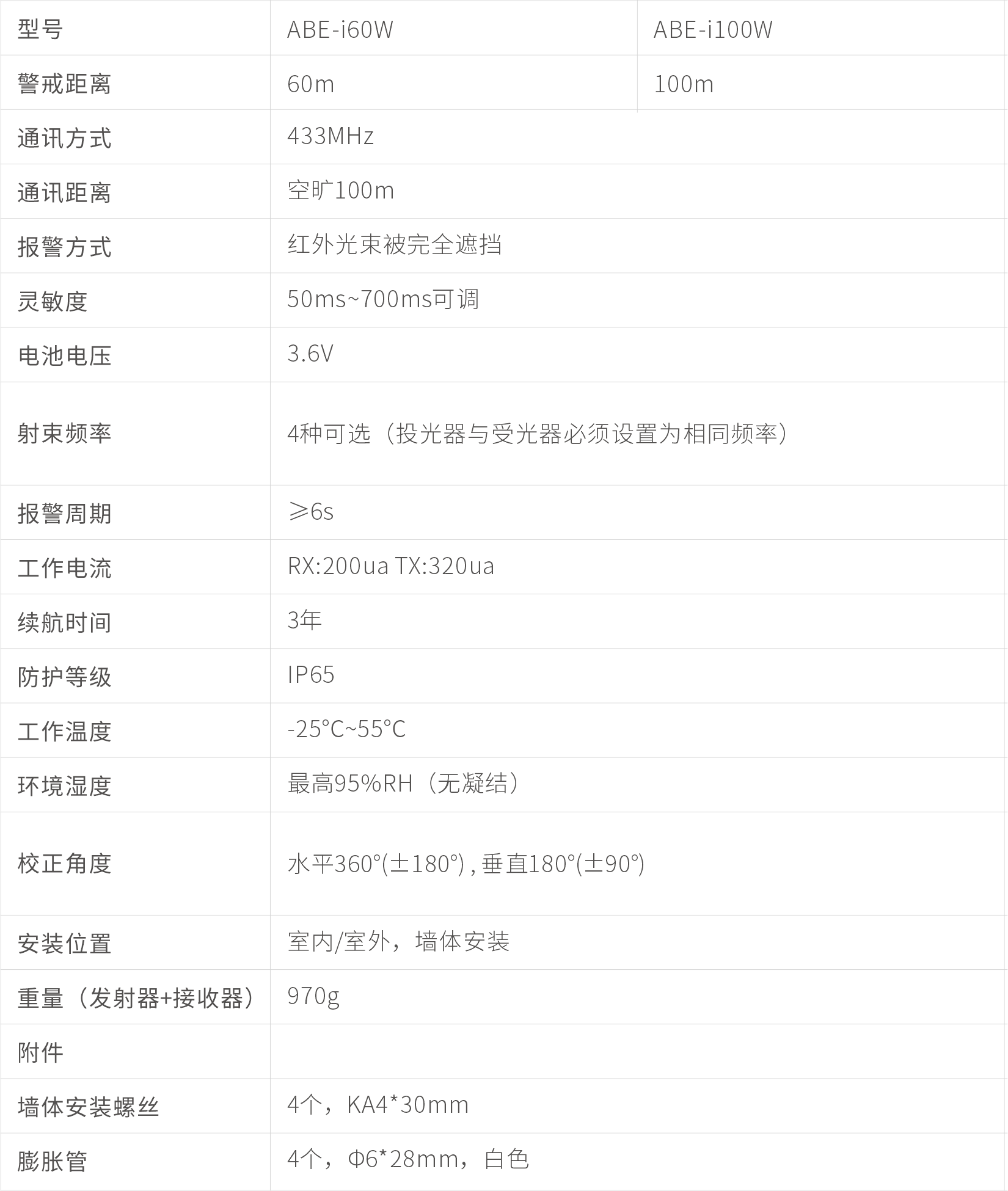

九、規格參數

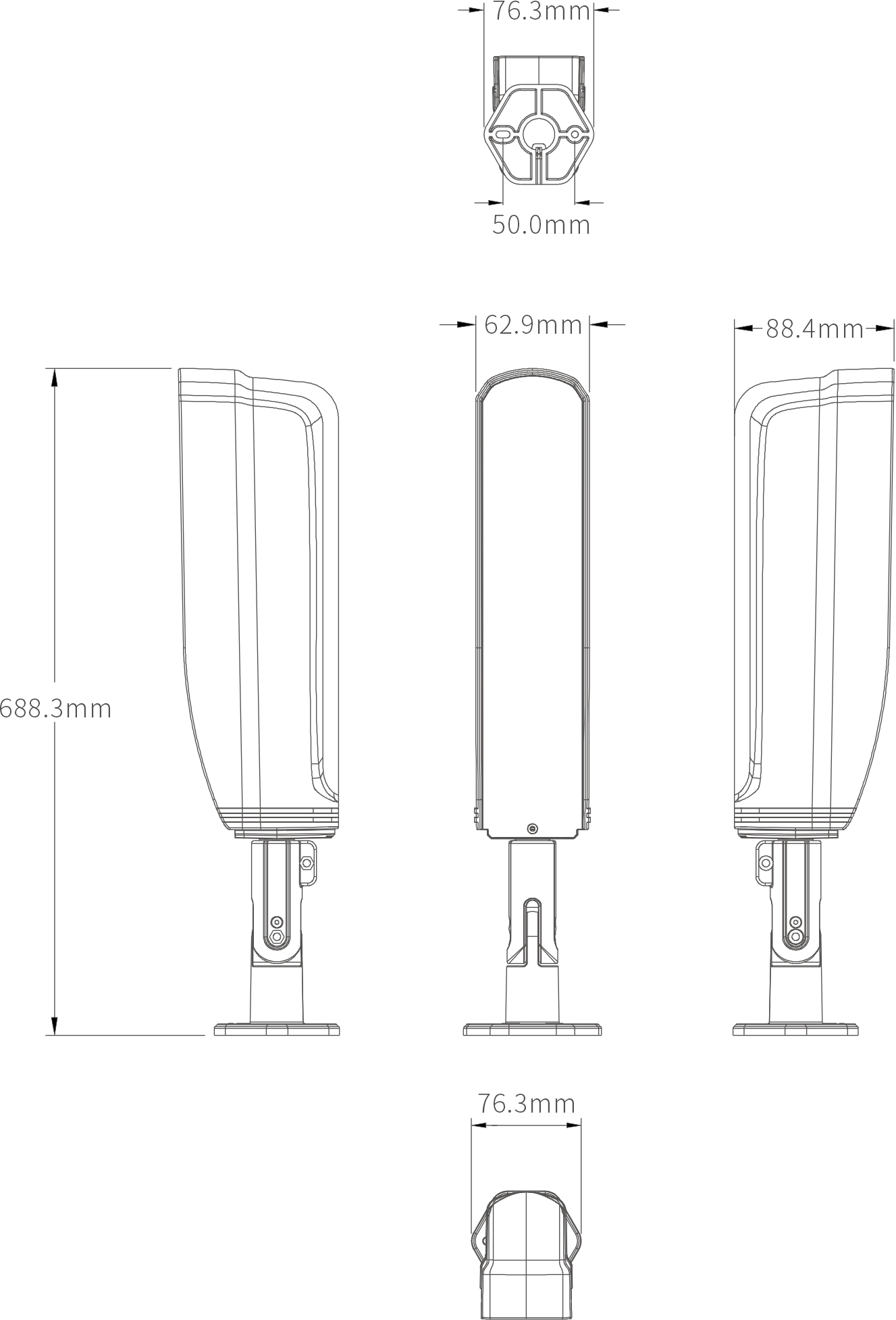

十、外觀尺寸
