一.產品簡介

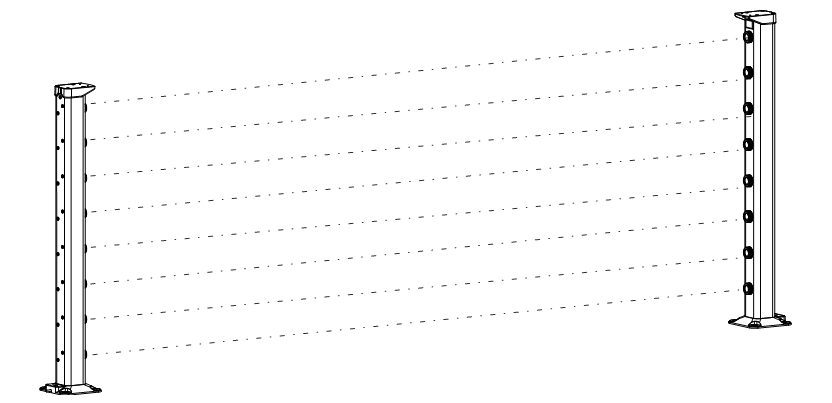

本安防爆型激光對射屬于主動入侵探測器類，設備主要由激光發射器和激光接收器組成。發射器向接收器發射單束或多束經過調制的激光光束，方向性好，相位一致，形成單束或多束不可見的激光警戒線。設備采用遮擋激光光束的方式，實現報警功能。
本安防爆型激光對射本質安全，無需外加隔爆箱，廣泛用于石油石化、加油站、液化氣站等易燃易爆場所的安全防范預警。

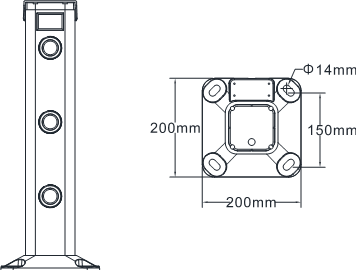

二.產品安裝尺寸示意圖

三.產品功能特點

1、采用四位數碼管顯示，可實時顯示每一光束信號的微小變化，調試簡單方便。

2、支持智能變頻技術，每一光束都有唯一的發射和接收頻率，有效解決光束串光干擾問題。

3、支持報警模式設置，可以設置遮擋任意一光束、相鄰兩光束或相鄰多光束報警，適用于各種環境應用。

4、支持光束開啟和關閉功能，每一光束都可以單獨開啟或關閉。

5、支持工作模式與調試對光模式切換，優化對光時的復雜操作。

6、采用非可見激光光源設計，使產品使用更隱蔽，更安全。

7、精選進口原裝激光頭，使用壽命＞15萬小時。

8、激光光源等級為ClassⅠ，在正常情況下，不會使眼睛受到有危害的光學輻射。

9、激光穿透更強，可有效抑制風、霜、雨、雪、霧等惡劣自然環境的干擾，穩定性更好

10、每一光束均支持上下、左右角度調整；光軸調整角度：水平±15°、垂直±15°。

11、標配支架配件，可安裝紅外攝像機、報警燈及探照燈等設備。

12、每束光間距15cm，有效降低誤報和漏報(可根據需求定制光束間距)。

13、報警觸發響應時間50ms/100ms/300ms/700ms可調(可根據需求定制報警觸發響應時間)。

四.產品技術參數

1、本安防爆型激光對射技術參數

電源電壓：DC12V

工作電流：30～100mA

工作環境：－25℃～70℃

工作濕度：≤95%RH

室外警戒距離：0～500m

報警方式：相鄰1、2、3、4光束遮擋模式可調

報警輸出：常閉；觸點容量AC125V/0.5A、DC24V/1Amax

激光波長：980nm

激光光源等級：ClassⅠ

MTBF：＞150000小時

兩個光束間的距離：15cm

發射器發散角度：＜8′；接收器接收角度：＞10°

光軸調整角度：水平±15°；垂直±15°

響應時間：50ms/100ms/300ms/700ms可調

報警時間：1.5s

射束頻率：每個光束都唯一的頻率

材質：殼體：鋁合金；中心支撐柱：鋁合金；底座:：壓鑄鋁；帽檐：壓鑄鋁

安裝位置：室內/室外，墻體/桿柱安裝

2、本安防爆型安全柵的技術參數

注：本安防爆型激光對射必須配置安全柵使用

輸入電壓：DC9～36V

輸入電流：200mA

輸出電壓：DC11.2V

輸出電流：130mA

信號輸出：1路帶隔離開關量輸入，1路繼電器輸出（常閉、常開可選）

工作環境：－20℃～40℃

工作濕度：≤95%RH

3、本安防爆型激光對射防爆性能

防爆標志：ExiaIICT6Ga

本安參數：Ui 15VDC  Ii 250mA  Ci 0.1uF  Li 20u H Pi937.5mW

符合國家標準GB3836.1-2010和GB3836.4-2010

適用于爆炸性環境0區、1區、2區

適用于ⅡA、ⅡB、ⅡC級爆炸性氣體環境

適用于溫度組別為T1∽T6的環境

五.產品使用說明

1、產品布局

(1)、上下光軸調節按鈕：激光發射器上下光軸的角度由上下光軸調節旋鈕調節，上下光軸的角度調節范圍為±15°。

(2)、左右光軸調節按鈕：激光發射器左右光軸的角度由左右光軸調節旋鈕調節，左右光軸的角度調節范圍為±15°。

(3)、第1～第N光束：表示激光光束1～12（根據產品實際光束決定）。

(4)、狀態顯示：為激光對射工作狀態下的狀態顯示，該顯示區為L(zhǎng)ED及數碼管顯示。

(5)、功能調節按鈕：為激光對射的功能設置按鍵，可設置激光對射的工作模式、調試對光模式等功能。

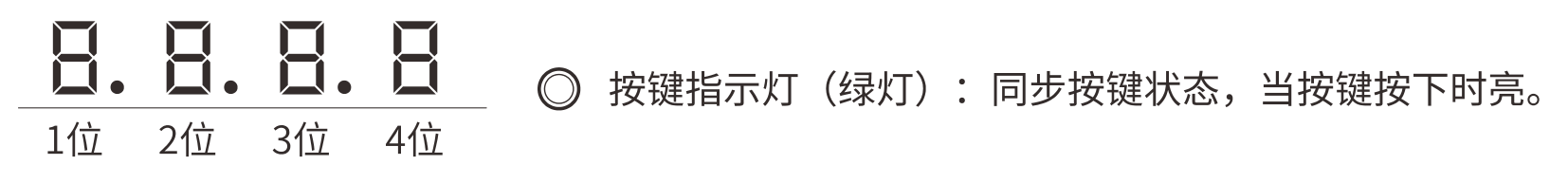

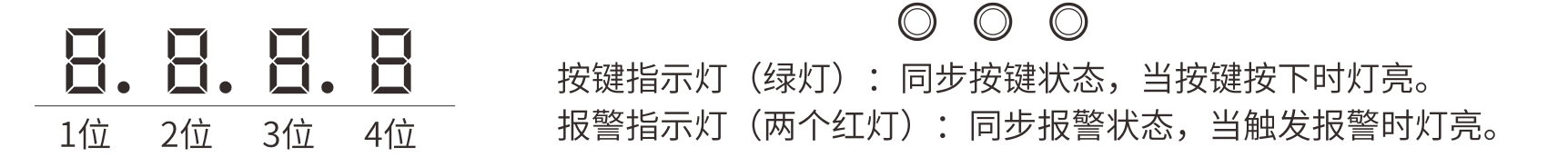

2、LED燈及數碼顯示說明

(1)、發射器數碼管顯示及LED燈說明：發射器LED燈為按鍵指示燈（綠燈），同步“功能調節按鈕”操作，當按下“功能調節按鈕”時，按鍵指示燈（綠燈）亮。

發射器數碼管顯示：為發射器工作狀態或調試對光模式時的參數顯示。

注：發射器通電約30分鐘后，數碼管會自動熄滅，不影響其功能。

(2)、接收器數碼管顯示及LED燈說明：

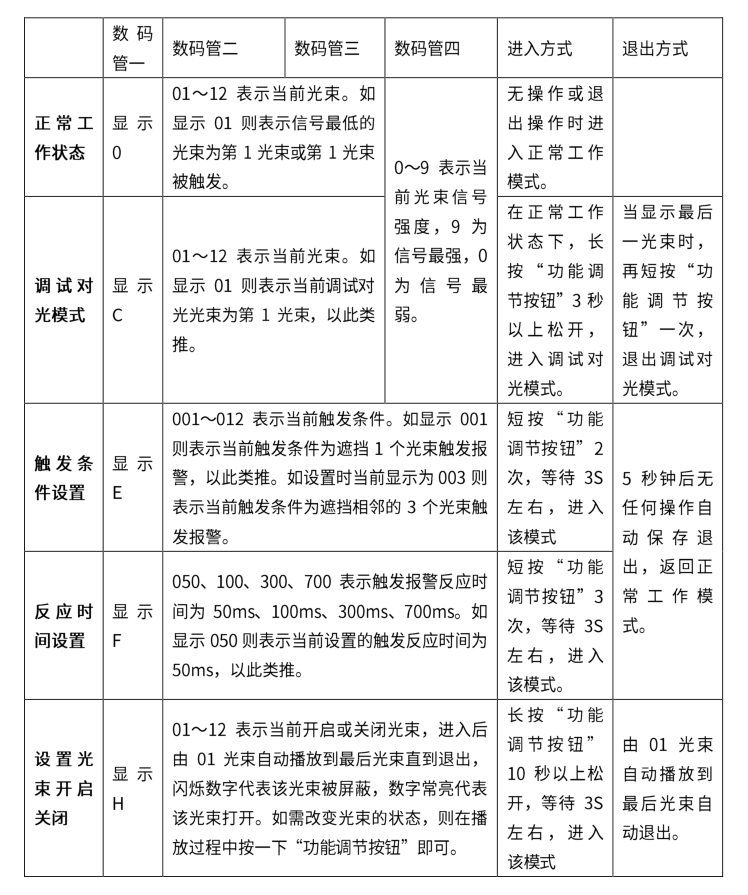

接收器數碼管顯示：為接收器工作狀態、調試對光模式或其它模式等參數顯示。

注：接收器通電約30分鐘后，數碼管會自動熄滅，不影響其功能。若觸發報警，數碼管再次點亮。

接收器LED燈說明：接收器LED燈分為按鍵指示燈（綠燈）和報警指示燈（兩個紅燈）；

按鍵指示燈（綠燈）：同步“功能調節按鈕”操作，當按下“功能調節按鈕”時，按鍵指示燈（綠燈）亮。

報警指示燈（兩個紅燈）：在正常工作狀態下無任何顯示，當激光光束有遮擋但未達到觸發報警條件時，LED燈（兩個紅燈）閃爍，此時設備不報警；當激光光束有遮擋并達到觸發報警條件時，LED燈（兩個紅燈）常亮，此時設備報警。

六. 接線說明

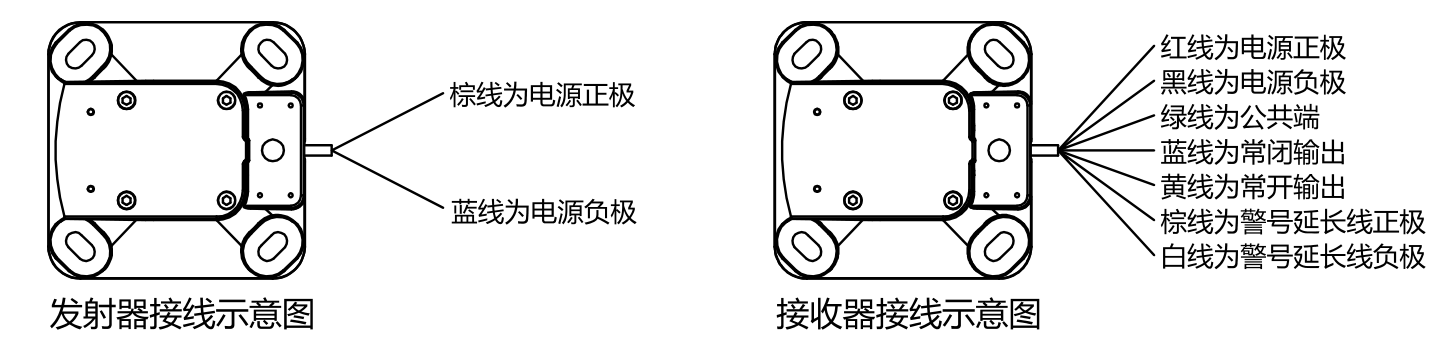

1、發射器和接收器接線端如下圖：

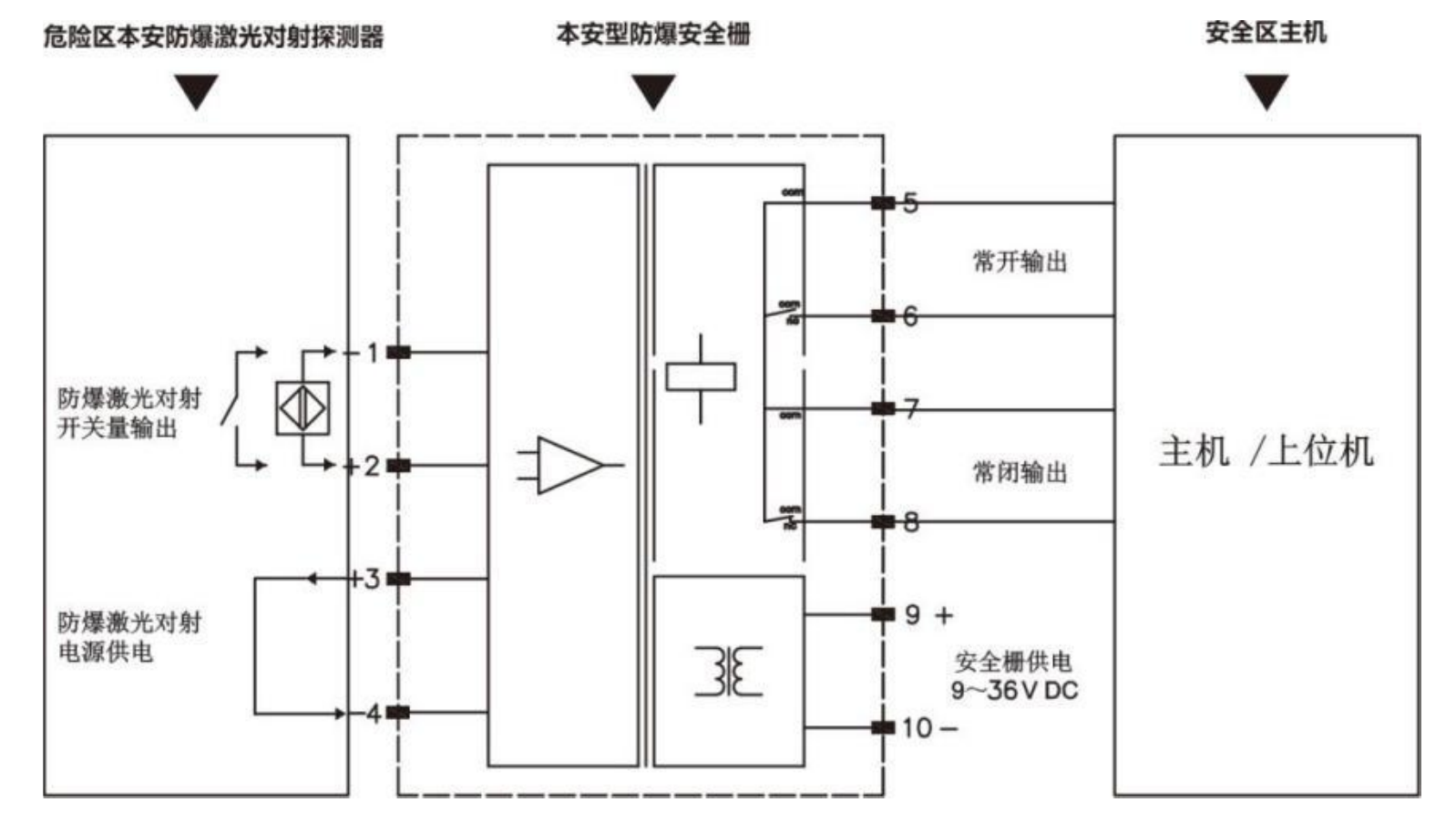

2、本安防爆型激光對射和安全柵接線如下圖：

七. 產品安裝說明

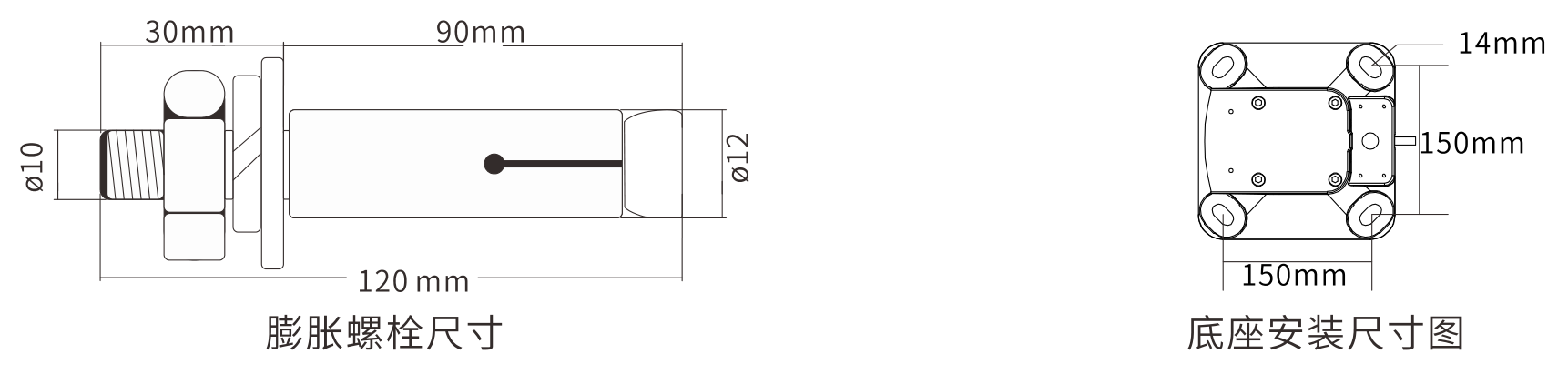

激光對射支持落地、墻頂、支架掛墻等安裝方式。安裝時，需先確認安裝位置，在安裝位置做好定位標記，然后在標記處用M12的鉆頭鉆好孔，打上Φ10的膨脹螺絲（膨脹螺栓要求直徑為10mm、總長度為120mm，螺紋長度為30mm），建議使用304不銹鋼材質，最后將激光對射固定好。

1、安裝注意事項

請避免在以下場合安裝本設備，以保證產品性能:

（1）安裝基礎不穩定，安裝表面不結實。

（2）安裝時一定要確保激光發射器與接收器之間沒有任何遮擋（如：圍墻燈、樹枝等）。

（3）需避免空中架線。

2、安裝方式

（1)、落地安裝

先確認安裝位置后，在安裝位置做好定位標記，然后在定位標記處用M12的鉆頭鉆好孔，打上Φ10的爆炸螺絲，最后激光對射固定好即可。如右圖所示：

注意：落地安裝時，激光對射發射器與接收器之間不能有任何遮擋。

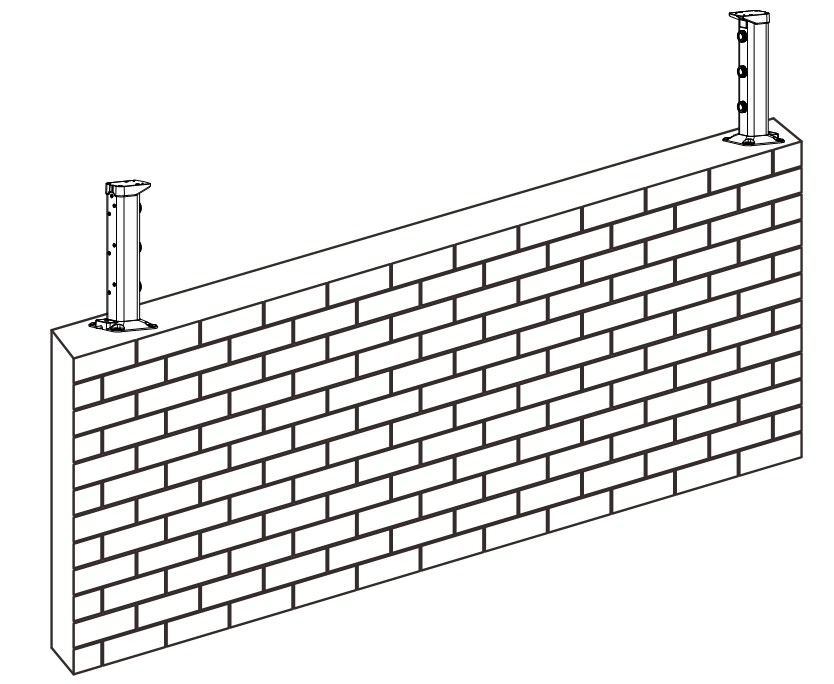

（2)、墻頂安裝

先確認安裝位置后，在安裝位置做好定位標記，然后在定位標記處用M12的鉆頭鉆好孔，打上Φ10的爆炸螺絲，最后將激光對射固定好即可。如右圖：

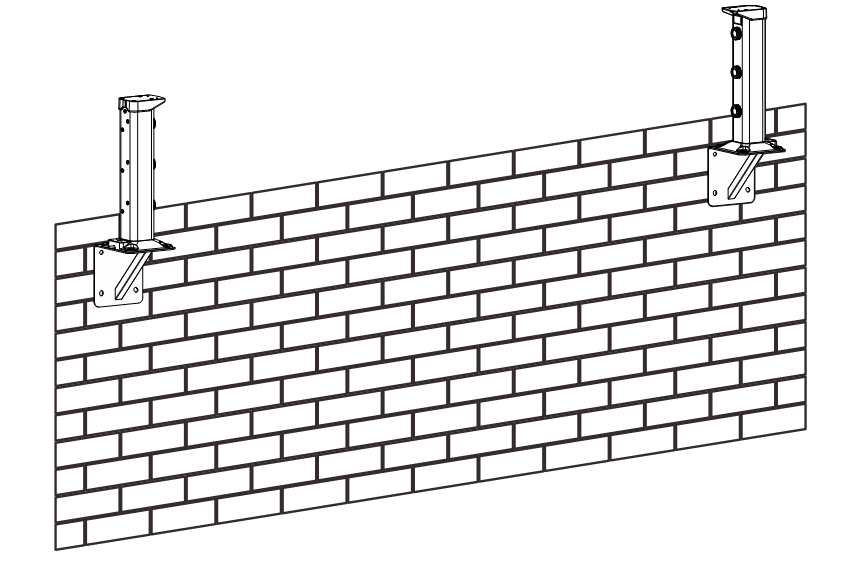

  (3)、支架安裝

先確認安裝位置后，在安裝位置畫好支架安裝定位標記，并用M12的鉆頭鉆好孔，打上Φ10的爆炸螺絲后把激光對射安裝固定好即可。如右圖：

八. 激光校準

激光校準需通過激光引導器進行引導，在激光校準的過程中通過激光引導器的聲光提示，能夠?qū)崿F(xiàn)快速對光。

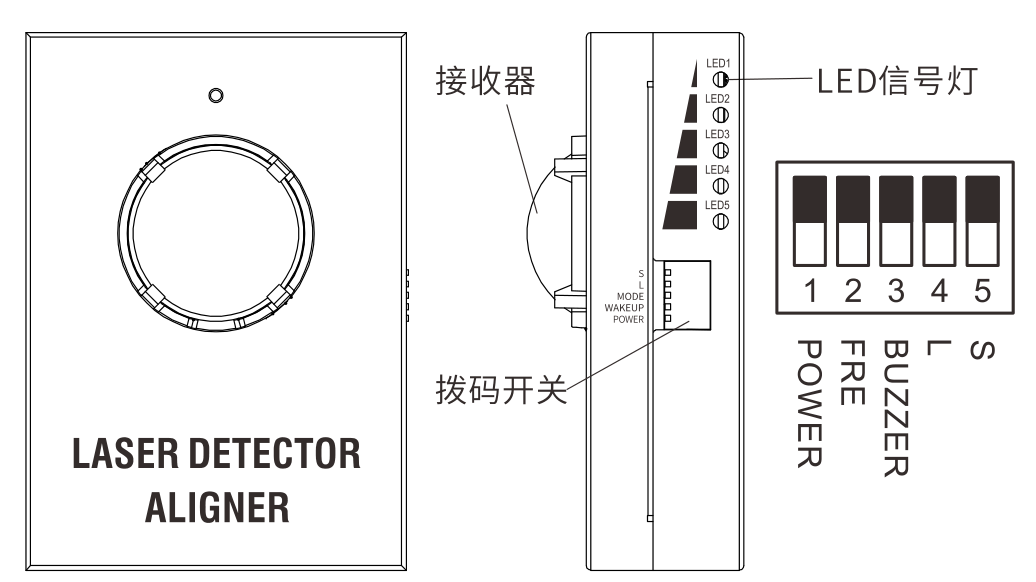

1、激光引導器使用說明

激光引導器是激光對射校準激光的必備工具，在激光對射校準時，它可以輔助調試人員更好的找到激光光源方向，并引導調試人員將激光光源投射到所需位置。

(1)、LED信號燈顯示說明

LED1表示信號弱，LED5表示信號強。

激光引導器接收到發射器的信號時LED信號燈亮，信號越強，LED1～5的信號燈亮得越多。

(2)、蜂鳴器說明

激光引導器蜂鳴器提示音為短響到連續快響，當接收到的信號強度越強時，蜂鳴器響得越快。

(3)、撥碼說明

激光引導器撥碼開關為5位，具體如下：

L、S：為信號燈亮度選擇，S為低亮度，L為高亮度，S、L同時打開為超高亮度。

BUZZER：為蜂鳴器選擇開關。

FRE：備用。

POWER：為電源開關。

2、激光校準說明

激光對射在校準時，需要兩個人協同操作方能達到最佳對光效果，對光時一個在發射器端，準備好對講機、手機或其它通訊設備，一把十字螺絲刀及一把一字螺絲刀（十字螺絲刀用于打開功能調節處密封螺絲及上下、左右光軸調節處的密封螺絲；一字螺絲刀用于調節上下、左右光軸角度），打開各密封螺絲后進入激光校準，具體操作步驟如下：

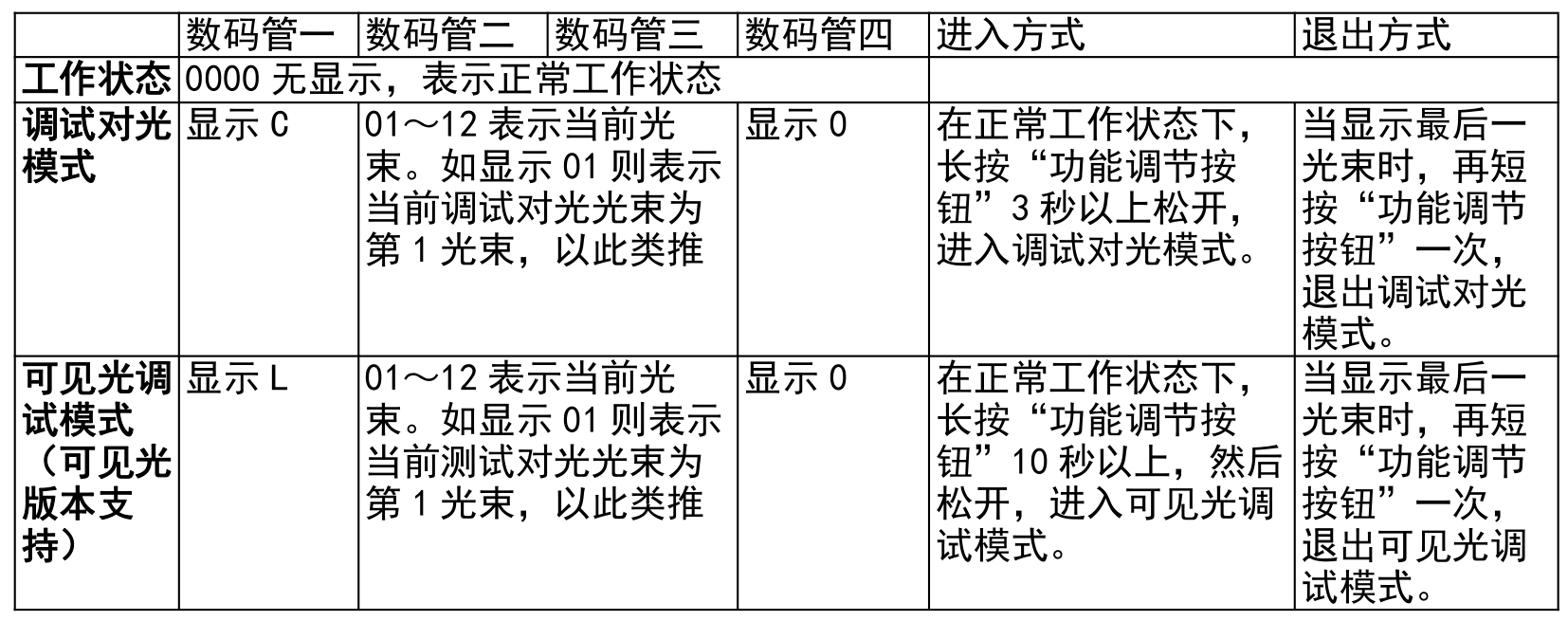

（1）先確認激光對射發射器接線無誤后通電，待發射器啟動完成后，長按發射器的功能調節按鈕3秒以上，發射器進入調試對光模式，顯示窗口顯示為C010，表示當前為第1光束校準狀態（如顯示C020則表示當前校準對光光束為第2光束，以此類推，激光對射最多有12個光束，具體操作請結合產品實際的光束）。

（2）打開激光引導器POWER及BUZZER開關，并同時打開S、L，在發射器3米處正前方，手持激光引導器并將激光引導器的透鏡正對發射器校準的光束，按上下、左右的順序進行移動，當聽到蜂鳴器響，同時LED1～5信號燈亮，證明激光引導器接收到發射器發出的激光，蜂鳴器響的快慢及LED1～5信號燈變化代表的是光的中心軸位置與余光的位置，當蜂鳴器聲音最快及LED1～5信號燈同時亮?xí)r，代表激光引導器此時處于光的中心軸位置，此時為最佳光源。

（3）確定光源過程后，如發現發射器發射光的方向發生了偏離，請通過通信設備指揮發射器調試人員，調節發射器光軸角度，并告知對方上下或左右方向上的調節角度，如向上調多少、向右調多少等，直到發射器發射光的方向與現場實際方向?yàn)闇?zhǔn)。

（4）完成上一步驟后，再到20米處、30米處或更遠的地方重復（2）、（3）步驟操作，直到將發射器光源正確發射到激光對射的接收器。

（5）執行步測或遮擋測試，并確認報警狀態正常。
