一、產品概述

本產品為高穩定性廣角紅外探測器。它使用先進的信號分析處理技術，達到了高超的探測和防誤報性能，從設計上保證了產品的穩定性。當有入侵者通過探測區域時，探測器將自動探測區域內人體活動，并向控制主機發送報警信號。產品適合家庭住宅區、樓盤別墅、廠房、商場、倉庫、寫字樓等場所的安全防范。

二、功能特點

• 智能邏輯控制，濾除各種誤報

• 真實溫度補償技術

• 雙極性脈沖計數可調

• 抗白光干擾

• 抗射頻干擾(20V/m-1G Hz)

• 菲涅爾光學透鏡

• 壁掛安裝

• 報警輸出NC/NO可選擇

• SMT工藝制造，性能更穩

三、技術參數

• 工作電壓：DC9~16V

• 工作電流：≤50mA(DC12V時)

• 探測距離：8m

• 探測角度：110度

• 自檢時間：約60s

• 報警指示：紅色LED

• 傳感器：熱釋紅外傳感器

• 工作溫度：-10℃~50℃

• 濕度環境：<95%RH(無凝結)

• 抗RF干擾：10MHz-1GHz20V/m

• 安裝方式：壁掛安裝

• 安裝高度：最佳高度2.2m

• 報警輸出：NC/NO可選擇

• 防拆輸出：NC；接點容量28VDC，100mA

• 外型尺寸：95*57*38mm

四、安裝條件

1、應避免安裝在戶外、有寵物的地方、空調附近、熱源附近、太陽直射的地方及轉動的物體下面。

2、安裝表面應堅固，且不振動。

3、將探測器安裝在入侵者容易通過的地方。

五、安裝步驟

1、將探測器前蓋打開

2、移開線路板

3、在后蓋走線槽上打出出線孔

4、選擇合適高度安裝后蓋

5、固定好線路板

6、選擇好接線端子（見接線圖）

7、裝好探測器前蓋

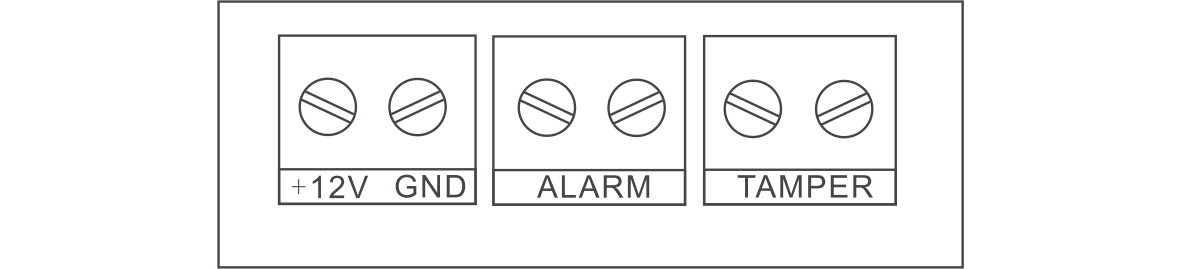

六、接線示意圖

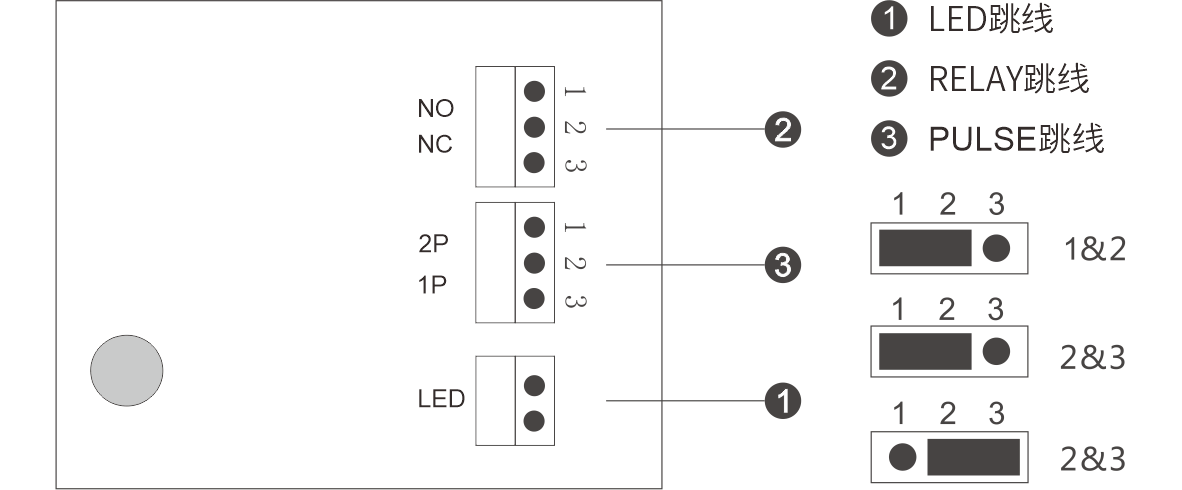

七、功能跳線設置

1)、PULSE跳線：脈沖調節跳線，通過調節脈沖計數可改變探測器的靈敏度和抗射頻干擾能力；

選擇1&2為一級脈沖，探測靈敏度較高，有較好的抗射頻干擾能力，適合一般的環境；

選擇2&3為二級脈沖，探測靈敏度高，抗射頻干擾能力更強，適合射頻干擾嚴重的環境；

斷開跳線，為三級脈沖，探測靈敏度偏低，具有極高的抗射頻干擾能力，適合射頻干擾非常嚴重的環境；

2)、RELAY跳線：NC/NO選擇跳線，用于設置報警輸出狀態，可根據不同類型主機的規格要求選擇不同的輸出狀態；

選擇1&2為NO(常開狀態)；

選擇2&3為NC(常閉狀態)；出廠設置為2&3即NC輸出；

3)、LED跳線：用于控制LED指示燈，不影響探測器正常工作；

選擇1&2開啟LED指示燈；

選擇2&3關閉LED指示燈；

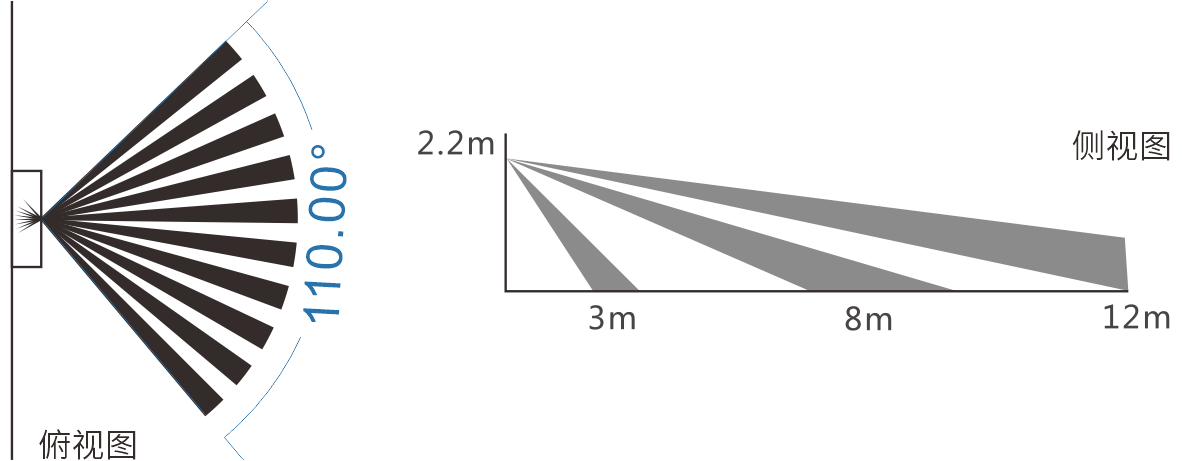

八、探測范圍圖（壁掛）

九、步行測試

1、接通12V直流電源，LED指示燈亮，探測器進入自檢狀態，自檢時間約60秒，LED指示燈滅時表示探測器進入正常監測狀態；

2、緩步走過感應區，LED燈亮表示測試器工作正常；

十、注意事項

1、請按說明書正確地安裝和使用，不可觸摸傳感器表面，以免影響探測器靈敏度，如需清潔傳感器，請斷開電源后用軟布沾少許酒精擦拭。

2、本產品可以減少事故的發生，但不能確保萬無一失。為了您的安全，除了正確使用本產品外，在日常生活中要提高警惕，加強安全預防意識。

3、為保證探測器能夠正常工作，應保持探測器電源的正常工作，必須周期性地進行步行測試，建議每周一次。
