一、功能特點及電性能指標

1、 功能特點

· 支持200個防區，8個有線防區和192個無線防區。

· 支持16個無線遙控器。

· 主機自帶2個可編程PGM輸出。每個PGM輸出支持DC12V 200mA，支持布防聯動、報警聯動、持續輸出、脈沖輸出、輸出時間及脈沖次數可編程。

· 主機支持一個警號接口，警號接口可以設置有源輸出或者無源輸出。

· DC12V電源輸入；1組輔助電源輸出（DC12V 750mA）；1組備用蓄電池接口【交直流自動切換、欠壓（10V）可識別，并上報中心】

· 支持4G網絡上傳中心接警軟件和微信。

· ?持通過微信、短信及電話三種方式對主機進行編程。

· 支持通過短信、電話、微信及中心接警軟件對主機遠程控制和接警功能。

· ?持 8 組用戶接警電話號碼和 8 組用戶接警短信號碼。

· 支持每個防區報警撥打指定的用戶電話和短信功能。

· 支持電話遠程喊話、遠程監聽和對講功能。

· 主機支持1個主密碼（管理員密碼）和1個編程密碼，16個用戶密碼（布撤防密碼）密碼為6位數字。

· 支持設備和防區語音播報。

· 支持6組定時布防撤防功能，支持周一至周日定時權限可選。

· 智能語音提示功能，支持布撤防、編程、報警語音播報，防區播報內容同步防區名稱（報警時采用“本地主機名稱”+“防區名稱”+“報警”組合）。

· 支持網絡注冊提示，自動播報當前信號強度值。

· 主機聯網后支持自動校準北京時間。

· 支持布防提醒、欠壓提醒、交流斷電/恢復、延時防區觸發提醒。

· 可以分別保存最近500條報警記錄、操作記錄

2、 電性能指標

· 輸入電源：DC12V 2A

· 備用電池：11.1V 2AH鋰電池

· 輔助輸出：DC12V 750mA

· 主機靜態功耗：＜100mA

· 報警狀態：＜1500mA

· 報警輸出口：DC12V 500mA

· PGM1：D12V 200mA

· PGM2：D12V 200mA

· 有線防區：線末電阻2.2 KΩ/10KΩ可選。

· 無線參數：433MHz，編碼方式1527，震蕩電阻220KΩ

· 工作溫度：-10~55℃

· 機箱尺寸：255*2155*62mm

· 主機重量：≥1.7kg

二、主機連線說明

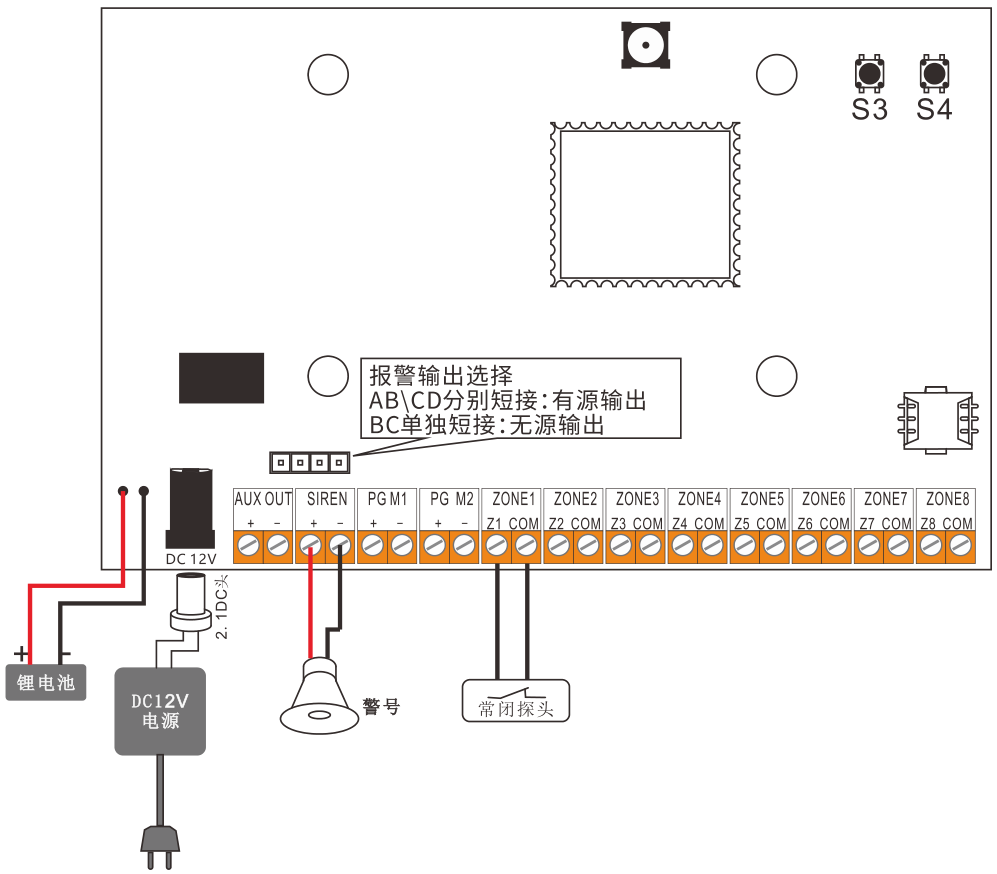

1、 主機接線圖

2、 主機與電源的連接

主機出廠標配DC12V電源，將標配電源接到主機電源輸入接口。

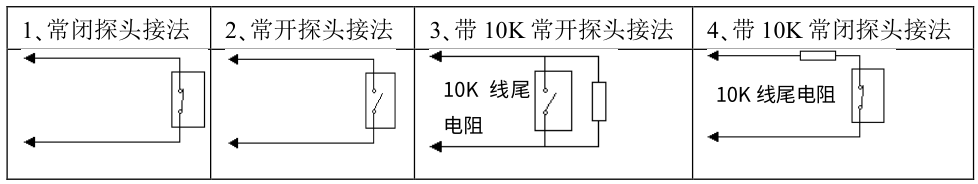

3、 主機與有線探測器的連接

說明：防區端口（防區1至防區8）默認接探測器的“常閉信號“；沒有使用的的防區端子請用導線短接起來，

4、 主機與警號的連接

主機自帶一個有源報警輸出接口SIREN，可接12V 500mA功率以下的警號。警號的正極接主機SIREN+，警號的負極接主機SIREN-。

5、 主機與備用電池的連接

市電正常時，主板由電源供電；當市電停電或故障時，主機自動切換到備用電源供電；如果是獨立于電池供電時，接好電池后按S2開關鍵3秒，就可以打開電池供電。

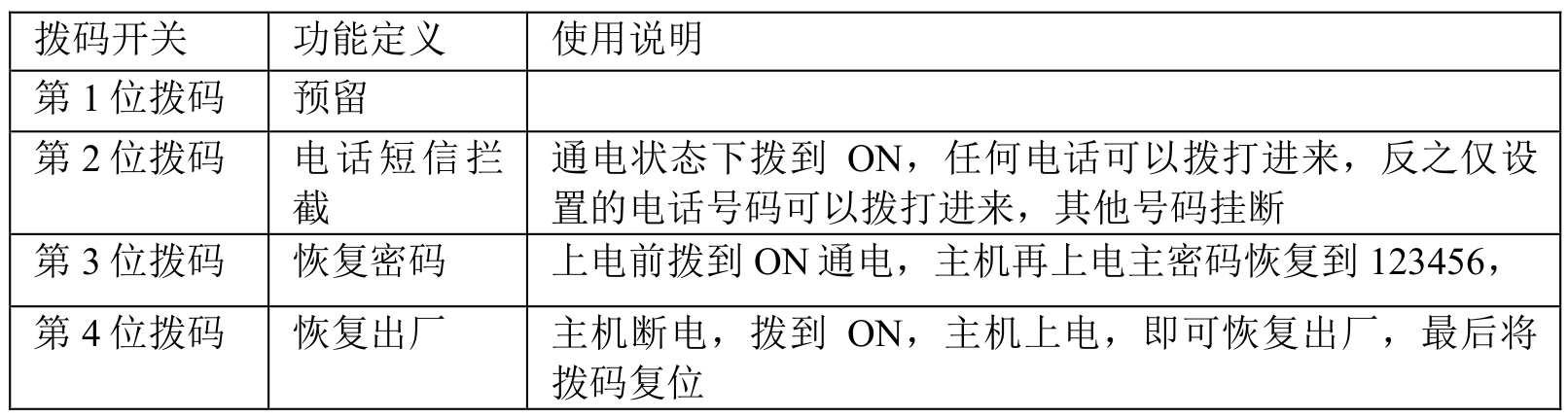

三、S5撥碼開關說明

四、主機操作說明

1、開機自檢說明

主機上電后自檢，自檢完成后會有語音提示“網絡注冊成功，信號值**”，如果60秒自檢不成功，主機語音提示“4G網絡故障”。

注：4G網絡故障需檢查電話卡有沒有插好，卡是否開通4G高清通話Volte業務，卡是否支持4G聯網業務，檢測當地有沒有4G信號覆蓋。

2、信號等級參考

說明：信號等級參考值，僅作為判斷設備當前信號值的參考說明，不作為運營商的信號監測工具。

3、微信遠程控制說明【請參考米警智慧管家小程序操作說明】

支持微信小程序遠程布防、撤防、網絡電話和網絡短信功能。

4、短信遠程控制說明

短信布防：發送格式“BF 123456”短信發送主機，主機返回短信“BF OK”。

短信撤防：發送格式“CF 123456”短信發送主機，主機返回短信“CF OK”。

5、手機/電話遠程控制說明

通過手機或固定電話撥打主機電話號碼，響鈴N次后，主機接通，在手機或電話上連續按3次“#”健。聽到“請輸入密碼”，輸入密碼（初始密碼：123456）后主機提示“操作進入”才可對設備進行操作。

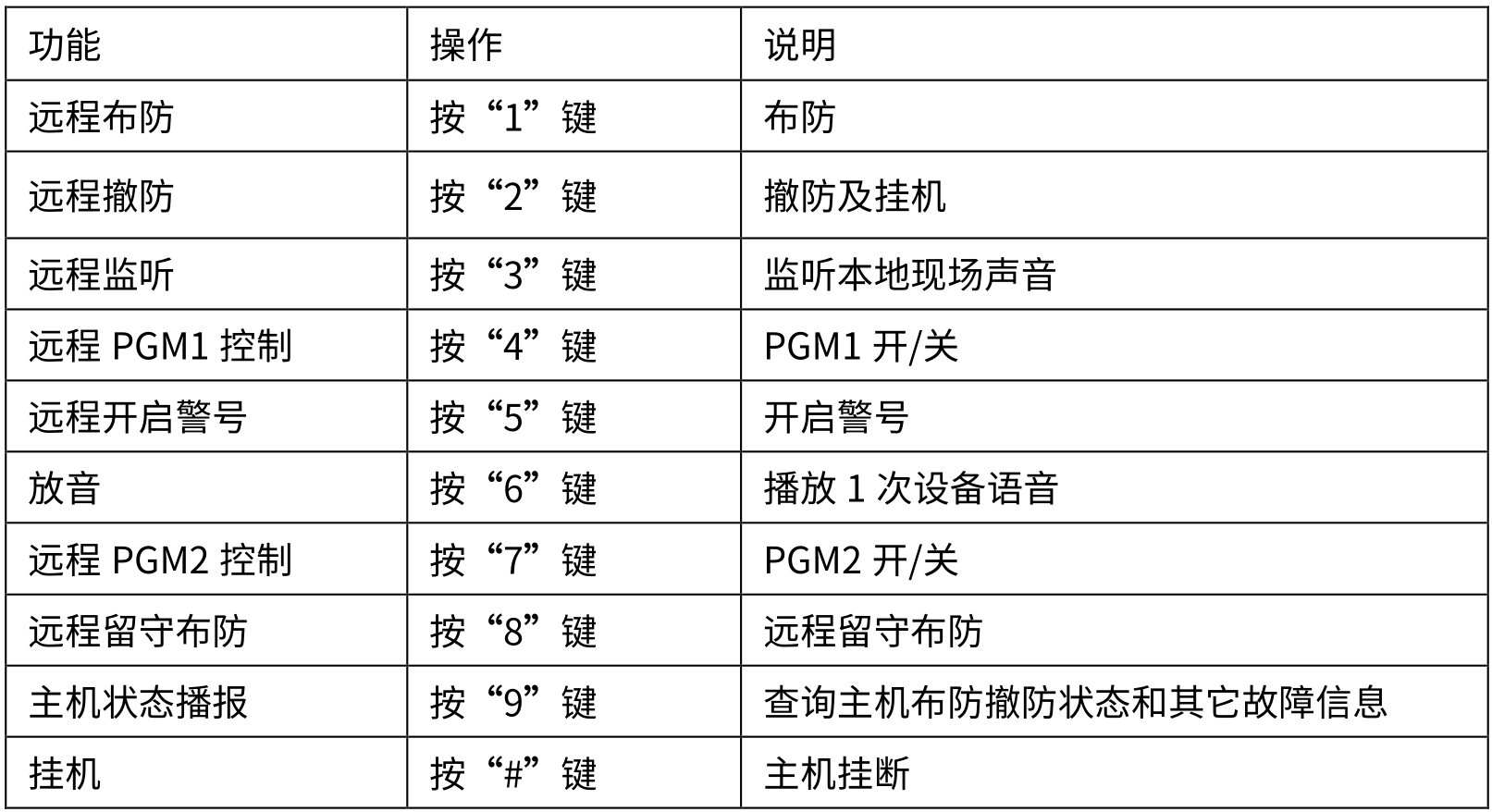

遠程指令如下表：

注：主機遠程指令操作需設備的硬件支持。

五、無線操作說明

1、無線遙控器自學

(1)、無線遙控器自學：長按【S3】鍵3秒后松開，語音提示“遙控無線自學進入”,短按【S3】鍵或【S4】鍵進行遙控1~8選擇，語音提示“遙控*”,觸發無線遙控器器任意鍵，語音提示“無線自學成功”,再短按【S3】鍵或【S4】鍵可繼續學習，1分鐘沒操作自動退出學習狀態。

(2)、刪除無線遙控：刪除所有無線遙控：長按【S3】鍵3秒后松開，進入“遙控學習模式”，長按【S4】鍵4秒后松開，語音提示【操作成功】,刪除無線遙控(1~8)；切換至對應遙控器時，長按【S4】鍵4秒后松開，清除當前遙控器。

2、 無線防區自學

(1)、無線防區自學：長按【S3】鍵3秒后松開，語音提示“遙控無線自學進入”,再長按【S3】鍵3秒后松開，語音提示“防區無線自學進入”,短按【S3】鍵或【S4】鍵進行防區1~64選擇，語音提示“防區*”,觸發無線防區，語音提示“無線自學成功”,短按【S3】鍵或【S4】鍵可繼續學習，1分鐘沒操作自動退出學習狀

態。

(2)、刪除無線防區：刪除所有無線防區：長按【S3】鍵3秒后松開，語音提示“遙控無線自學進入”,再長按【S3】鍵3秒后松開，進入“無線防區學習模式”，長按【S4】鍵4秒后松開，語音提示【操作成功】,刪除無線防區(1~64):切換至對應防區時，長按長按【S4】鍵4秒后松開，清除當前防區。

3、 退出無線自學

進入防區學習后，長按【S3】鍵3秒，即可退出無線學習模式或等1分鐘后自動退出學習模式。

六、系統編程說明

1、主機編程說明

1)、手機小程序編程

>

>打開微信小程序，搜索“配置工具4G主機”進入；或掃描右側二維碼。

點擊添加主機，掃描主機上面的二維碼添加主機；

選擇剛添加的設備進行登錄；選擇對應編程項進行修改，修改后點配置數據；

把需要的參數都配置完成后，點重啟設備。

1)、手機短信編程

通過手機短信可對主機進行編程，可發送指令到主機，控制主機接受到正確的編程指令后，同步會發出回復信息。

舉例1：設置報警電話和短信號碼：139280121XX

? 設置報警電話1：格式：CFG 123456 18 01 139280121XX

主機收到數據后回復信息：CFG 18 01 139280121XX OK

? 設置短信號碼1：格式：CFG 123456 30 01 139280121XX

主機回復信息：CFG 30 01 139280121XX OK

舉例2：設置防區屬性

? 設置防區屬性：格式：CFG 123456 59 01 *市*區*校園

主機回復信息：CFG 59 01 *市*區*校園 OK

2)、手機/電話遠程編程（電話接通）

用手機或電話撥打主機的電話號碼，響鈴N次振鈴后，主機自動接通，用戶在手機或電話上面連續按3次#號后，聽到“請輸入密碼”提示后輸入密碼，輸入密碼后按“#”號鍵進入編程
     （注：如主機處于布防狀態時需撤防后方能進入編程），在編程狀態進可按主機編程表中的操作格式進行編程。

舉例1：設置報警電話和短信：139280121XX

進入編程后：設置電話1號碼：18+01+139280121XX+#，設置短信1號碼：30+01+139280121XX+#。

舉例2：設置主機自帶防區端子屬性和防區屬性

進入編程后：設置1防區端子設置常開：05+01+2#，設置防區1對講防區：07+01+05#

注意：

每項的編程操作正確后，語音會提示“操作成功”。未提示操作成功，則設置不生效。

主機需要“修改設備名稱和防區名稱”時，此方法不可支持，需采用短信或小程序進行設置。

2、主機編程表及默認值

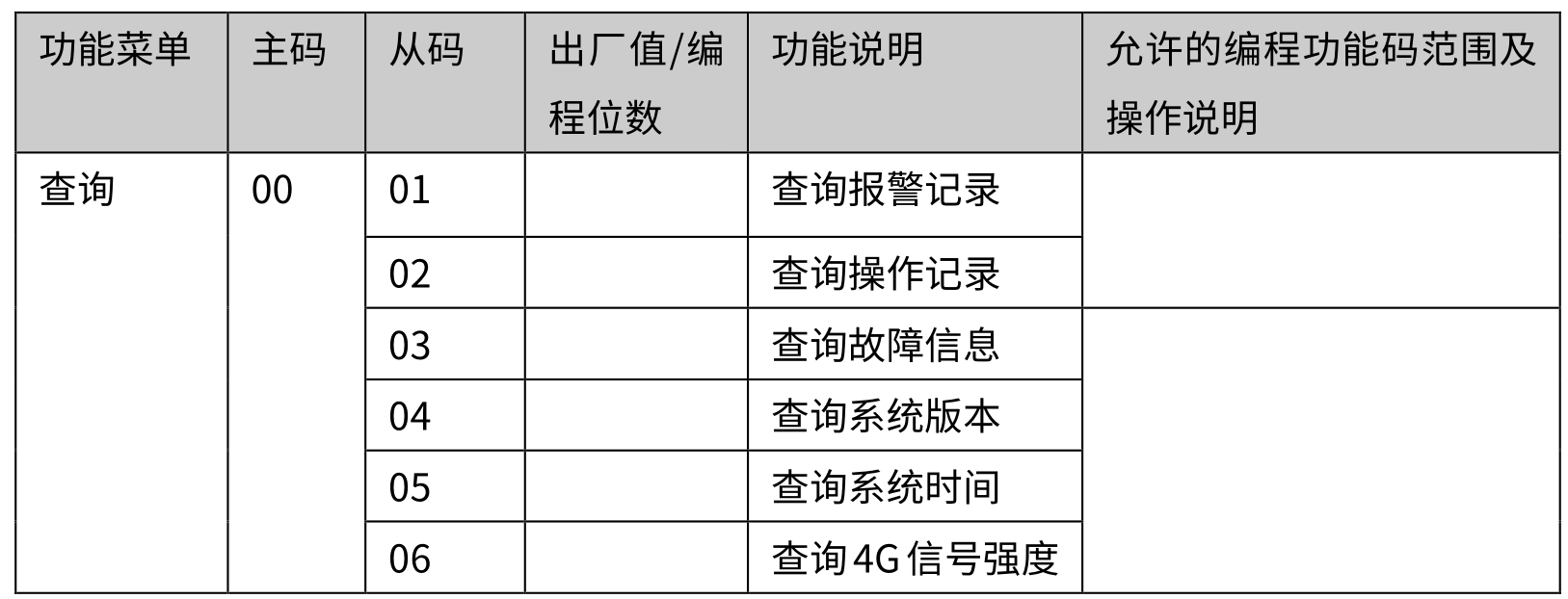

主機查詢表：

注：下表所有操作只有在電話編程時才能與之一一對應，小程序編程項中展示的功能項與之有些差異，具體操作請與小程序菜單功能展示為主。

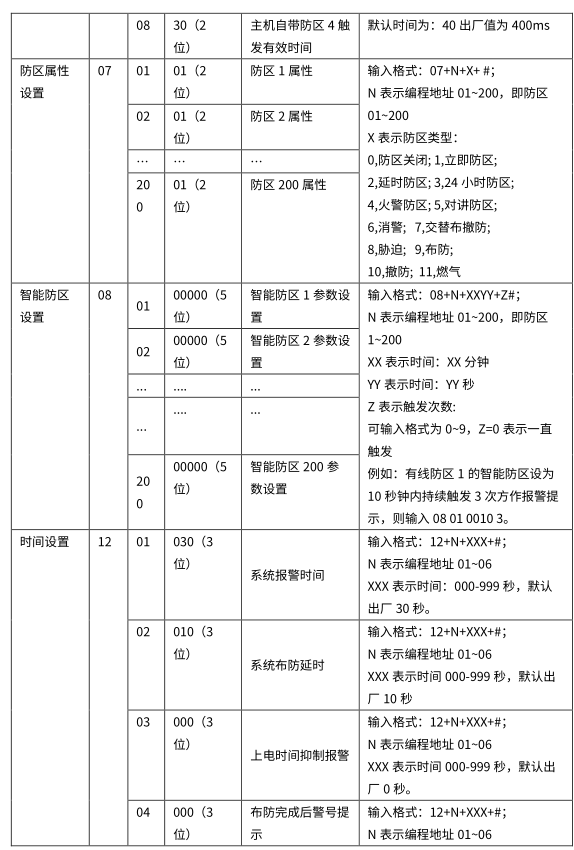

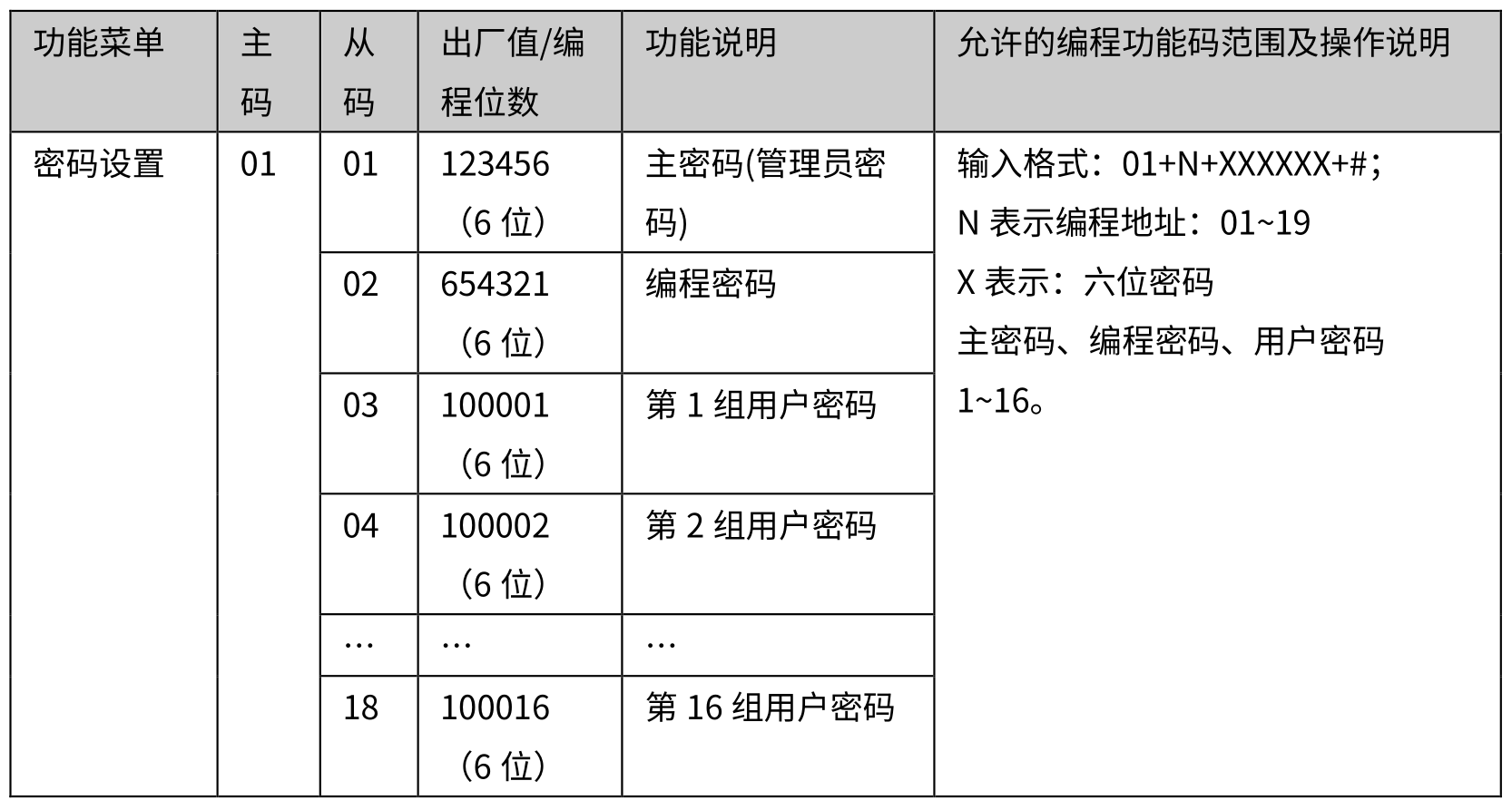

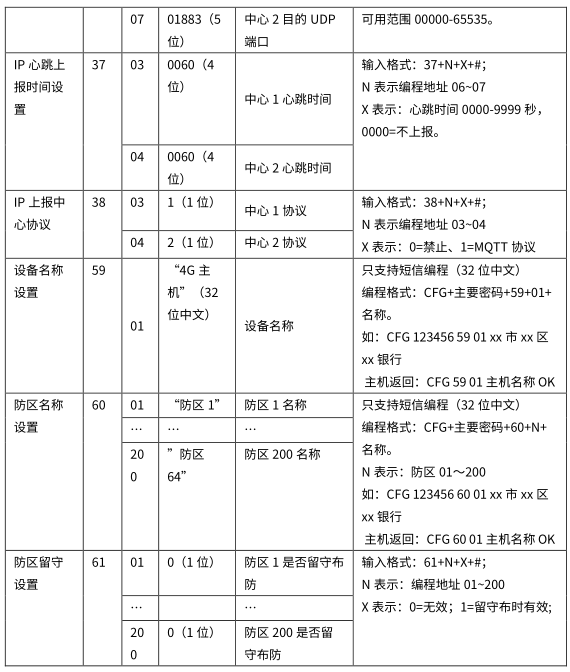

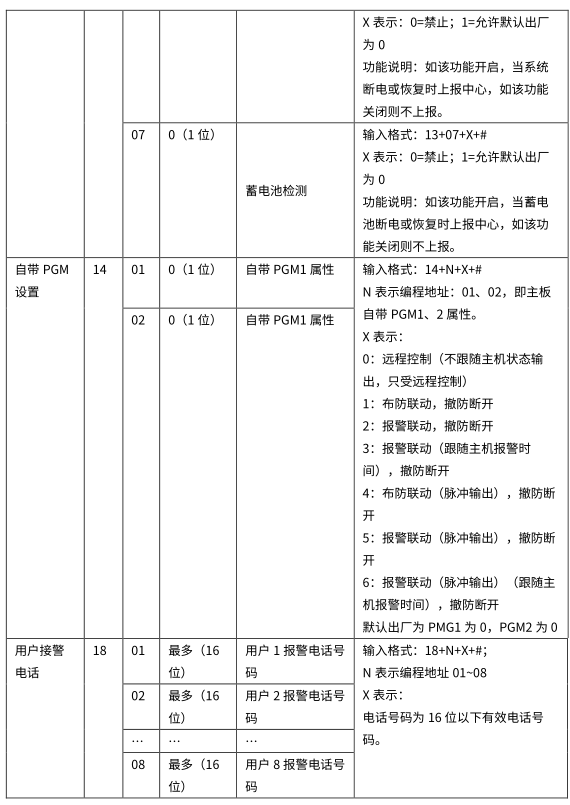

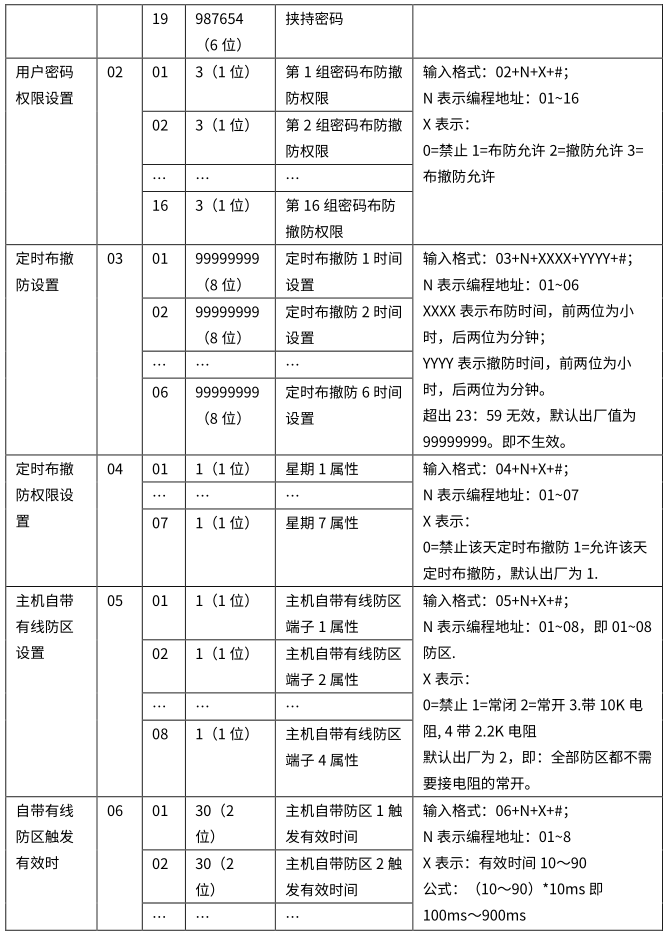

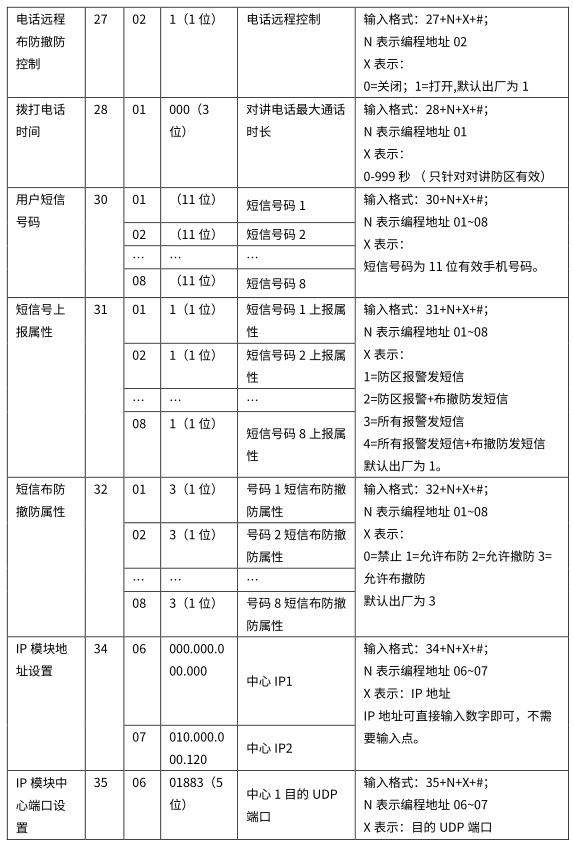

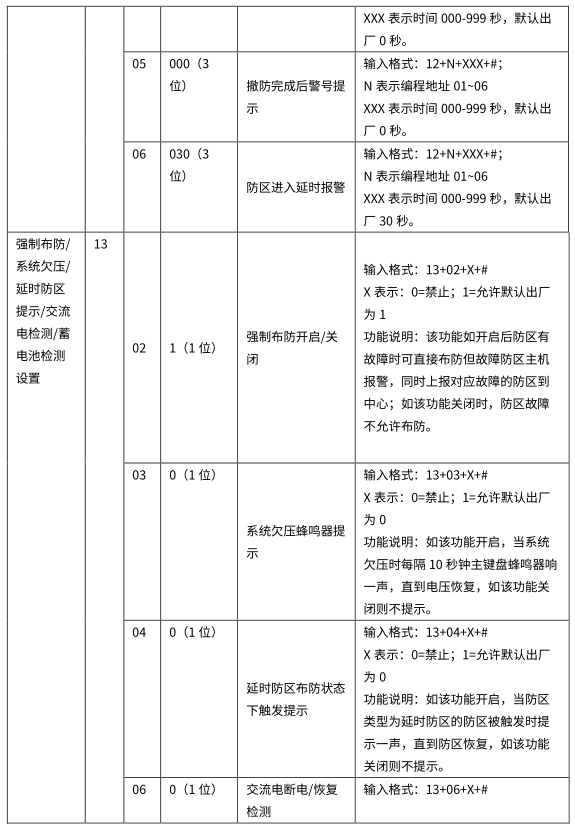

主機功能編程表及各地址出廠值：

注：下表所有操作只有在電話編程時才能與之一一對應，小程序編程項中展示的功能項與之有些差異，具體操作請與小程序菜單功能展示為主。
