可能你還沒有用過泄漏電纜，或者接觸過但了解的不夠透徹。泄漏電纜到底是什么？它的工作原理是怎樣的？它有哪些優勢？好用嗎？……這篇文章，為你詳解艾禮安泄漏電纜，幫你走出泄漏電纜的知識盲區！

泄漏電纜是一種隱形的入侵探測報警系統，主要用于銀行、機場、監獄、軍事基地等場合，亦可用于野外地形較為復雜的地方（如高低不平的山區及多轉角、落差大的周界等），以達到有效安全防范的目的。

系統組成

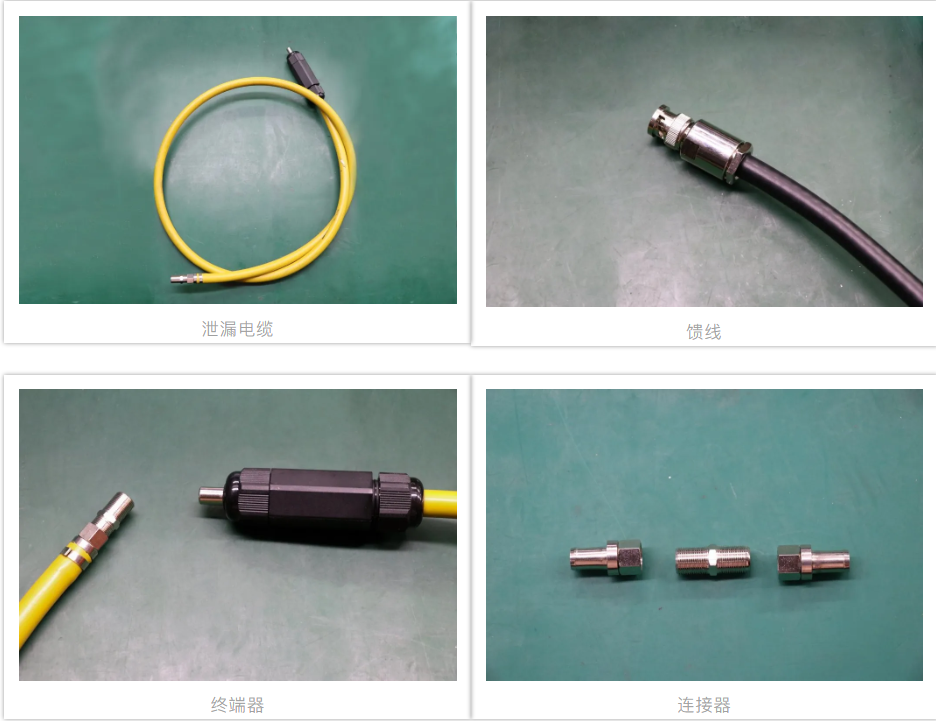

艾禮安泄漏電纜系統主要是由泄漏電纜主機、非泄漏電纜（饋線）、泄漏電纜以及終端器等組成。

泄漏電纜主機：主要對周界警戒區域做入侵判斷，當檢測到有入侵時，輸出報警信號。主要包括射頻信號發射、射頻信號接收、電源輸入、開關量輸出、警號輸出、開關量輸入、RS485、RJ45等接口。

泄漏電纜：用于射頻磁場的發射和接收載體，每根長度出廠為100米。

非泄漏電纜（饋線）：是一段多層屏蔽同軸線纜，用于連接泄漏電纜主機和泄漏電纜，每根長度出廠為3米。

終端器：用于泄漏電纜的終端位置，是收/發信號的回路負載。

工作原理

想要深入了解一種產品，工作原理的認知必不可少，泄漏電纜的工作原理如下：在單個防區內，敷設兩條泄漏電纜，正常工作時，一根泄漏電纜傳送一定頻率的電磁場，另一根平行敷設的泄漏電纜接收電磁場，形成磁場能量防護。當入侵者進入兩根泄漏電纜形成的電磁場探測區域時，電磁場能量受到波動，引起接收信號變化，通過泄漏電纜主機的智能分析，判斷是否報警。

泄漏主機特性

1、單、雙防區可選，防區范圍：001~255；

2、雙防區主機可跨防區號設置，兩個防區獨立管理，互不牽連；

3、支持多種報警類型：入侵、短路、斷線、故障、輸入等；

4、主機面板上的LCD液晶顯示屏可實時動態顯示前端電纜狀態；

5、供電設計：DC：12V 3A適配器、標準POE網絡供電；

6、工作頻率為46~90MHZ（45個頻率點可調）；

7、靈敏度百檔連續可調；

安裝注意事項

1、兩根泄漏電纜必須平行安裝，相距0.3米～1.0米（建議0.5米）。

2、泄漏電纜線埋設深度為0~10厘米（建議盡量淺埋）。

3、電源線、信號線與泄漏電纜線都不能緊貼安置，亦不可裝于同一根PVC管中，相互平行之間的間隔距離應大于50厘米。

4、泄漏電纜線進行埋設時必須穿PVC管，以防止被破壞。

5、相鄰安裝的2套泄漏電纜主機的頻率應該錯開。

6、泄漏電纜線埋設位置距離車行道必須大于5米，距離人行道3米以上。

系統優勢

艾禮安泄漏電纜系統在實際的周界應用中主要有以下優勢：

1、多段變頻，自由設置

出廠自帶多段變頻功能，符合國標《泄漏電纜入侵探測裝置通用技術要求》；

主機支持45個頻段隨意設置，有效減少防區之間的相互干擾。

2、隨形安裝，安全隱蔽

泄漏電纜可按任意形狀自由鋪設，可以滿足客戶復雜或其他特殊的現場需求；且因其通常埋地安裝，入侵者難以發現，隱蔽性更強，安全性更高。

3、立體式防范

泄漏電纜采用區域探測，形成地面和地下的無形警戒空間，無論面對惡劣天氣還是極端環境，都可穩定工作；不管入侵者以何種方式進入警戒區域，都可被輕松感知。

4、網絡通信，不間斷供電

支持RS485、TCP/IP、開關量通訊；

接口豐富：自帶兩組開關量輸入、兩路開關量輸出、兩組12V警號輸出；

支持內置電池、適配器、POE設備不間斷供電；

5、防誤報抗干擾，設置靈活，管理方便

防寵物，智能濾除小動物在防區移動帶來的干擾；

適應性強，不受環境溫度、溫度、風霜煙塵，樹木等影響；

靈敏度百檔連續可調 ，報警門限可依據環境變化任意設置；

6、中文顯示，按鍵操作，設置方便

單/雙防區主機可選，節省成本，安裝簡單。

7、全方位報警類型保護

入侵、拆開、外箱拆開、電池異常、電源過壓、電源低壓、市電故障、短路、斷線、輸入等多種報警方式。

泄漏電纜方案

艾禮安根據現場環境的不同提供了多種泄漏電纜方案，主要包括：開關信號傳輸方案、485總線方案、POE局域網方案等。

其中，開關信號方案能夠兼容各個報警系統；485總線方案通訊距離遠，防區數量多；POE網絡解決方案可實現網絡化統一管理。

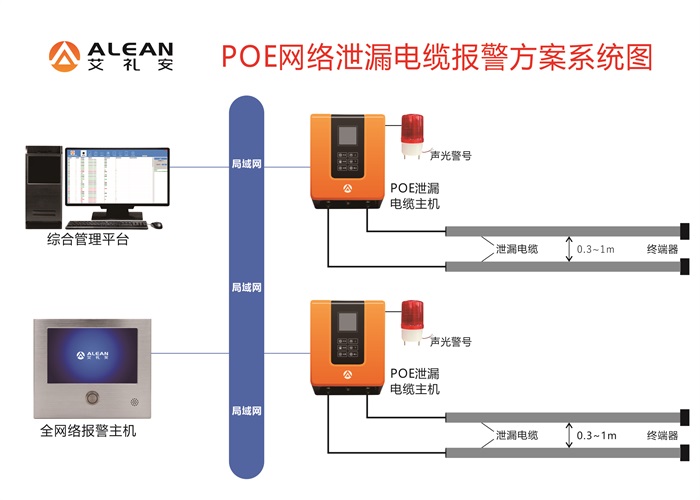

(POE網絡方案1)

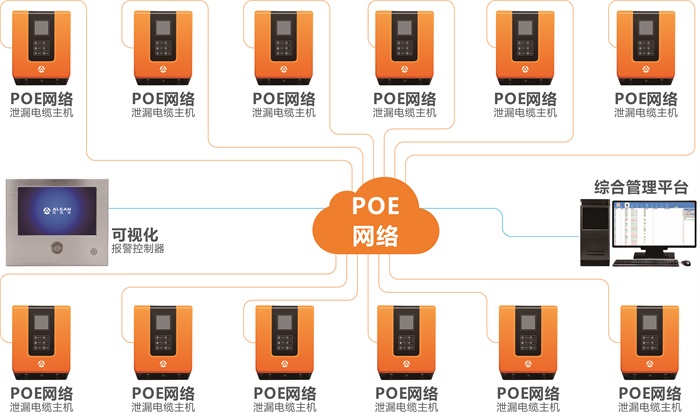

(POE網絡方案2)

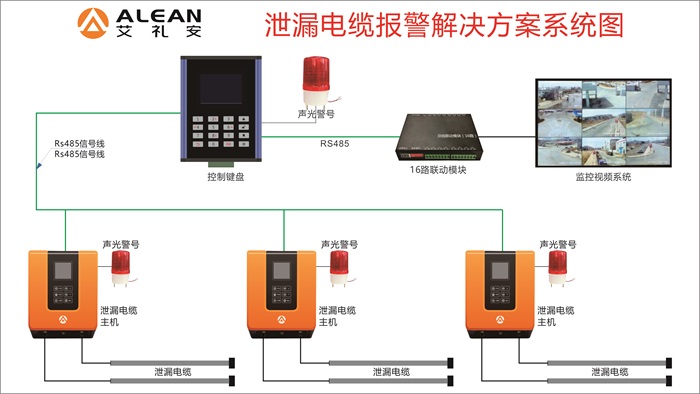

（485總線方案）

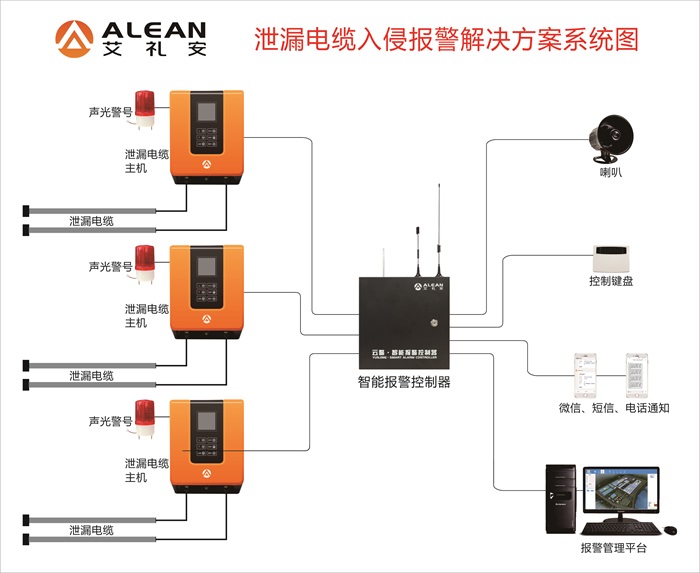

（開關量信號傳輸方案）

綜合來看，艾禮安泄漏電纜報警系統集信號傳輸、發射、接收于一體，具備隱蔽性好，敷設自由、誤報更低、報警類型豐富等眾多優勢，在實際應用中能夠?yàn)橛脩魩?lái)更簡單、方便、快捷的使用體驗，在周界防范的應用中，客戶又多了一種可靠的方案！
