在艾禮安的周界防范系統中，除了激光對射、電子圍欄、紅外光柵等產品外，還有泄漏電纜和振動光纖兩種報警系統，在實際的應用中具備隱蔽性好、安裝不受復雜地形的影響、抗干擾性能強等優勢，也是當前市場上廣受關注的兩種周界報警系統。

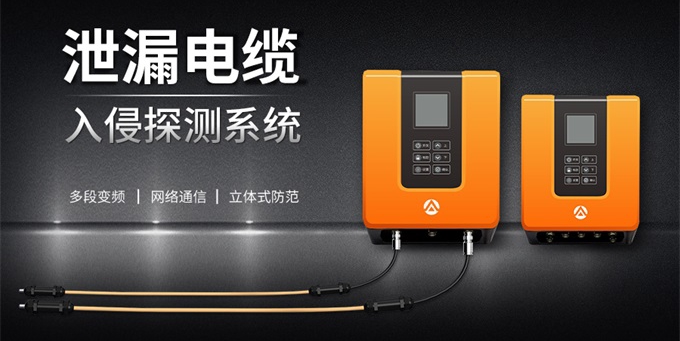

▲ 艾禮安泄漏電纜

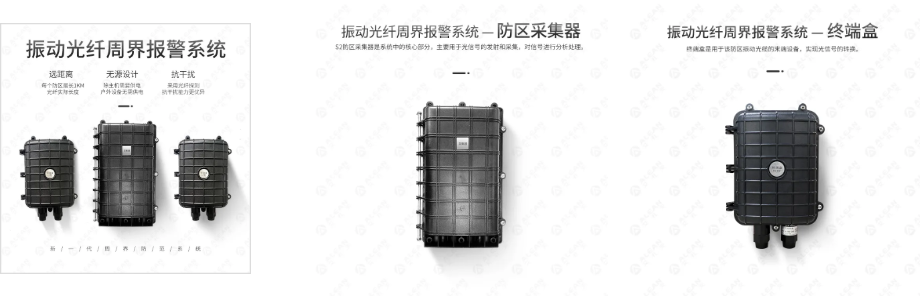

▲ 艾禮安振動光纖

泄漏電纜和振動光纖在應用場景方面有一些相似之處，但在其傳輸方式、工作原理等方面也有一些不同，本文帶您了解兩者之前的區別。

一、探測部分

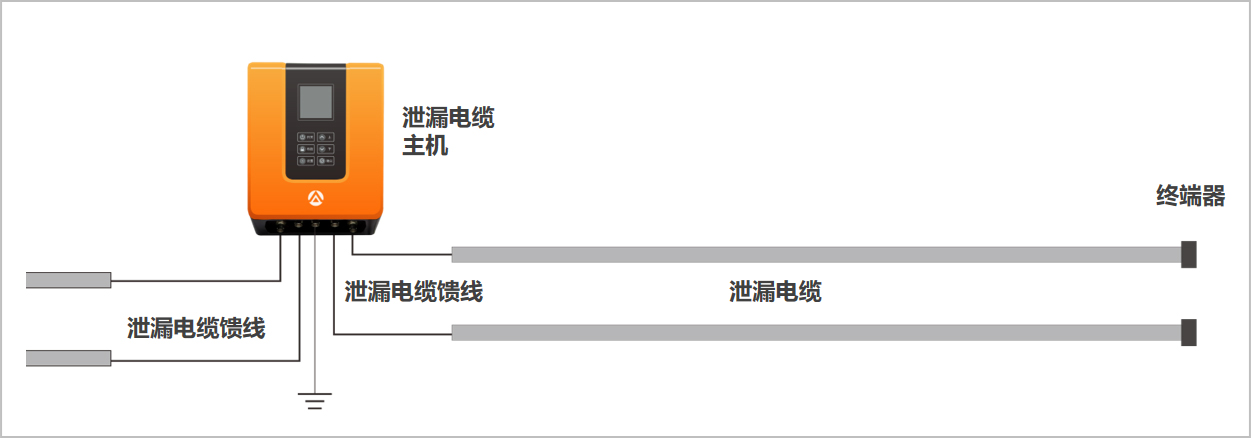

艾禮安泄漏電纜的探測部分由泄漏電纜主機、泄漏電纜饋線（多層屏蔽同軸線纜）、泄漏電纜、終端器等組成。系統采用同軸電纜作為探測單元，系統整體抗干擾能力強、屏蔽性能好、傳輸數據更穩定。

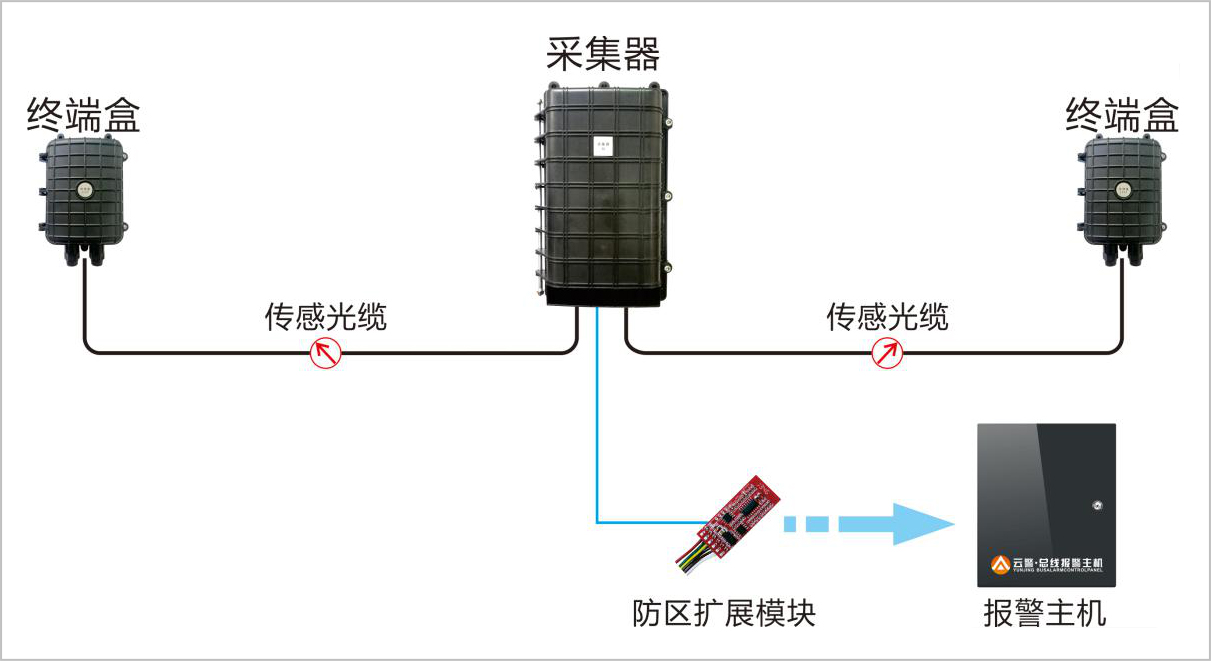

振動光纖探測部分主要包括防區采集器、傳感光纜、終端盒等。系統采用光纜作為前端探測單元，并進行信號的傳輸，利用防區采集器采集振動傳感光纜經過外力振動后產生的光信號，并對該信號進行分析處理。

二、傳輸供電部分

艾禮安泄漏電纜采用TCP/IP通訊，支持開關量輸出；支持POE網絡供電技術，可采用POE交換機供電（可兼容市面上常見的標準POE交換機（AF\AT），也可支持外部DC12V3A電源供電。

振動光纖采用TCP/IP通訊，支持開關量輸出；雙防區采集器采用DC12V2A電源供電；四、八防區采集器采用AC220V電源供電。

三、工作原理

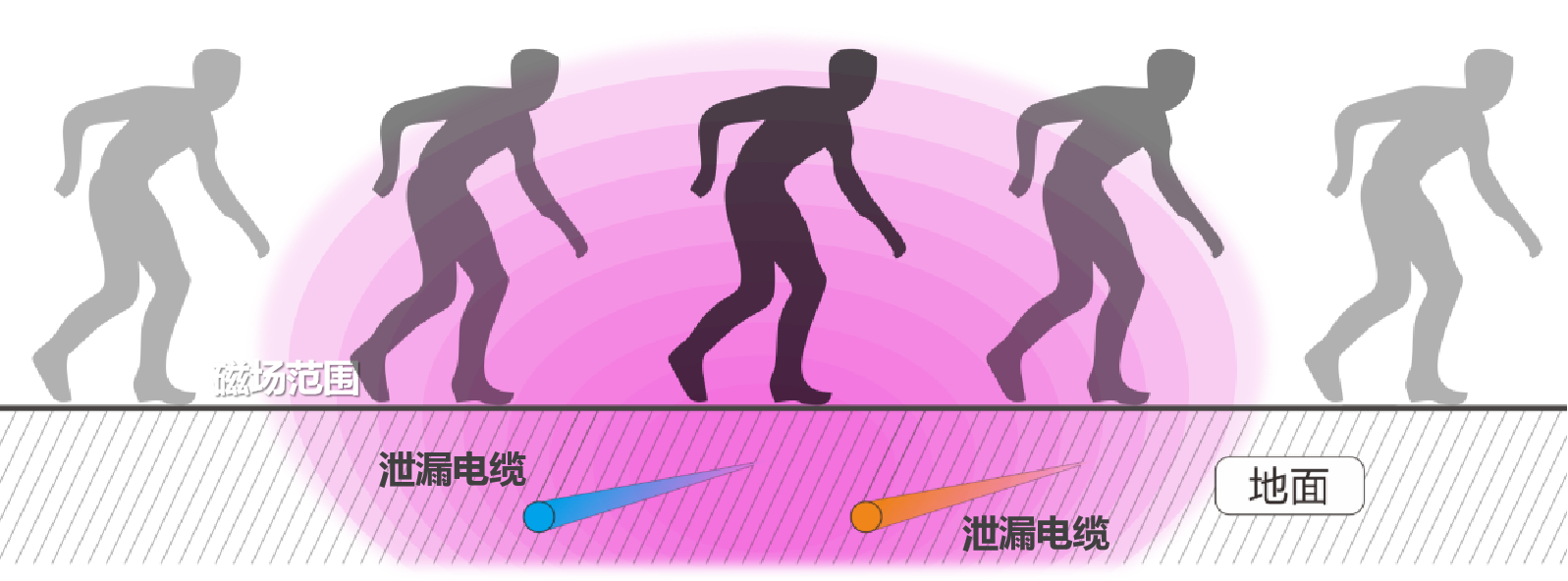

泄漏電纜：在單個防區內，敷設兩條泄漏感應電纜，正常工作時，一根泄漏電纜傳送一定頻率的電磁場，另一根平行敷設的泄漏電纜接收電磁場，形成磁場能量防護。當入侵者進入兩根泄漏電纜形成的電磁場探測區域時，電磁場能量受到波動，引起接收信號變化，通過泄漏電纜主機的智能分析，判斷是否報警。

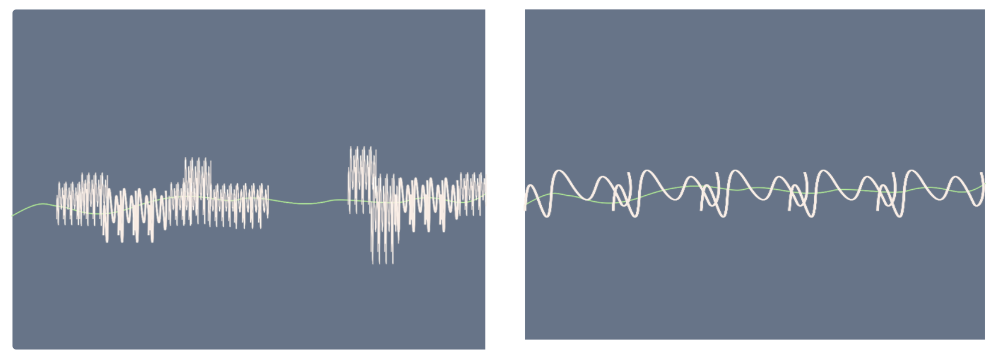

振動光纖：激光器發出直流單色光波，光信號通過光纜經過光學模塊使光信號產生兩道干涉信號，信號利用光纖作為振動傳感載體，實現防護預警探測，當有人非法入侵，光波信號的強度高出預定報警閾值，從而產生報警信號。

四、應用環境

泄漏電纜主要是依靠不可見的電磁場實現探測，為了更好地適應環境，在應用中應當遠離金屬物體和水流等介質，針對不同的環境，安裝建議如下：

振動光纖采用輕鎧單模多芯光纜作為無源探測器，有效避免了雷電干擾，適用于易燃易爆以及強電磁干擾等場所。戶外部分采用無源設計，不需要供電，鋪設方便、靈活、安全。光纜具有較高的靈敏度，可以直接鋪設在各種鐵網鐵藝柵欄上，也可直接埋設在各種地面下，形成隱蔽的防護系統。

五、安裝方式

1、泄漏電纜：主要有埋地安裝和依附安裝。安裝注意事項：

（1）埋地安裝前建議先按預定線路將線纜放在地面測試通過后，再開槽埋入線纜。泄漏電纜埋地深度 0～10cm（建議盡量淺埋）。

（2）安裝系統時，感應電纜盡量鋪設在區域（該區域最好保證寬6m以上）的中間，遠離任何能動的金屬物體；感應電纜距離大型移動的金屬物體（如金屬門）的距離至少3m遠。每個防區的長度可以從10m到100m，根據保護區的具體要求來設計。

（3）泄漏電纜與電源線、信號線不能緊貼安置，相互平行之間的間隔距離應大于50cm。

（4）為了防止警戒區附近行駛的汽車及行人影響系統，泄漏電纜埋設的位置距離公路大于3m，距離人行道2m以上。

（5）線纜必須平行安裝，相距0.3m～1.0m（建議0.5m）。

（6）泄漏電纜系統安裝時應注意電纜兩線之間不能互相纏繞、不能將兩根泄漏電纜穿到同一PVC管內，電纜在敷設時應當保持兩線平行。

（7）泄漏電纜主機在野外安裝時必須安裝在防護箱內，防護箱離地高度30cm以上，以起到防水效果。

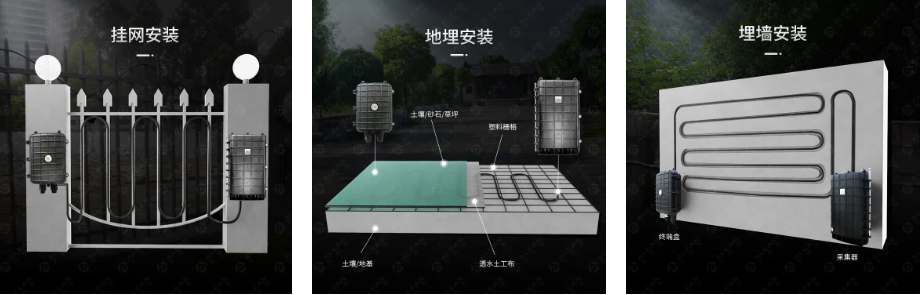

2、振動光纖：主要有掛網安裝（掛網安裝主要包括鐵絲網、鐵藝圍欄、環狀鐵環）、鑿墻安裝、地埋安裝。

（1）掛網安裝注意事項：

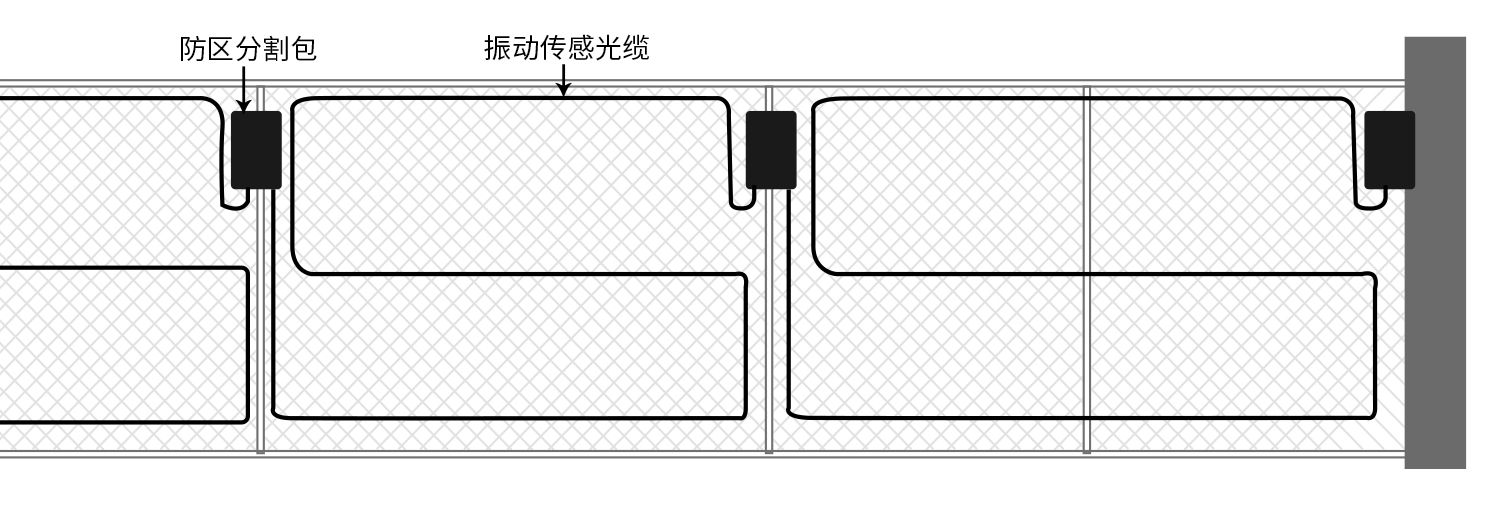

鐵絲網安裝主要有直線型、平行線型兩種方式。

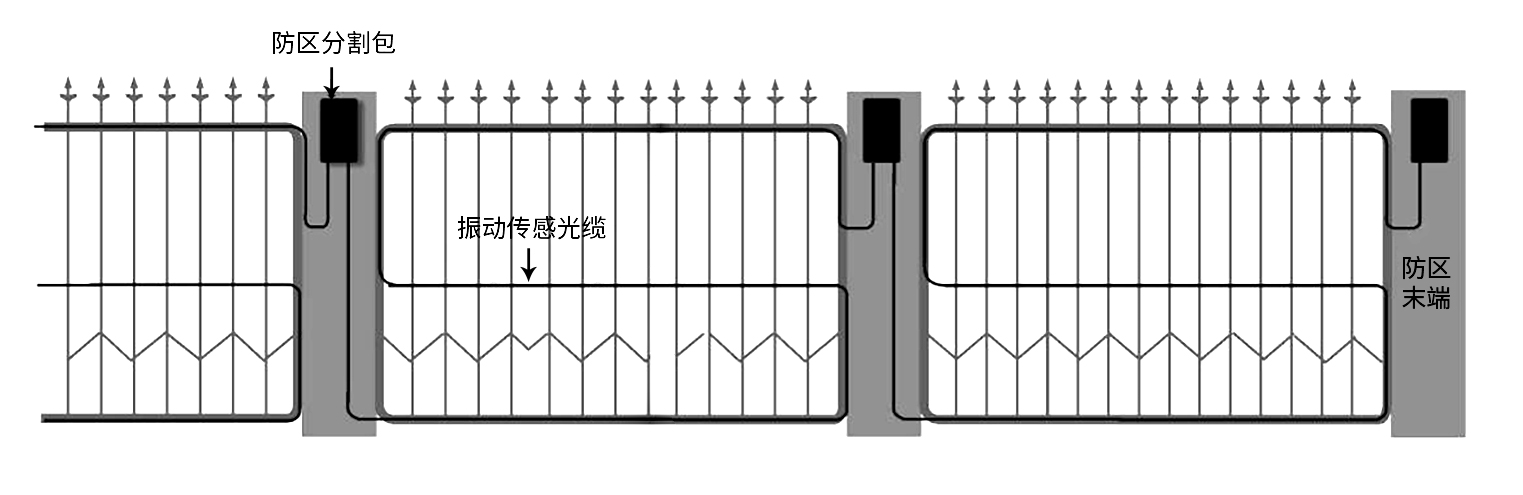

在鐵藝圍欄上鋪設光纜時，由于鐵藝較硬，應增加振動傳感光纜的數量以保證能可靠地感應到入侵信號。通過分析入侵者翻越圍欄的動作特點，建議沿鐵藝圍欄最頂端、中間和最底端的水平鐵欄桿各鋪設一道振動傳感光纜。

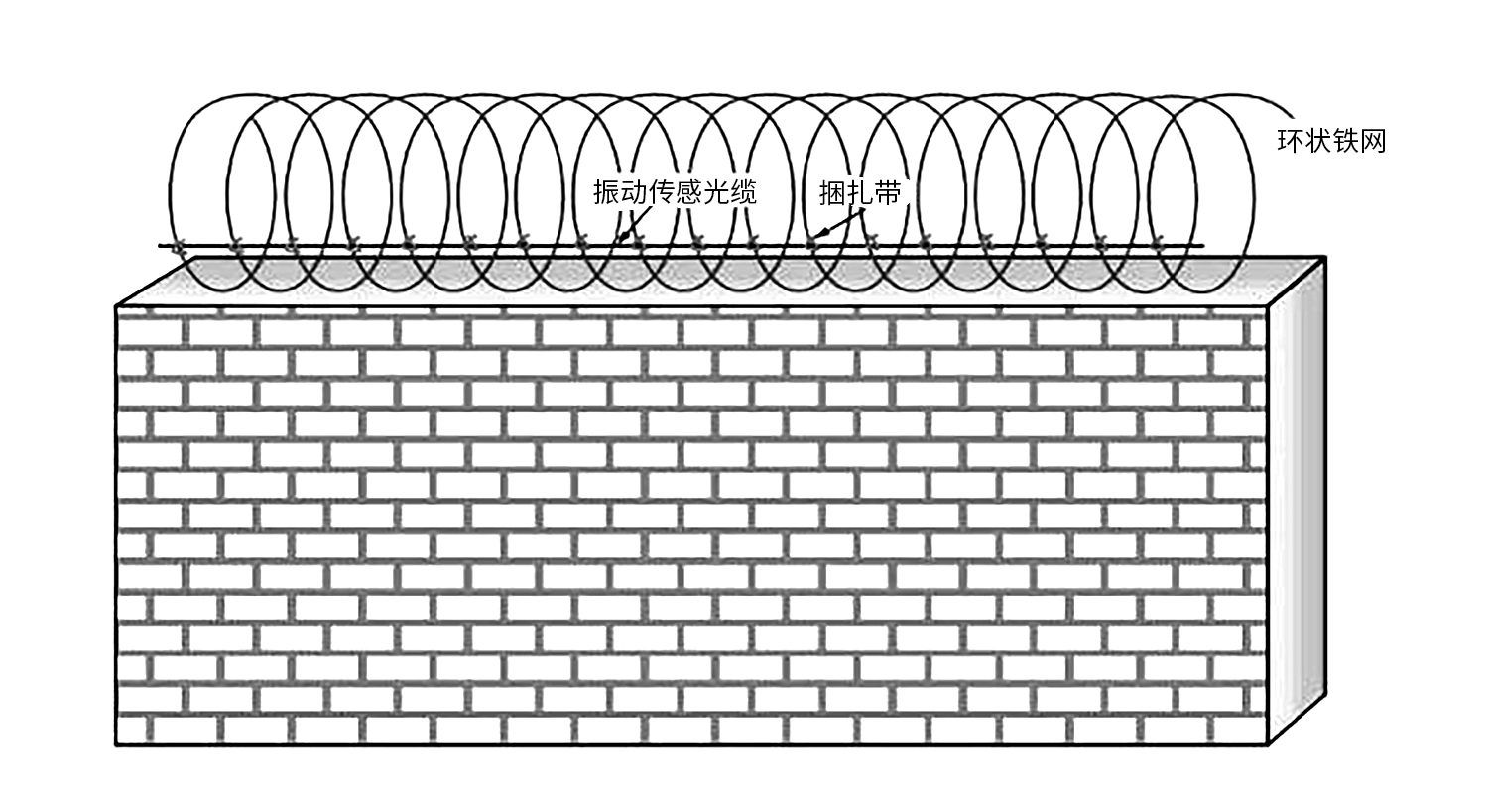

環狀鐵網安裝時，應注意將光纜固定在圍墻外側靠近環狀鐵網底部的地方，如有需要可在圍墻兩側各鋪設一道光纜。

（2）鑿墻安裝時，施工人員可采用平行線型方式在墻面上鋪設兩道光纜，圍墻的高度不應超過2米，光纜應固定在距離地面0.5米和1.5米處，如果圍墻高度大于2米，則高度每增加1米，需增加一道光纜，光纜水平固定在該區域的中部。為了保證振動傳感光纜能感應到鑿墻時產生的振動，必須保證墻面結實，磚塊不能有松動，并且光纜應緊密地附著在圍墻表面。可使用線卡子每隔50cm進行固定。

（3）地埋式安裝時應注意

防區附近20米內不能有通過載重貨車的主干公路。

防區附近10米內不能有安裝減震帶的道路。

為防止大雨沖走光纜表層覆蓋物，防區應當平整，傾斜角應小于15度。

防區附近10米內不能有超過10米高的大樹。

防區下方不能有暗渠、管道等震動源。

地面植物應定期修剪，避免風吹震動及藏匿動物，草坪一般不高于15cm。
