產品手冊

ABT系列兩光束紅外對射(變頻版) 使用說明書

2020.10.16

非常感謝您選購艾禮安兩光束紅外對射(變頻版)探測器,為了您的安全及產品操作的有效性,使用前請仔細讀說明書并妥善保管,以備查閱。

警告

為避免電擊的危險,切勿以濕手觸摸本產品的主體,如果本產品被淋濕,也不要觸摸。

切勿嘗試拆卸或修改本產品,這樣會增加本產品損壞的風險。

切勿將端口與超過技術規格參數的電壓或電流相連,這樣會增加損壞的風險。

注意

請避免水直接從支架流到或灑到本產品上,那樣將增加損壞本產品的風險。

請對本產品定期進行清潔和檢查,以便安全操作;如檢測到任何故障,請聯系當?shù)毓皯虒υO備進行維修。

本產品不是防竊設備,我司對竊賊入侵造成的任何財產損失不承擔任何法律責任。

一、產品特性

采用4段變頻技術,適用于長距離及堆疊安裝環境,有效解決了紅外對射在復雜條件下安裝時相互干擾的行業難題口。

雙數碼管精準顯示信號強度,有利于對微小信號的捕捉和顯示,并且可以防止大信號過快顯示飽和,調試直觀、方便。

報警觸發時間可調(50ms、100ms、300ms及700ms),可根據不同環境和場景的需求調整報警觸發時間。

紅外信號二次處理技術,確保功率余度達90%以上,應對風、雨、霜、雪、霧、潮、太陽直射等惡劣天氣更加游刃有余。

純正數字CPU控制電路通過CPU控制發射與接收,大功率紅外發射、接收對管,低功耗數字變頻處理技術、減少誤報、杜絕漏報。

輔助光校準使紅外對射光束校準由傳統的碰機率式的發射器和接收器雙向校準,變?yōu)橛雄E可循的單向校準,使紅外對射光束校準效率更高效口。

寬電壓設計,真正解決線路降壓問題,供電電壓值在DC9V-30V/AC9~12V之間,便于集中供電。

多種應用C型繼電器輸出。

防拆開關,外殼移去時打開。

高度密封防水:IP65。

廣角光學校準范圍:水平±90°,垂直±10°。

二、認識對射

ABT系列兩光束紅外對射(變頻版) 使用說明書

三、安裝注意事項

1、請避免在以下場合安裝本探測器,以保證產品性能

(1)安裝基礎不穩定,安裝表面不結實,如圖1

(2)安裝在能阻斷射束的地方,例如能被風移動的植物或晾曬的衣服附近,如圖2

(3)安裝在燈光或陽光直射的地方,需防止其光線直射產品內部光學裝置,如圖3

ABT系列兩光束紅外對射(變頻版) 使用說明書

(4)需避免其它探測器的紅外射束進入接收器,如圖4

(5)需避免空中架線,如圖5

ABT系列兩光束紅外對射(變頻版) 使用說明書

2、常規安裝

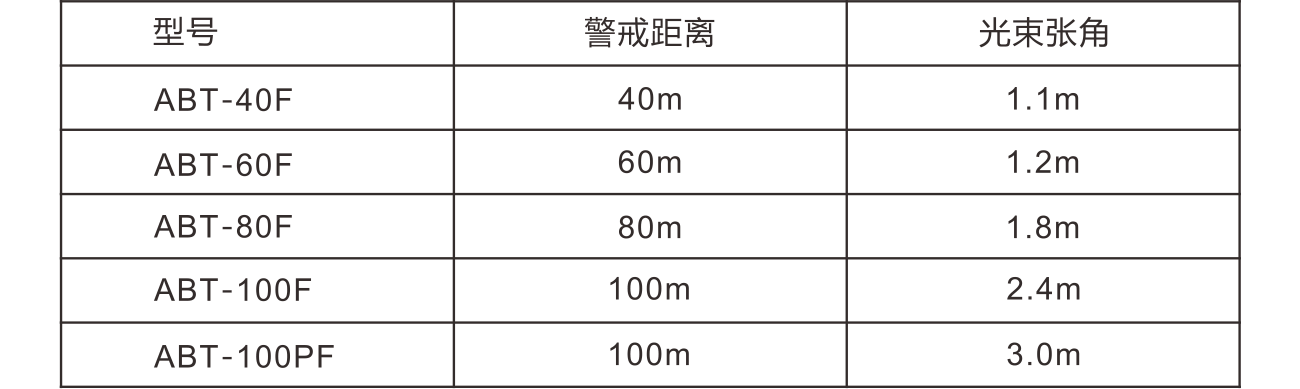

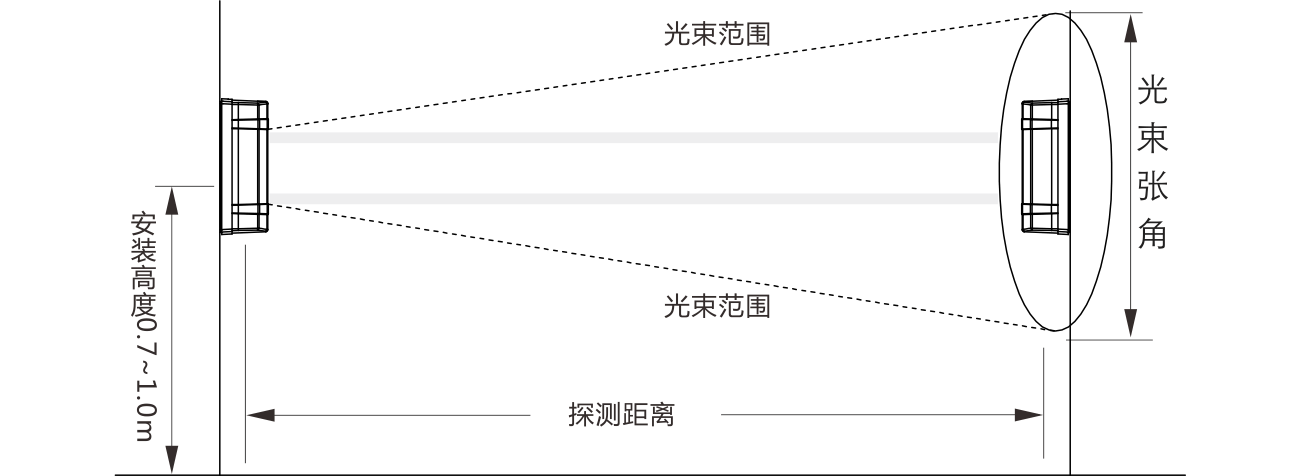

探測距離

ABT系列兩光束紅外對射(變頻版) 使用說明書

安裝高度

ABT系列兩光束紅外對射(變頻版) 使用說明書

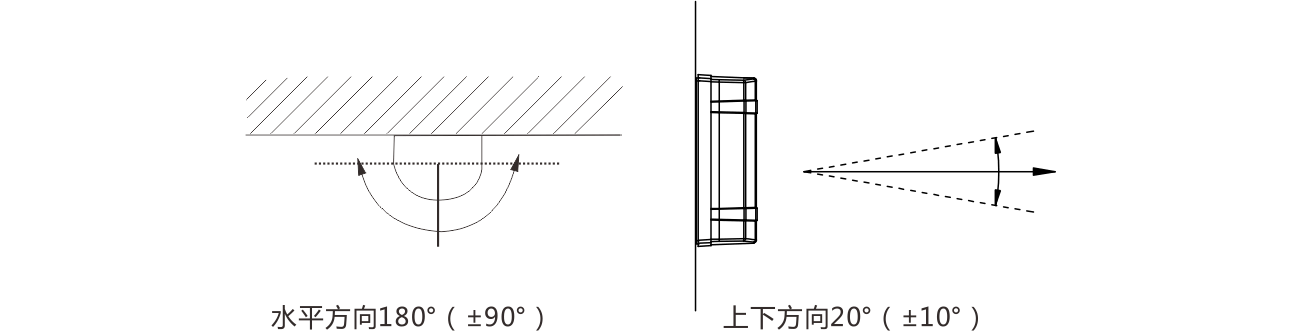

校正角度

注意:欲獲得最佳探測性能,請避免在45°角探測

ABT系列兩光束紅外對射(變頻版) 使用說明書


四、安裝方法

1、墻體安裝

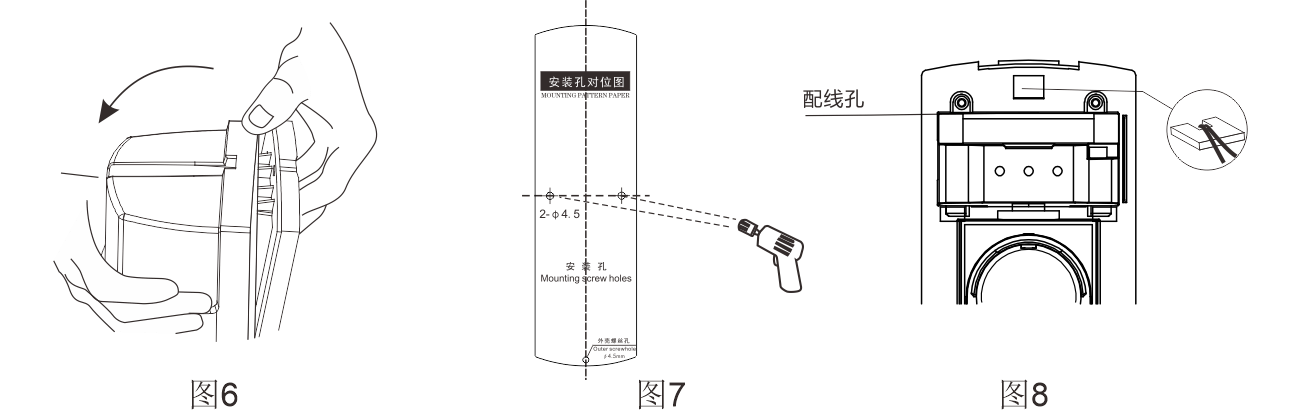

(1)松開鎖蓋螺絲并卸下前蓋,如圖6

(2)將附帶的安裝孔對位圖紙粘貼在目標墻上,按其孔位打2個安裝孔,如圖7

(3)穿線:取出海棉塞,將預埋線從安裝孔內穿出,適當留取約10cm線長以備接線再把海綿塞塞入原位,如圖8

ABT系列兩光束紅外對射(變頻版) 使用說明書

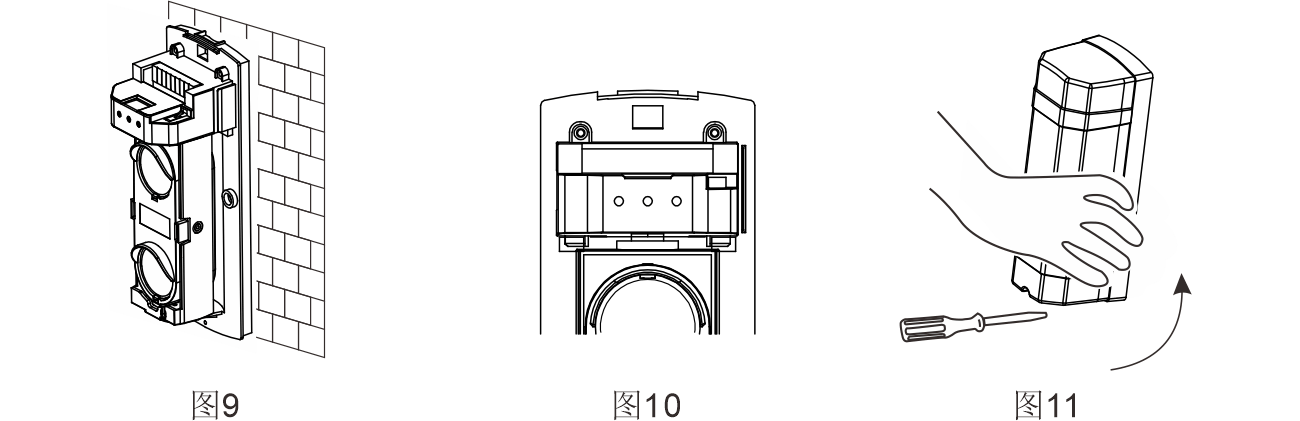

(4)將膨脹管砸入兩個安裝孔內并安裝附帶螺絲使其固定,如圖9

(5)端口連接并射束校正(詳情請參考光軸較正),如圖10

(6)檢查操作,最后裝回前蓋并擰緊鎖蓋螺絲,如圖11

ABT系列兩光束紅外對射(變頻版) 使用說明書

2、桿柱安裝方式

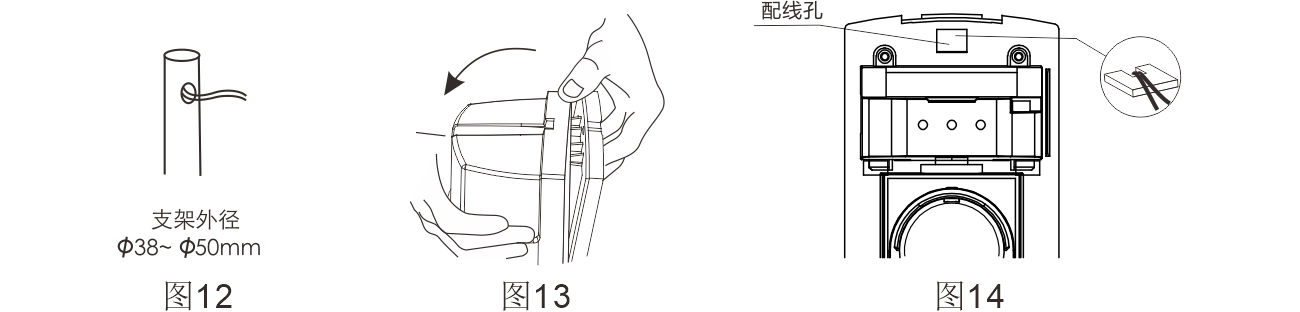

(1)在支架上開好引線孔并引出電纜線,如圖12

(2)取下外罩,如圖13

(3)穿線:取出海棉塞將預埋線從安裝孔內穿出,適當留取約10cm線長以備接線,再把海綿塞塞入原位,如圖14

ABT系列兩光束紅外對射(變頻版) 使用說明書

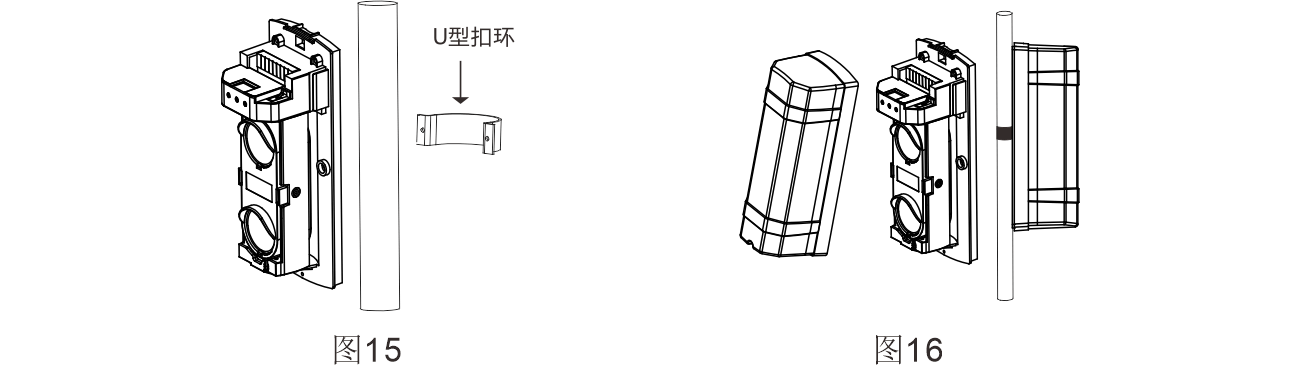

(4)將本體固定在支架上,如圖15

(5)背對背安裝示意圖,結尾工作請參考墻體安裝第5、6步,如圖16

ABT系列兩光束紅外對射(變頻版) 使用說明書

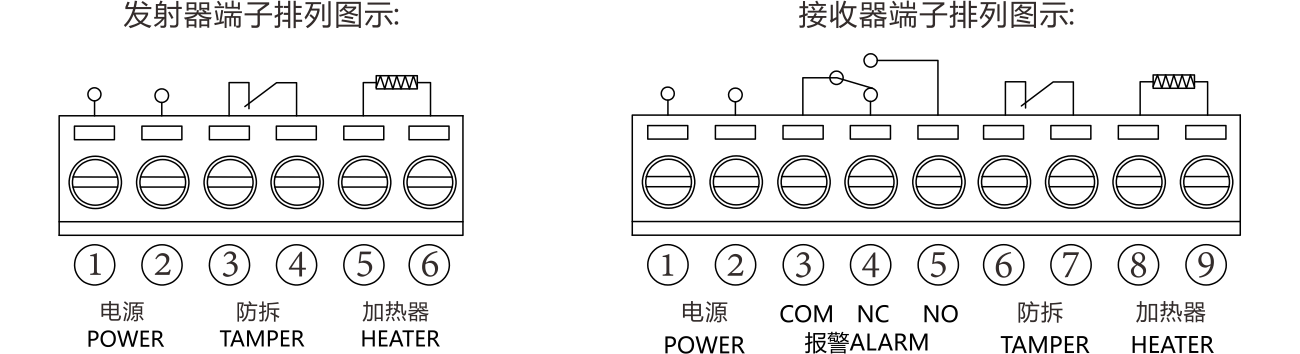

五、端子連接

ABT系列兩光束紅外對射(變頻版) 使用說明書

警告:安裝時,請勿將超過規格參數的電壓或電流與端口相連接,這樣會導致裝置損壞或失火!

發射器

電源輸入DC9~30V/AC9~20V;

防拆開關獨立于其他電路,當外殼移去時,打開;

接收器

電源輸入DC9~30V/AC9~20V;

信號輸出:常閉常開可選,繼電器接點1C,24V 1.0Amax;

防拆開關獨立于其他電路,當外殼移去時,打開;

六、接線示意

接線示例一,1組安裝:發射器與接收器電源并接在一起,使用開關電源供電,報警輸出端使用常閉,如下圖:

ABT系列兩光束紅外對射(變頻版) 使用說明書

接線示例二,2組堆疊串接安裝:發射器與接收器電源并接在一起,使用開關電源供電,報警愉出端使用常閉且串接在一起,如下圖:

ABT系列兩光束紅外對射(變頻版) 使用說明書

接線示例三,2組平行串接安裝:發射器與接收器電源并接在一起,使用開關電源供電,報警輸出端使用常閉且串聯在一起,如下圖:

ABT系列兩光束紅外對射(變頻版) 使用說明書

注意

1、供電電源與探測器之間的接線距離不應超過下表所示的長度;

ABT系列兩光束紅外對射(變頻版) 使用說明書

2、當連接多個探測器時,所需線長為所列長度除以相應臺數;

3、切勿將端口連接超過技術參數的電壓相連,這樣會燒壞設備并可能引起火災

七、撥碼開關功能

ABT系列兩光束紅外對射(變頻版) 使用說明書

發射器撥碼開關功能說明

1、1和2兩位拔碼開關,設置光束頻率,發射器和接收器的1和2兩位拔碼開關位置必須相同(在同一直線或同一個面安裝有兩對或兩對以上對射時建議相鄰兩對對射設置為不同頻率,杜絕相互串光干擾)。

2、預加熱功能幫助工廠和客戶測試加熱的加熱功能,其恒定控溫比加熱時高。如客戶選購了加熱器,在使用時請將其保持在加熱位置,以節約電能。

接收器撥碼開關功能說明

1、1和2兩位拔碼開關,設置光束頻率,發射器和接收器的1和2兩位拔碼開關位置必須相同(在同一直線或同一個面安裝有兩對或兩對以上對射時建議相鄰兩對對射設置為不同頻率,杜絕相互串光干擾)。

2、預加熱功能幫助工廠和客戶測試加熱的加熱功能,其恒定控溫比加熱時高。如客戶選購了加熱器,在使用時請將其保持在加熱位置,以節約電能。

3、4和5兩位拔碼開關,設置遮斷時間,遮斷時間應根據實際使用場所進行選擇。對于鳥雀,樹葉,報紙等可能偶然地切斷射束的清況,可設置較長的遮斷時間。調節完遮斷時間后,必須做測試驗證。

八、光軸校正

ABT系列兩光束紅外對射(變頻版) 使用說明書

1、調整射束頻率拔碼開關,必須使發射器與接收器的頻率保持一致。如發射器頻率為CH1,接收器的頻率也必需為CH1

2、調整垂直角度調整螺釘及水平調節架.使二端盡量對正

3、調整垂直角度調整螺釘及水平調節架,此時數碼管讀數為00-99之間的變化。00-20表示無信號或信號很弱.此時處于報警狀態.繼電器報警輸出,報警指示燈和低位的數碼管小數點亮。光軸較準時,數碼管顯示的信號強度應為99

4、完成以上步驟后,一定要執行步測,并確認報警狀態正常。如不能校對,請執行第一步。如此反復均不能校對,請參考故障說明。

九、步測

ABT系列兩光束紅外對射(變頻版) 使用說明書

1、請確定報警LED滅燈及低位數碼管小數點滅,如圖17:

如果在射束沒有被阻擋時仍亮起,請重新執行光學校正

2、請在以下3點進行步測(阻擋紅外射束),如圖18:

1)、在發射器前阻擋紅外射束;

2、在接收器前阻擋紅外射束;

3、在發射器與接收器的中間位置阻擋紅外射束;

3、當射束被阻擋時(報警狀態)LED燈亮起及低位數碼管小數點亮,則表示安裝成功,如圖19。

十、故障處理

ABT系列兩光束紅外對射(變頻版) 使用說明書

備注:如果根據以上方式檢查及修正后,故障仍無法排除,請聯系我司售后服務人員或當?shù)亟?jīng)銷商

十一、技術參數

ABT系列兩光束紅外對射(變頻版) 使用說明書

十二、產品尺寸

ABT系列兩光束紅外對射(變頻版) 使用說明書
