警告

為避免電擊的危瞼，切勿以濕手觸摸本產品的主體，如果本產品被淋濕.也不要觸摸。

切勿嘗試拆卸或修改本產品，這樣將增加本產品損壞的風險。

切勿將端口與超過技術規格參數的電壓或電流相連，那樣榕增加本產品損壞的風險。

注意

請避免水直接從支架流到或灑到本產品上，那樣將增加損壞本產品的風險。

請對本產品定期進行清潔和檢查，以便安全操作；如檢測到任何故障，請聯系當?shù)毓皯?yīng)商對設備講行維修。

本產品不是防竊設備，我們對竊賊入侵造成的任何財產損失不承擔任何法律責任。

一、產品特性

4段變頰技術，適用于長距離及堆疊安裝環境，有效解決了紅外對射在復雜條件下安裝時相互干擾的行業難題。

雙數碼管精準顯示信號強度，有利于對微小信號的捕捉和顯示，并且可以防止大信號過快顯示飽和，調試直觀、方便。

報警觸發時間可調（50ms、100ms、300ms及700ms），可根據不同環境和場景的需求調整報警觸發時間。

智能加熱處理，有效除霜除冰，適應各種極限溫度環境，從而使對射的應用變得更加的廣泛。

紅外信號二次處理技術(可媲美AGC功能)，確保功率余度達90%以上，應對風、雨、箱、雪、霧、潮、太陽直射等惡劣天氣更加游刃有余。

純正數字CPU控制電路，通過CPU控制發射與接收，大功率紅外發射、接收對管低功耗數字變頻處理技術、減少誤報、仕絕漏報。

輔助光校準，使紅外對射光束校準由傳統的‘碰機率式’的發射器和接收器雙向校準，變?yōu)橛雄E可循的單向校準，使紅外對射光束校準效率更高效。

寬電壓設計，真正解決線路降壓問題，供電電壓值在DC9V-30V/AC9~20之間，便于集中供電。

多種應用C型繼電器渝出。

防拆開關，外殼移去時打開。

高度密封防水：IP65。

廣角光學校準范圍：水平±90°，垂直±10°。

二、認識對射

三、安裝注意事項

1、請避免在以下場合安裝本探測器，以保證產品性能

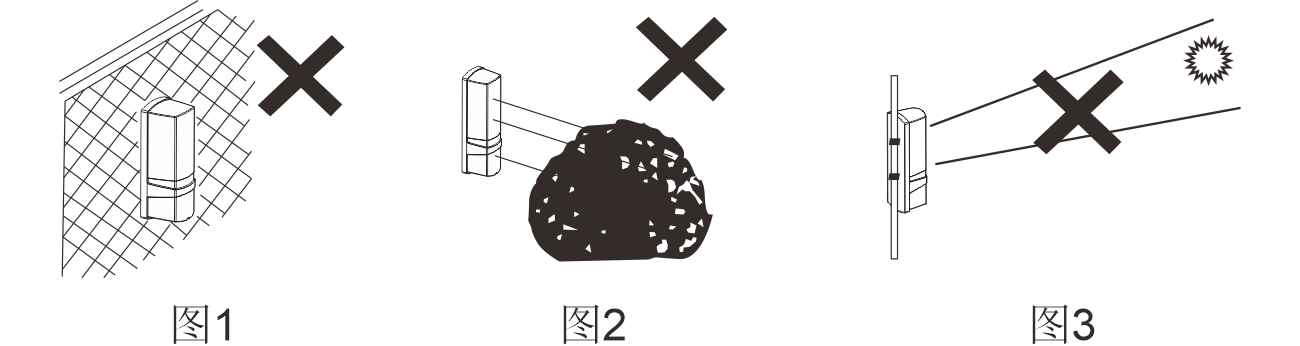

（1）安裝基礎不穩定，安裝表面不結實，如圖1

（2）安裝在能阻斷射束的地方，例如能被風移動的植物或晾曬的衣服附近，如圖2

（3）安裝在燈光或陽光直射的地方，需防止其光線直射產品內部光學裝置，如圖3

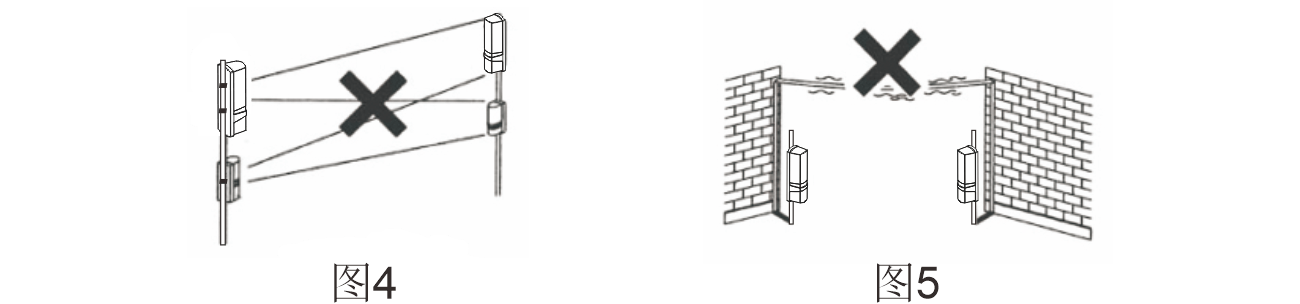

（4）需避免其它探測器的紅外射束進入接收器，如圖4

（5）需避免空中架線，如圖5

2、常規安裝

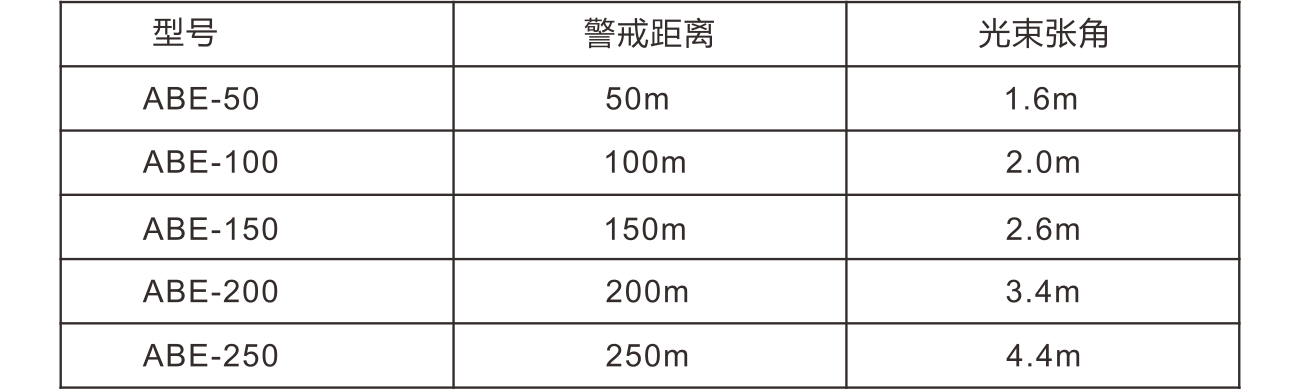

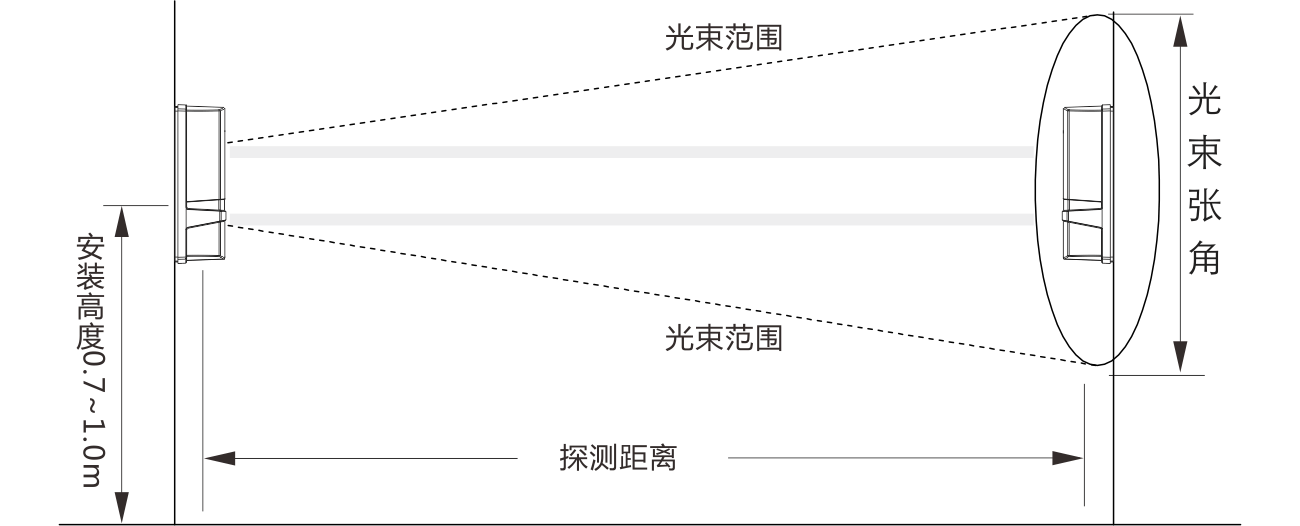

警戒距離

安裝高度

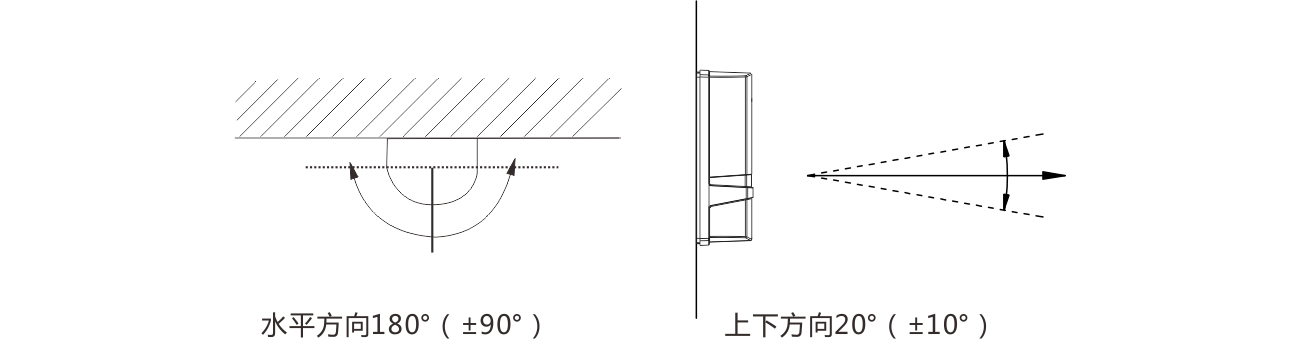

校正角度

注意:欲獲得最佳探測性能，請避免在45°角探測.

四、安裝方法

1、墻體安裝

（1）松開鎖蓋螺絲并卸下前蓋，如圖6

（2）將附帶的安裝孔對位圖紙粘貼在目標墻上，按其孔位打2個安裝孔，如圖7

（3）穿線:取出海棉塞，將預埋線從安裝孔內穿出，適當留取約10cm線長以備接線再把海綿塞塞入原位，如圖8

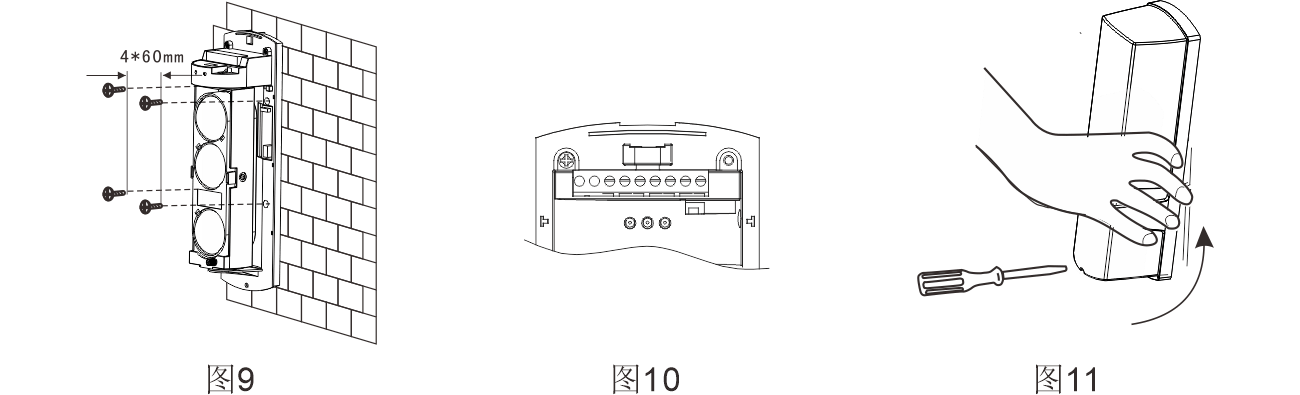

（4）將膨脹管砸入兩個安裝孔內并安裝附帶螺絲使其固定，如圖9

（5）端口連接并射束校正（詳情請參考光軸較正），如圖10

（6）檢查操作，最后裝回前蓋并擰緊鎖蓋螺絲,如圖11

2、桿柱安裝方式

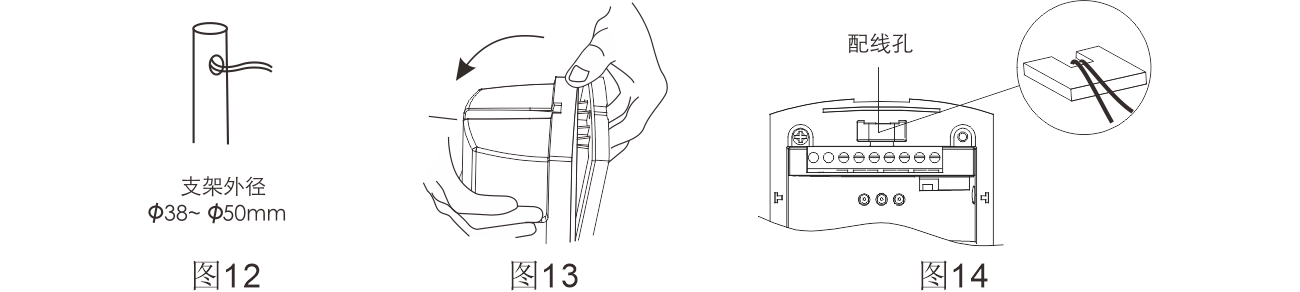

（1）在支架上開好引線孔并引出電纜線，如圖12

（2）取下外罩，如圖13

（3）穿線:取出海棉塞將預埋線從安裝孔內穿出，適當留取約10cm線長以備接線，再把海綿塞塞入原位，如圖14

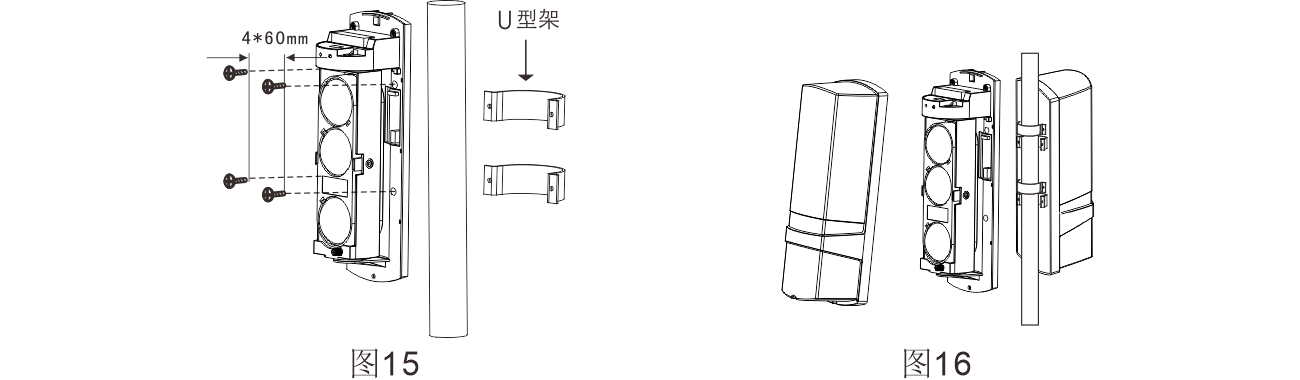

（4）將本體固定在支架上，如圖15

（5）背對背安裝示意圖;結尾工作請參考墻體安裝第5、6步，如圖16

五、端子連接

警告：安裝時，請勿將超過規格參數的電壓或電流與端口相連接，這樣會導致裝置損壞或失火!

發射器

1、電源輸入DC9V-30V/AC9~20。

2、加熱器需選購，出廠標配中無加熱器。

3、防拆開關獨立于其他電路，常閉輸出； 當外殼被移去時，防拆端口為斷開；當蓋上外殼時，防拆端口為閉合。

接收器

1、電源輸入DC9V-30V/AC9~20。

2、加熱器需選購，出廠標配中無加熱器。

3、防拆開關獨立于其他電路，常閉輸出； 當外殼被移去時，防拆端口為斷開；當蓋上外殼時，防拆端口為閉合。

4、繼電器輸出常閉常開可選，接點1C DC30V 1.0Amax

六、接線示例

接線示例一：1組安裝：發射器與接收器電源并接在一起，使用開關電源供電，報警輸出端使用常閉，如下圖：

接線示例二：2組串接堆疊安裝：發射器與接收器電源并接在一起，使用開關電源供電，報警輸出端使用常閉且串接在一起，如下圖：

接線示例三：2組平行串接安裝：發射器與接收器電源并接在一起，使用開關電源供電，報警輸出端使用常閉且串聯在一起，如下圖：

注意

1、供電電源與探測器之間的接線距離不應超過下表所示的長度；

2、當連接多個探測器時，所需線長為所列長度除以相應臺數；

3、切勿將端口連接超過技術參數的電壓相連,這樣會燒壞設備并可能引起火災；

七、撥碼開關功能及指示燈說明

發射器拔碼開關說明

1、1和2兩位拔碼開關，設置光束頻率，發射器和接收器的1和2兩位拔碼開關位置必須相同（在同一直線或同一個面安裝有兩對或兩對以上對射時，建議相鄰兩對對射設置為不同頻率，杜絕相互串光干擾）。

2、預加熱功能幫助工廠和客戶測試加熱的加熱功能，其恒定控溫比加熱時高。如客戶選購了加熱器并使用時，請將其保持在加熱位置，以節約電能。

接收器拔碼開關說明

1、1和2兩位拔碼開關，設置光束頻率，發射器和接收器的1和2兩位拔碼開關位置必須相同（在同一直線或同一個面安裝有兩對或兩對以上對射時，建議相鄰兩對對射設置為不同頻率，杜絕相互串光干擾）。

2、預加熱功能幫助工廣和客戶測試加熱的加熱功能，其恒定控溫比加熱時高。如客戶選購了加熱器并使用時，請將其保持在加熱位置，以節約電能。

3、4和5兩位拔碼開關，設置遮斷時間，遮斷時間應根據實際使用場所進行選擇。對于鳥雀，樹葉，報紙等可能偶然地切斷射束的清況，可設置較長的遮斷時間。調節完遮斷時間后，必須做測試驗證。

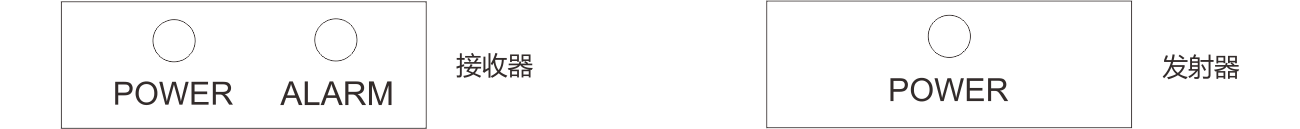

指示燈

電源指示燈（綠燈）

發射器，接收器通電，電源( POWER)指示燈點亮，約30分鐘后，可自動熄滅，不影響其功能。

若觸發報警，接收器電源指示燈再次點亮。

若重新上電，電源指示燈再次點亮。

報警指示燈（紅燈）

報警時，報警( ALARM )指示燈常亮，警戒時，該指示燈熄滅。

八、光軸矯正

1、調整射束頻率拔碼開關必需使發射器與接收器的頻率保持一致。如發射器頻率為CH1，接收器的頻率也必需為CH1。

2、調整垂直角度，調整螺釘及水平調節架，使二端盡量對正。

3、調整垂直角度調整螺釘及水平調節架，此時數碼管讀數為00-99之間的變化。00-20表示無信號或信號很弱，此時處于報警狀態，繼電器報警

4、輸出，報警指示燈和低位的數碼管小數點亮。光軸較準時，數碼管顯示的信號強度應為99。

5、完成以上步驟后，一定要執行步測，并確認報警狀態正常。如不能校對請執行第一步。如此反復均不能校對，請參考故障說明。

九、步測

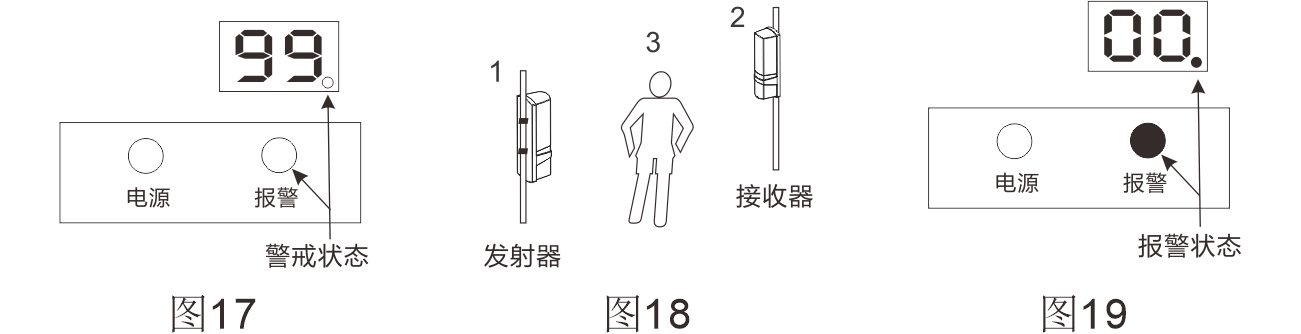

1、請確定報警LED滅燈及低位數碼管小數點滅，如果在射束沒有被阻擋時仍亮起，請重新執行光學校正，如圖17：

2、請在以下3點進行步測（阻擋紅外射束），如圖18：

1)、在發射器前阻擋紅外射束；

2)、在接收器前阻擋紅外射束；

3)、在發射器與接收器的中間位置阻擋紅外射束；

3、請當射束被阻擋時（報警狀態）LED燈亮起及低位數碼管小數點亮，則表示安裝成功，如圖19。

十、故障處理

備注：如果根據以上方式檢查及修正后，故障仍無法排除，請聯系我司售后服務人員或當?shù)亟?jīng)銷商

十一、規格參數

十二、外觀尺寸
