一、產品概述

本產品為高穩定性幕簾被動紅外探測器。它使用智能的信號分析處理技術，大大提升產品的探測和防誤報性能，從設計上保證了產品的穩定性。當有入侵者通過探測區域時，探測器將自動探測區域內人體的活動，向控制主機發送報警信號。產品適合家庭、商鋪、廠房、商場、倉庫、寫字樓等場所的安全防范。

二、功能特點

智能邏輯計算分析，濾除誤報

支持溫度補償技術

抗白光干擾\抗射頻干擾

支持?jǐn)嚯妶缶δ?/p>

菲涅爾光學透鏡

壁掛或吸頂安裝

報警輸出NC/NO可選擇

采用SMT工藝制造，性能更穩定

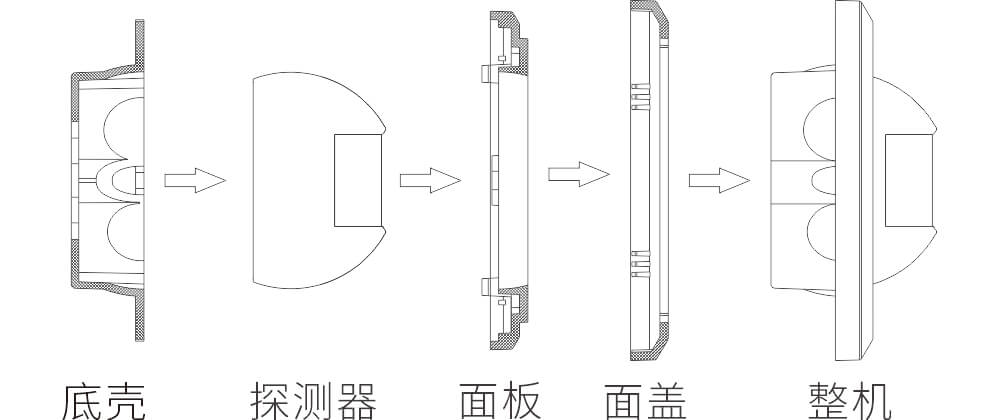

三、產品結構

四、 技術參數

工作電壓：DC9~30V

工作電流：50mA

探測距離：30℃以下8m、30℃以上6m

探測角度：15?

安裝方式：壁掛或吸頂

壁掛安裝高度：≤2.2m

吸頂安裝高度：≤3.6m

自檢時間：約60S

報警指示：紅色LED

傳感器：雙元熱釋紅外傳感器

工作溫度：-10℃~50℃

濕度環境：最大95%RH(無凝結現象)

抗RF干擾：0MHz-1GHz20V/m

報警輸出：NC/NO可選擇，接點DC28V 100mA

防拆輸出：NC，接點DC28V 100mA

外型尺寸：86*86*36mm

五、功能說明

1）.LED狀態說明

LED燈為報警指示燈，同步設備報警狀態，正常狀態下LED燈不亮，當設備通電自檢完成后，如探測到入侵者，觸發報警，LED燈亮起。

2）.跳針功能選擇

主板上SW2跳針為報警輸出狀態選擇，中間為公共端，兩端分別為NC和NO，當短接NC和公共端時為常閉輸出；短接NO和公共端時為常開輸出；出廠默認為常閉輸出。

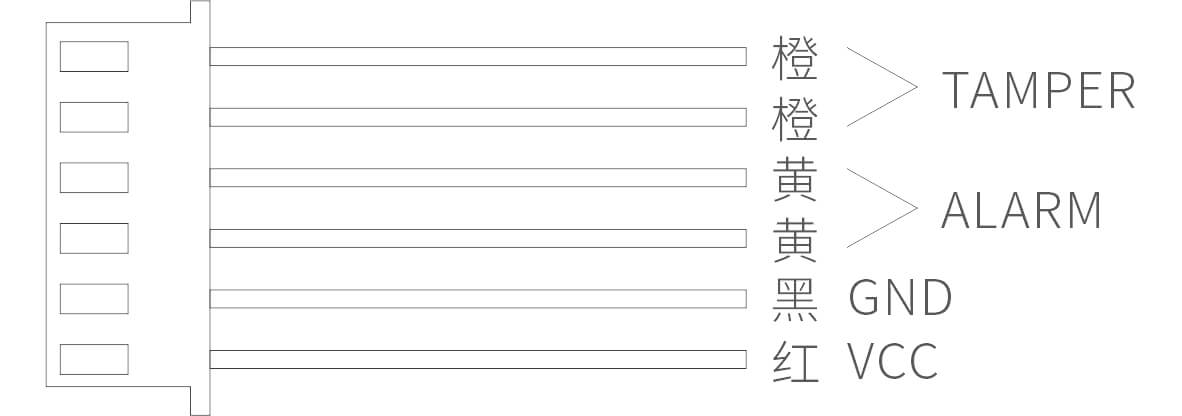

3）.接線說明

本產品為外接線式排線連接：

六、產品使用說明

1）.選擇合適安裝高度（壁掛安裝不高于2.2米，吸頂安裝不高于3.6米），并安裝好86底殼。

按探測器接線說明接線。將探測器前蓋打開，將探測器按照86面板螺絲孔定位安裝好。蓋上前蓋，調整探測角度。

2）.產品供電說明

本產品供電電壓為DC9~30V，在安裝過程中應注意電源電壓是否符合要求，并注意電源極性。

3）.步行測試

接通電源，自檢完成后（自檢時間約60秒），觸發探測器，LED燈亮，表示探測器進入正常檢測狀態；

緩步走過感應區，LED燈亮，表示探測器工作正常，若探測器無反應，請及時調整探測角度。

七、安裝注意事項

1）.避免安裝在戶外、有寵物的地方、空調附近、熱源附近、太陽直射的地方、轉動或晃動的物體上方。

2）.安裝表面應堅固，且不振動。

3）.將探測器安裝在入侵者容易通過的地方（注：安裝時應注意探測器是否與探測區域為橫向切割面，橫切方式能達到最佳探測效果）。

八、注意事項

1）.請按說明書正確的安裝和使用本產品，不可觸摸紅外傳感器表面，以免影響探測器靈敏度，如需清潔傳感器，請斷開電源后用軟布沾少許酒精擦拭。

2）.本產品可以減少事故的發生，但不能確保萬無一失，為了您的安全，除正確使用產品外，在日常生活中還要提高警惕，加強安全預防意識。

3）.為保證探測器能正常工作，應該進行周期性測試，建議每周一次。
