一、產品概述

本產品為高穩定性幕簾被動紅外探測器。它使用智能信號分析處理技術，能大大提升產品的探測和防誤報性能，從設計上保證了產品的穩定性。當有入侵者進入探測區域時，探測器將自動探測區域內人體活動，并向控制主機發送報警信號。產品適合家庭、商鋪、廠房、商場、倉庫、寫字樓等場所的安全防范，也可用于智能家居、智慧養老院等應用場所做智能傳感器使用。

二、功能特點

智能邏輯計算分析，濾除誤報

支持溫度補償技術

抗射頻干擾

菲涅爾光學透鏡

壁掛或吸頂安裝

報警輸出NC/NO可選擇

采用SMT工藝制造，性能更穩定

三、技術參數

工作電壓：DC9~30V

工作電流：40mA

探測距離：30℃以下9m、30℃以上6m

探測角度：15?

安裝方式：壁掛或吸頂

壁掛安裝高度：≤2m

吸頂安裝高度：≤4m

自檢時間：約60S

報警指示：紅色LED

傳感器：?jiǎn)卧獰後尲t外傳感器

工作溫度：-10℃~50℃

濕度環境：最大95%RH(無凝結現象)

抗RF干擾：0MHz-1GHz20V/m

報警輸出：NC/NO可選擇，接點DC28V 100mA

防拆輸出：NC，接點DC28V 100mA

外型尺寸：86*86*29mm

四、產品說明

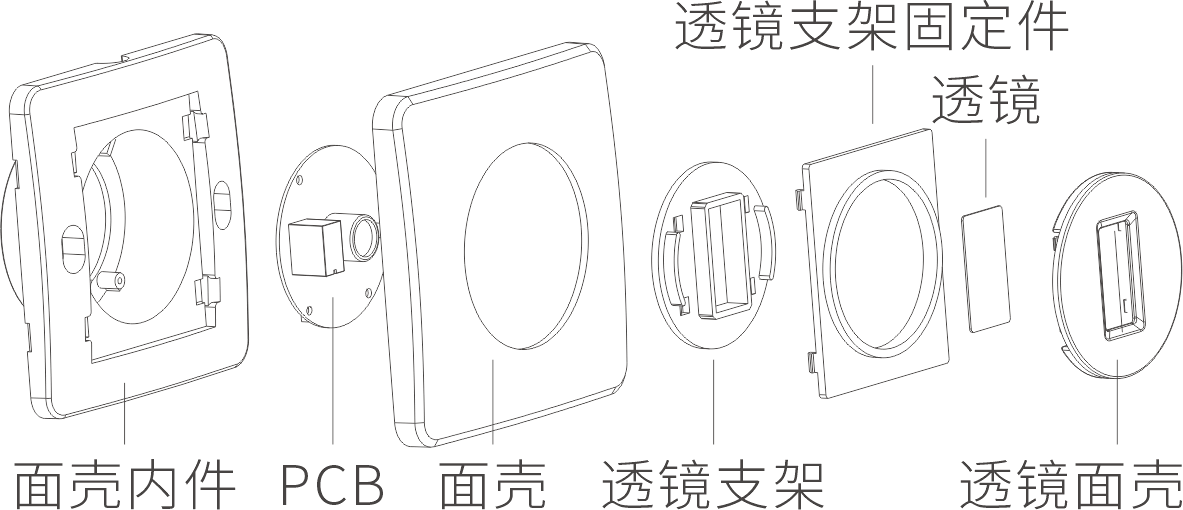

1、產品拆裝圖

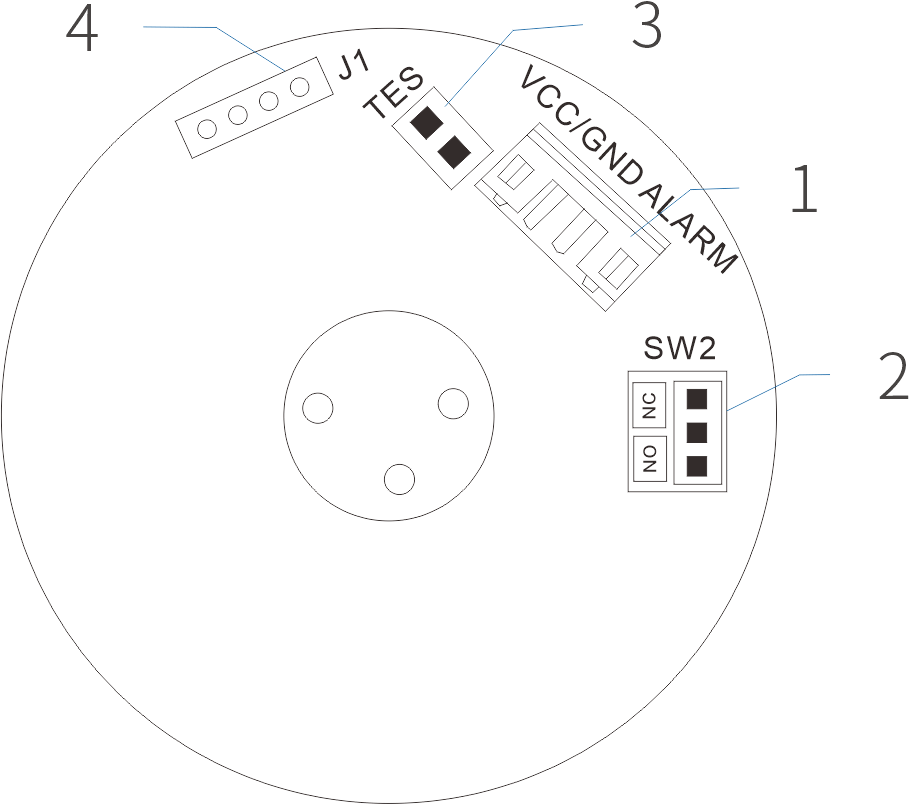

2、PCB板布局圖

1)、電源及信號接口：VCC和GND為電源正負，ALARM為報警信號輸出

2)、SW2為報警輸出狀態選擇：NO為常開輸出；NC為常閉輸出。

3)、TES預留

4)、J1為程序下載接口

3、探測范圍

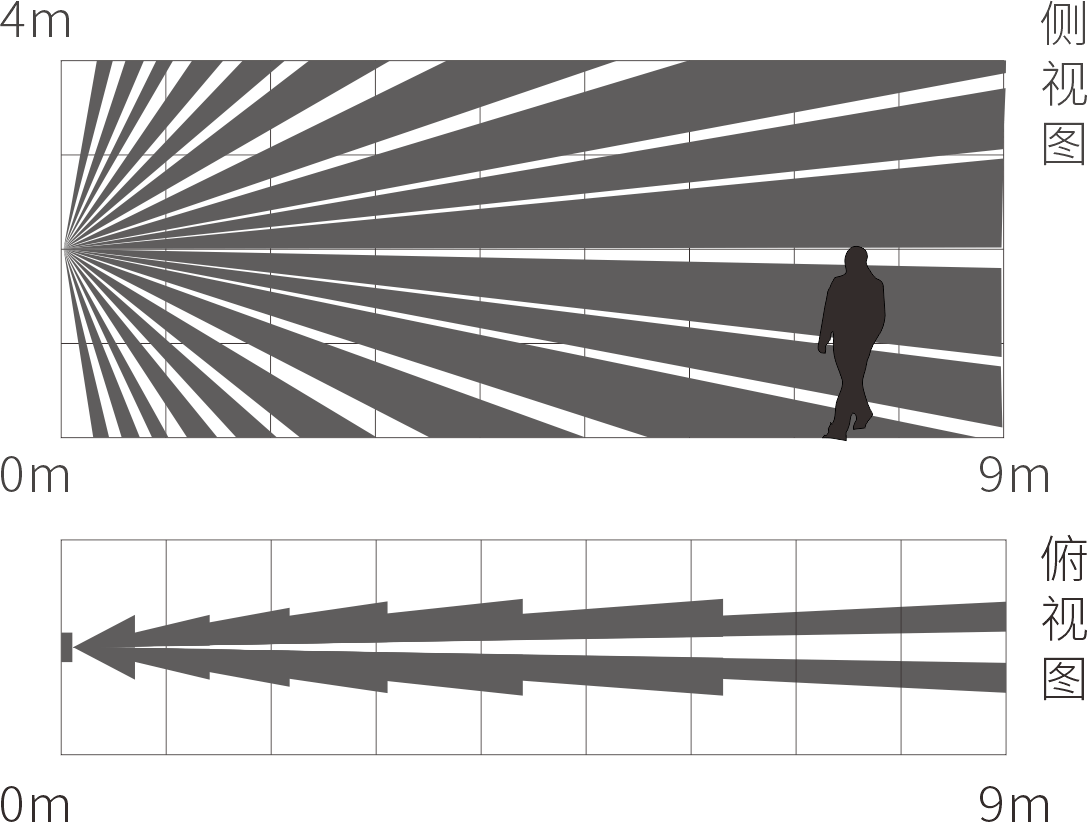

壁掛安裝

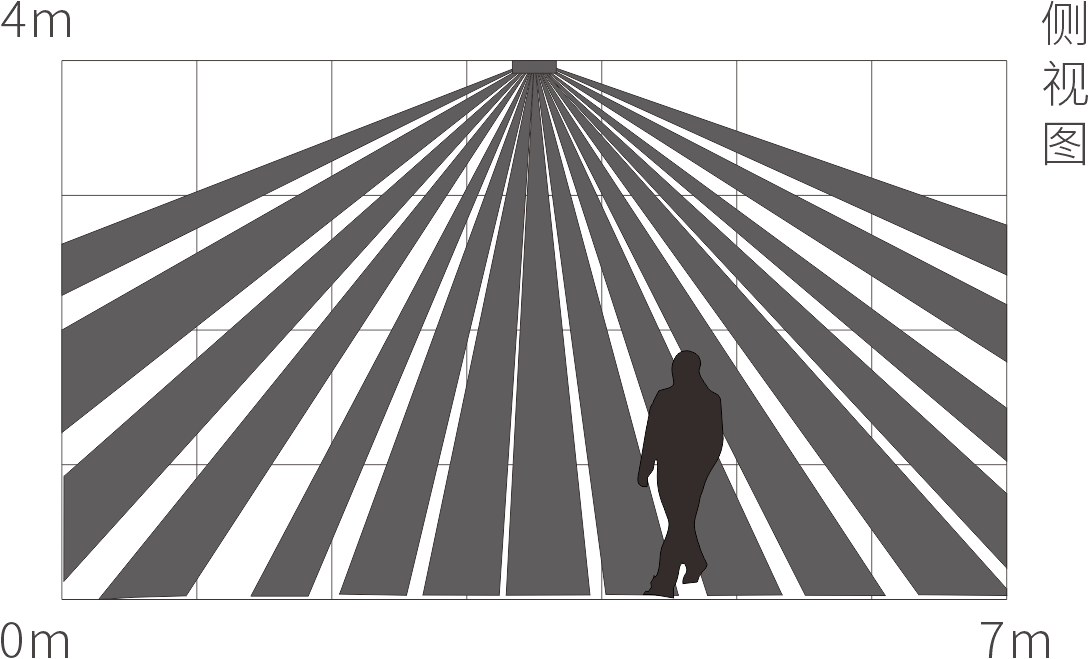

吸頂安裝

五、功能說明

1、LED狀態說明：LED燈為報警指示燈，同步設備報警狀態，正常狀態下LED燈不亮，當設備通電自檢完成后，如探測到入侵者，觸發報警，LED燈亮起。

2、主板上SW2為報警輸出狀態選擇，插入NC時為常閉輸出，插入NO時為常開輸出,出廠默認常閉。

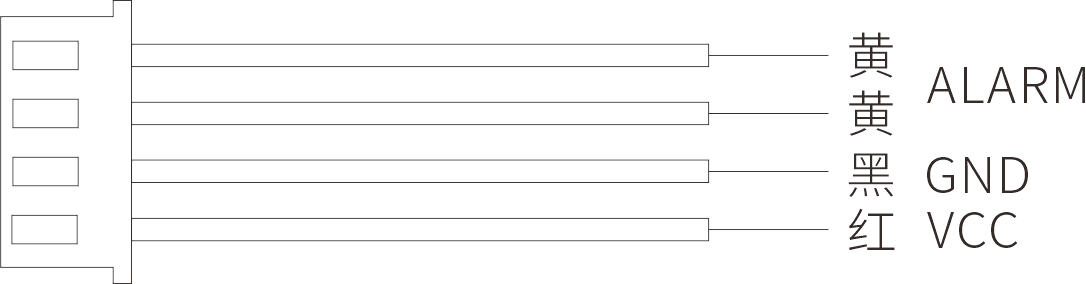

3、本產品為外接線式排線連接：

六、產品使用說明

1、選擇合適安裝高度（壁掛安裝不高于2米，吸頂安裝不高于4米），并安裝好86底殼。

按探測器接線說明接線。將探測器前蓋打開，將面板固定在86底殼，蓋上前蓋，調整探測角度。

2、本產品供電電壓為DC9~30V，在安裝過程中應注意電源電壓是否符合要求，并注意電源極性。

3、步行測試

接通電源，自檢完成后（自檢時間約60秒），觸發探測器，LED燈亮，表示探測器進入正常檢測狀態；

緩步走過探測區域，LED燈亮，表示探測器工作正常，若探測器無反應，請及時調整探測角度。

七、安裝注意事項

1、避免安裝在太陽直射、戶外、有寵物、靠近空調、熱源附近的地方及轉動或晃動的物體上方。

2、安裝表面應堅固，且不振動。

3、將探測器安裝在入侵者容易通過的地方（注：安裝時應注意探測器是否與探測區域?yàn)闄M向切割面，橫切方式能達到最佳探測效果）。

八、注意事項

1、請按說明書正確地安裝和使用本產品，不可觸摸紅外傳感器表面，以免影響探測器靈敏度，如需清潔傳感器，請斷開電源后用軟布沾少許酒精擦拭。

2、本產品可以減少事故的發生，但不能確保萬無一失。為了您的安全，除了正確使用產品外，在日常生活中還要提高警惕，加強安全預防意識。

3、為保證探測器能夠正常工作，應進行周期性測試，建議每周一次。
