一、產品簡介

脈沖電子圍欄報警系統是一種用于安全防護的電子防護系統。它基于高壓脈沖技術，將電能轉換為高壓脈沖，通過合金線布設在圍欄周圍，形成一個電子防護屏障。

脈沖電子圍欄報警系統具有誤報率低、不受地形和環境限制、安全性高等優點，已被廣泛應用于各種安全場所，如軍事基地、監獄、工廠、倉庫、住宅區等。

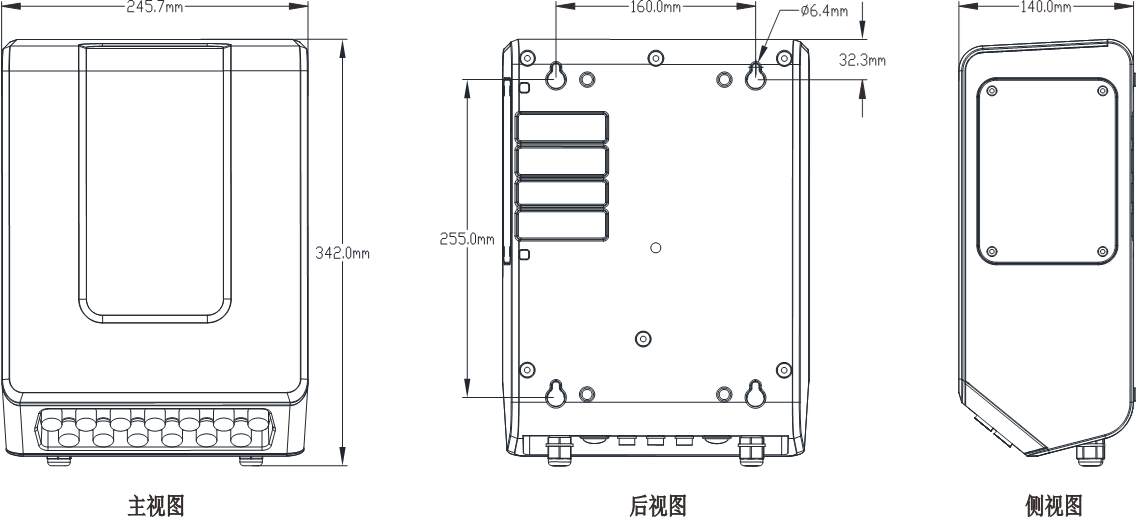

二、產品尺寸示意圖

三、產品功能特點

MCU智能控制，工作更穩定。

采用3.6英寸LCD液晶屏，直觀顯示脈沖主機的工作狀態、高低壓狀態和防區地址。

支持單雙防區切換功能。單防區使用時，A/B防區可任選一邊。

高、低壓工作模式可切換，電壓可調節。

支持?jǐn)嚯妶缶δ埽}沖主機在斷電的時候發出報警信號。

支持?jǐn)嗑€續電功能，斷線報警時，斷點兩端都會帶電。

支持故障、短路、斷線、主機拆開、停電，電壓過高和過低、電池接反或短路等報警提示。

支持2路DC12V報警輸出和2路無源開關量報警輸出（常閉常開可選）。

支持2路開關量輸入，開關量輸入可設置關閉、常開、常閉和消警，4種不同工作屬性。

支持1路DC12V輔助電源輸出。

支持外置蓄電池，蓄電池電壓實時監測，主輔電源可自動切換。

支持多種工作模式：正常工作模式；平時低壓，報警轉高壓模式；平時高壓，報警轉低壓模式；強制高壓模式；強制低壓模式；強制布防模式。

支持外箱打開時，自動點亮LCD液晶屏。

四、產品技術參數

1、脈沖主機技術參數

?  供電電源：DC12V/3A

?  主機功耗：單防區＜10W、雙防區＜15W

?  工作溫度：-20℃～50℃

?  工作濕度：≤95%RH

?  防區號：1～255

?  報警時長：0～255s可調（0 = 不報警；255 = 一直報警，直到撤防或消警）

?  報警輸出：2路有源DC12V 1A報警輸出和2路無源開關量報警輸出（常閉常開可選，接點容量AC\DC30V 1Amax）

?  報警響應速度：0～10級可調

?  通訊方式：RS485、IP網絡可選

?  輔助電源輸出：DC11.3V  0.75A

?  產品尺?：342mm*245.7mm*140mm（長*寬*高）

2、脈沖電壓輸出參數

?  輸出?壓峰值：3KV～12KV

?  輸出低壓峰值：0.5KV～2KV

?  單個脈沖輸出最?能量：≤5.0J

?  單個脈沖輸出最?電量：2.5mC

?  脈沖電流峰值：<10A

?  脈沖間隔時間：1s

?  脈沖持續時間：≤0.1s

五、產品使用說明

1、LCD液晶屏顯示說明

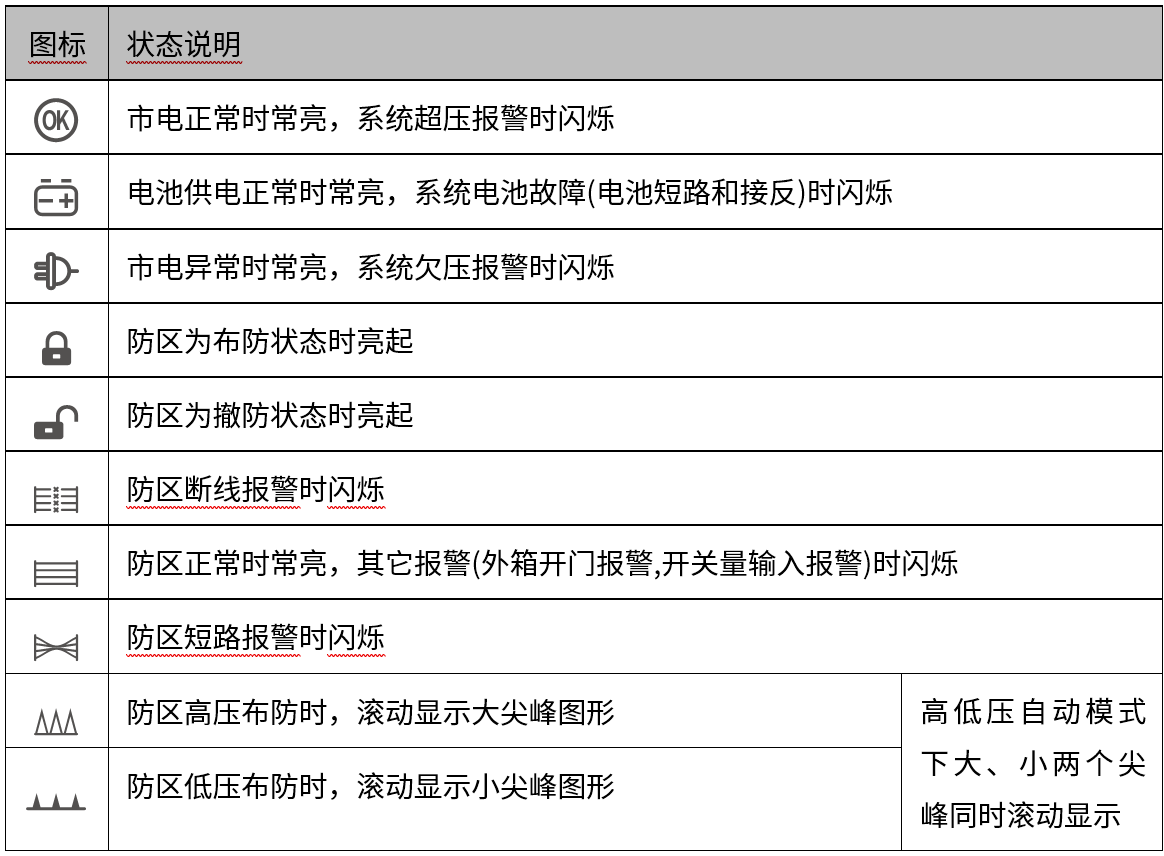

2、脈沖主機圖標狀態說明

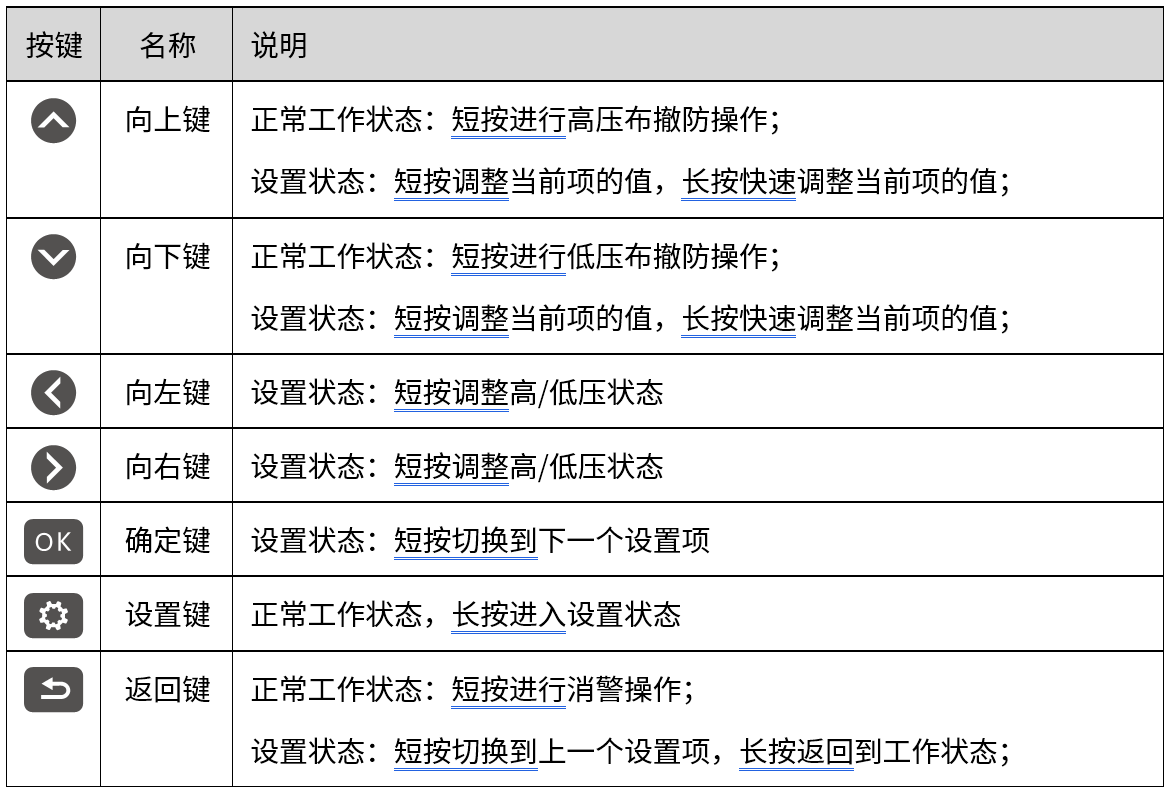

3、脈沖主機按鍵說明

4、脈沖主機操作說明

1）主機恢復出廠設置

主機斷電狀態，同時按住“確定鍵”+“返回鍵”，再將主機上電，主機蜂鳴器長響一聲，松開按鍵即可。

2）主機布撤防、消警操作

正常工作狀態：

n   短按 “向上鍵” 進行高壓布撤防操作。

n   短按 “向下鍵” 進行低壓布撤防操作。

n   短按 “返回鍵” 進行消警操作。

3）進入設置狀態

正常工作狀態，長按“設置鍵”進入設置狀態。

4）設置狀態下：參數設置操作

設置狀態下（當前可設置項會一直閃爍）;

?  “向上鍵”和“向下鍵”：短按調整當前項的值，長按快速調整當前項的值。

?  “向左鍵”和“向右鍵”：設置狀態，短按調整高/低壓狀態。

?  “確定鍵”：短按切換到下一個設置項。

?  “返回鍵”：短按切換到上一個設置項，長按返回到工作狀態。

5）設置主機"線制和單/雙防區"（主機硬件支持方可設置）

?  主機斷電狀態，同時按住“設置鍵”+“向上鍵”，再將主機上電，設置成6線制、雙防區型；

?  主機斷電狀態，同時按住“設置鍵”+“向下鍵”，再將主機上電，設置成4線制、雙防區型；

?  主機斷電狀態，同時按住“設置鍵”+“向左鍵”，再將主機上電，設置成4線制、單防區型，防區取左邊(顯示在上面)；

?  主機斷電狀態，同時按住“設置鍵”+“向右鍵”，再將主機上電，設置成4線制、單防區型，防區取右邊(顯示在下面)；

?  主機斷電狀態，同時按住“返回鍵”+“向左鍵”，再將主機上電，設置成6線制、單防區型，防區取左邊(顯示在上面)；

?  主機斷電狀態，同時按住“返回鍵”+“向右鍵”，再將主機上電，設置成6線制、單防區型，防區取右邊(顯示在下面)；

5、主機蜂鳴器說明

?  主機報警時，蜂鳴器每秒響?聲。同時LCD液晶屏?xí)袑?yīng)的報警顯示。

?  根據機型不同，主機開機時會有1至4聲的開機提示音。

?  主機按鍵操作時，有效操作時蜂鳴器會響1聲，無效操作時蜂鳴器會快速響3聲。

六、脈沖主機接線說明

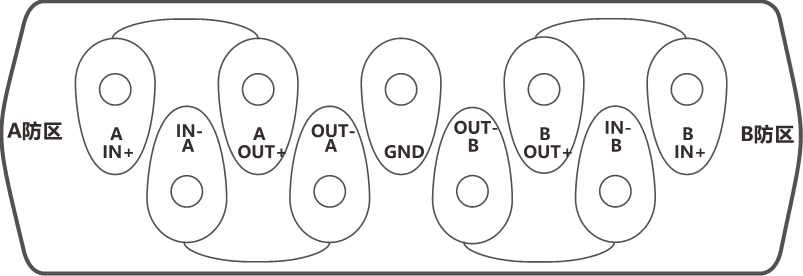

1、主機底部接口說明?意圖

2、四線制雙防區脈沖主機高壓輸出接線示意圖

1）紅色接線柱接線說明

四線制雙防區主機，以中間的黑色(GND)接線柱來分：左邊的A防區和右邊的B防區。

每個防區按上下分成+、-兩組高壓回路。

A-OUT+和A-IN+為一組回路；A-OUT-和A-IN- 為一組回路。

B-OUT+和B-IN+為一組回路；B-OUT-和B-IN- 為一組回路。

黑色(GND)接線柱：黑色端子為主機的高壓輸出接地端子，接地電阻要求≤10Ω。

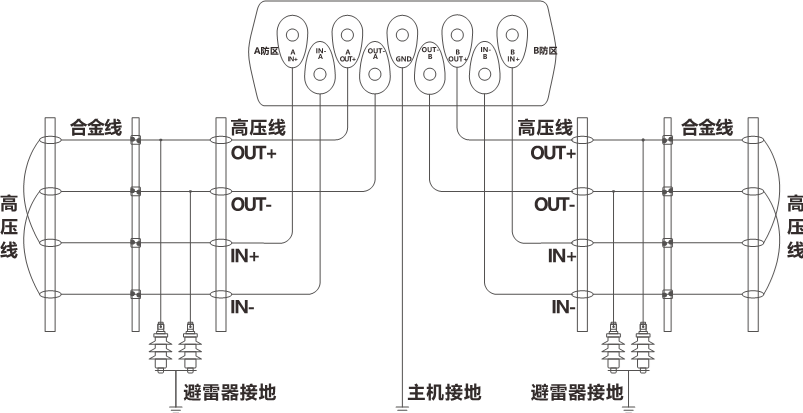

2）四線制脈沖圍欄接線示意圖

注意：主機接地與避雷器接地，需間隔10m以上。

2、六線制雙防區脈沖主機高壓輸出接線示意圖

1）紅色接線柱接線說明

六線制雙防區主機，以中間的??(GND)接線柱來分：左邊的A防區和右邊的B防區。

每個防區按上下分成+、-兩組高壓回路。

A-OUT+和A-IN+1和A-IN+2為?組回路；A-OUT-和A-IN-1和A-IN-2為?組回路。

B-OUT+和B-IN+1和B-IN+2為?組回路；B-OUT-和B-IN-1和B-IN-2為?組回路。

黑色(GND)接線柱：黑色端子為主機的高壓輸出接地端子，接地電阻要求≤10Ω。

2）六線制脈沖圍欄接線示意圖

注意：主機接地與避雷器接地，需間隔10m以上。

七、產品安裝說明

脈沖電子圍欄一般分為落地式、附屬式和墻頂式三種基本安裝方式。

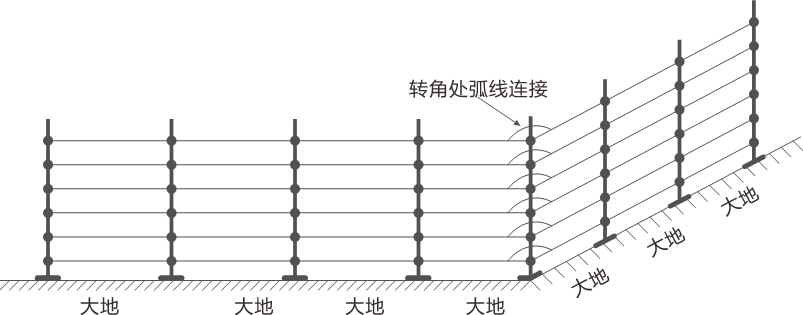

1、落地式安裝

落地式安裝，前端圍欄直接架設在地面上，安裝高度不低于1.8米，線制不少于12線。考慮到設備和人身安全，要求在落地式電子圍的一側或兩側，安裝一般不低于1.2m的防護墻或圍墻。其間的凈空距離應不小于1m。使落地式電子圍欄正常工作部位處于一個公眾通常難以接近的封閉區域內。

2、附屬式安裝

附屬式安裝，主要用在有較高安全級要求而不消耗外圍土地的場合，對現有圍墻有三點要求。一是圍墻應有足夠的牢度，能承受電子圍欄的張力和壓力。二是圍墻的高度應不低于2m。三是圍墻的網孔必須小于50mm，以免人手伸入，觸及附屬在墻內側的電子圍欄。

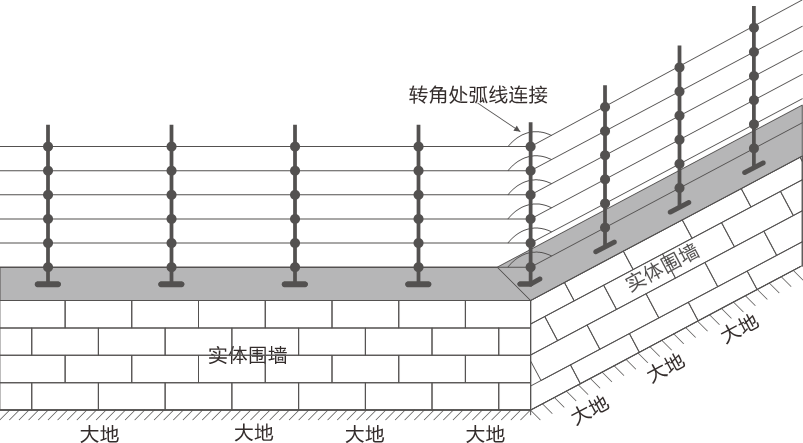

2、墻頂式安裝

墻頂式安裝，目前較為普及，架設在現有圍墻的頂部上方，可以垂直安裝也可以傾斜角度安裝。圍墻的高度應在2m以上。電子圍欄最上面一根線離圍墻的間距＞750mm，最下面一根線離墻頂?shù)拈g距為150mm±20mm。

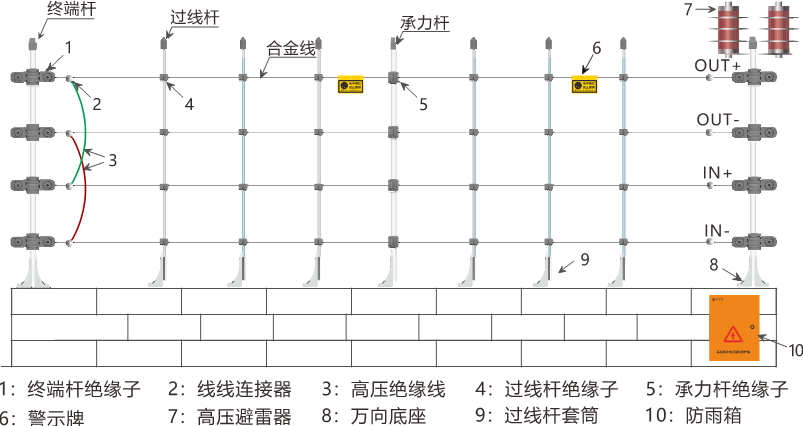

八、脈沖電子圍欄配件安裝圖

九、脈沖電子圍欄接地說明

1、脈沖電子圍欄接地方法：根據接地性質，需要將避雷接地與前端脈沖主機高壓接地分別各用一個接地體（或者接地樁），且兩個接地體之間相隔距離必須≥10米。

2、避雷器應先通過自身的螺母固定在避雷器安裝支架上面，避雷器通常安裝在脈沖主機的上方，也可安裝在墻體上，每一個防區必須安裝2個避雷器。

3、接地體（或者接地樁）材料尺寸要求：尺寸標準：≥50×50×5×1500mm（有Φ10mm以上的接地螺栓或孔）標準鍍鋅接地角鐵（材料規格符合GB/T7946-2015《脈沖電子圍欄及其安裝和安全運行》要求）。

4、接地體（或者接地樁）安裝要求：垂直打入地下，接地體與避雷器支架、脈沖主機防雨箱接地端可靠連接，接地電阻＜10Ω（測試設備為1000MΩ兆歐表），不夠時可加入降阻劑（降阻劑主要作用：降低周圍土壤電阻率）。

十、脈沖電子圍欄主機調試與報警試驗

1、通電前檢查

當電子圍欄全部安裝完成后，應進行一次全面檢查。檢查桿體是否裝牢，絕緣子的位置是否正確，導線架設是否正常；地線的接地電阻是否滿足要求；檢查高壓絕緣導線的連接是否正確，確認接線正確后，并確認所有人員已經離開周界圍欄。

2、打開主機電源開關，主機開機

開機后，進行高壓布防，主機有較強的脈沖聲發出。進行低壓布防，聲音明顯變小。

在高、低壓布撤防狀態，主機的LCD液晶屏有對應的顯示。

高、低布防狀態，主機沒有報警提示且無報警輸出，表示系統運行正常。

3、報警試驗

1、短路報警：用高壓絕緣線短接任意相鄰兩線或?qū)Φ貙樱?秒后，脈沖主機提示短路報警；消除觸發源后，報警復位，脈沖主機恢復正常。

2、斷線報警：拔掉任意一根接線柱上的絕緣線，3秒后，脈沖主機提示斷線報警；消除觸發源后，報警復位，脈沖主機恢復正常。
