第一章、產品功能與特點

智能張力電子圍欄系統是一種新型的實體防范電子圍欄。它采用了全新的張力探測技術及特殊的信號處理方式，能有效的防止非法入侵，并對入侵者強行逾越行為提供及時、準確的報警提醒，是安全、可靠且智能的周界防入侵報警系統。

系統采用3.0寸液晶屏顯示，顯示信息一應俱全，人性化人機交互界面，智能辨別防區報警模式(觸網、斷線、防拆)，自動記錄報警時間。

1、最多可同時管理 255個 防區；

2、采用3.0寸128*64點陣液晶屏顯示，有效顯示主機狀態和設置參數；

3、采用4*4矩陣操作鍵盤，設置參數方便快捷；

4、同時具備RS-485、TCP/IP網絡通訊，用戶可根據現場情況選擇適合的通訊方式布線；

5、主機具有多種接口，485通信接口，網絡接口，蓄電池接口，和1組常開常閉輸出接口，1組12V警號輸出接口；

6、1~32線任意組合，滿足不同項目需求；

7、實時顯示防區張力值；

8、可同時或分開對各防區各張力線設置“觸網閥值”和“松弛閥值”；

9、具有多種檢測報警功能，如：觸網、松馳、斷線、過緊、入侵、模塊拆開、主機拆開、電池供電、電源低壓、主機離線、模塊離線等；

10、支持“張力過緊報警值”和“斷線報警值”設置，常用默認設置即可。如在圍欄受到強力破壞時(被倒下的大樹壓到或壓斷)，主機會持續輸出報警，不接受“消警”操作控制；

11、可設置“禁止撤防”功能，不解警就不能進行撤防操作；

12、支持3組定時布/撤防功能；

13、可隨意設置主機的報警靈敏度，有效過濾誤報（如大風）問題；

14、有多種快捷操作功能：布防，撤防，消警，查看報警記錄，靜音等；

15、支持黑匣子記錄，可記錄日常操作記錄（對主機的快捷操作如：布防，撤防，消警等操作）、報警記錄（報警時間，報警防區號和報警類型）等；

16、支持鍵盤鎖，可設置多種快捷操作的密碼開關（布/撤防等操作需要輸入密碼正確才能生效，避免非法撤防操作），雙重密碼設置，菜單密碼與操作密碼各自獨立，管理更安全；

17、多種消警模式選擇（“防區消警”、“手動消警”和“定時消警”）；

18、自動讀取已連接防區號，設置更簡單；

19、主機自帶時鐘功能，即使停電，也不需要重新設置時間；

20、獨有“外箱拆開”報警功能，在不增加外部開關的前提下，實現外部防雨箱打開報警；

21、支持無線遙控功能，可添加遙控器，實現遙控快捷操作；

22、DC12V輸入電源 (標配AC110~220V轉 DC12V3A 外置變壓器)， 最廣泛應用的電源方案，使維護更簡單；還可輕松配置POE供電；

第二章  產品說明

一、產品設計依據

我司根據中華人民共和國公共安全行業標準GA/T1032-2013《張力式電子圍欄通用技術要求》文件的要求，設計開發AN系列張力電子圍欄系統。

二、產品特性

1、可以直觀顯示每道張力線的張力值以及各線防御狀態。

2、可通過鍵盤遠程操作，可以支持255個防區。

3、直觀的防區號顯示。

4、快速安裝，無需拆開控制桿調試，連接好張力線，開機即可正常工作。

5、工作中根據環境變化，自動調整張力線靜態值，有效提高報警準確率。

6、支持圍欄入侵報警、斷線報警、松弛報警、主機掉電報警、主機防拆報警、電池低壓、前端控制桿防拆報警、控制桿通訊失敗等多種報警功能。

7、每個防區可以同時支持警號、開關量等報警輸出。

8、可支持4線制、6線制、單防區、雙防區等前端控制桿。

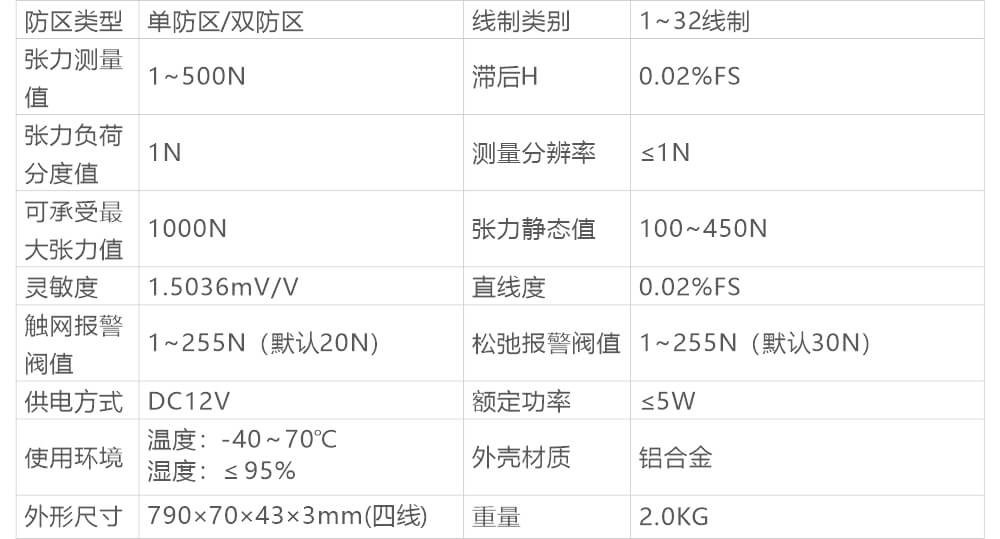

三、張力電子圍欄主機技術參數

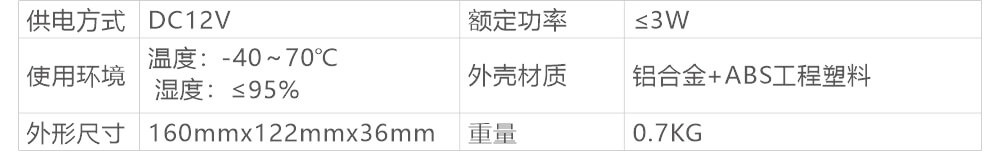

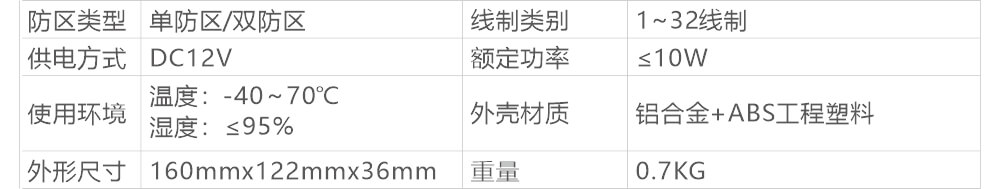

四、管理鍵盤技術參數

五、張力控制桿技術參數

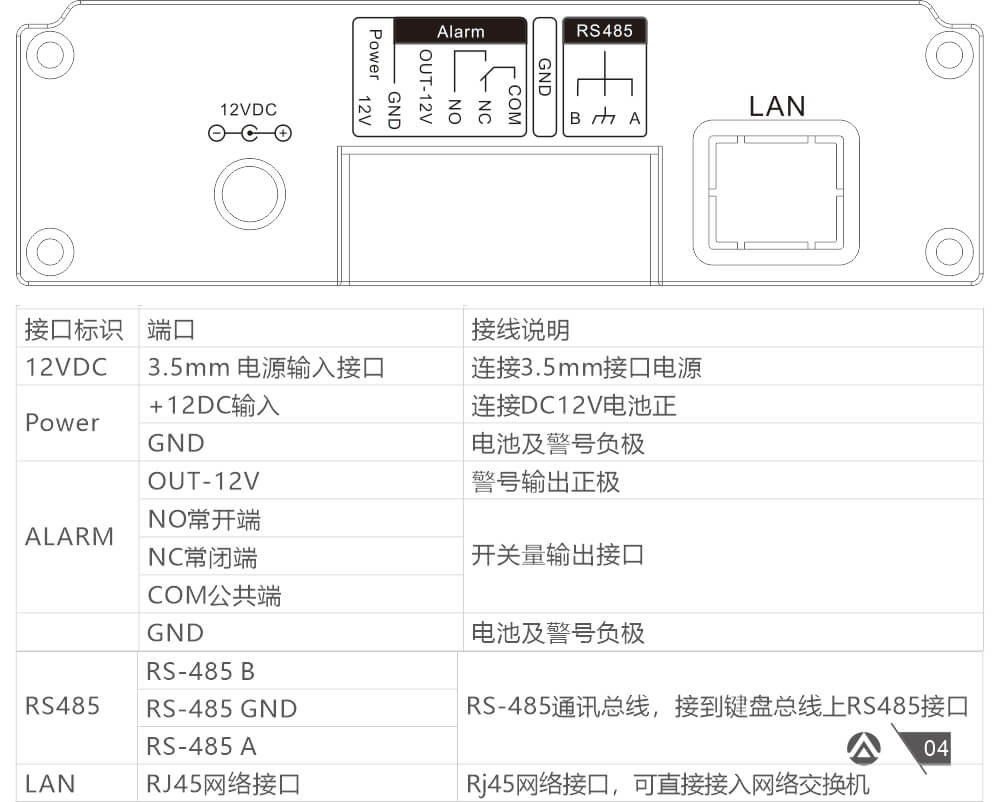

六、張力電子圍欄主機接口

接線端口1

接線端口2

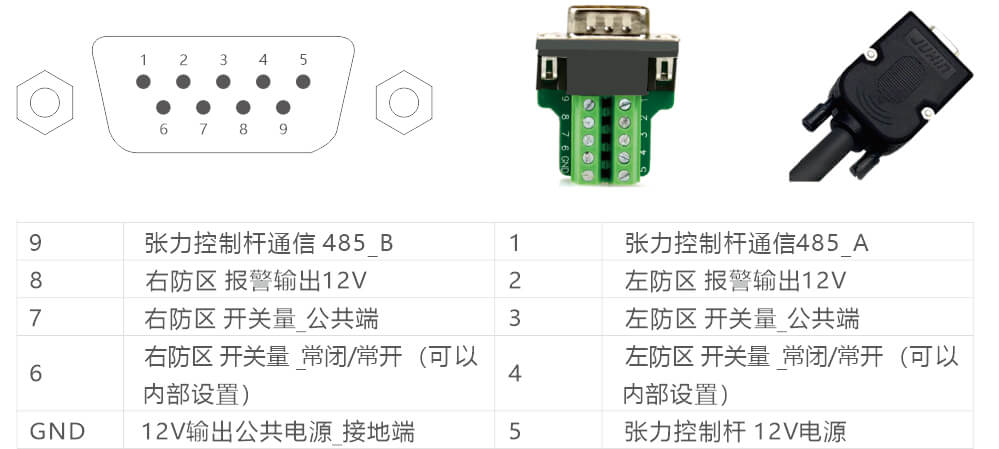

它是DB9公針接口擴展出來的接線端子。用于防區報警輸出和與張力控制桿的通信。

七、張力電子圍欄主機鍵盤接口

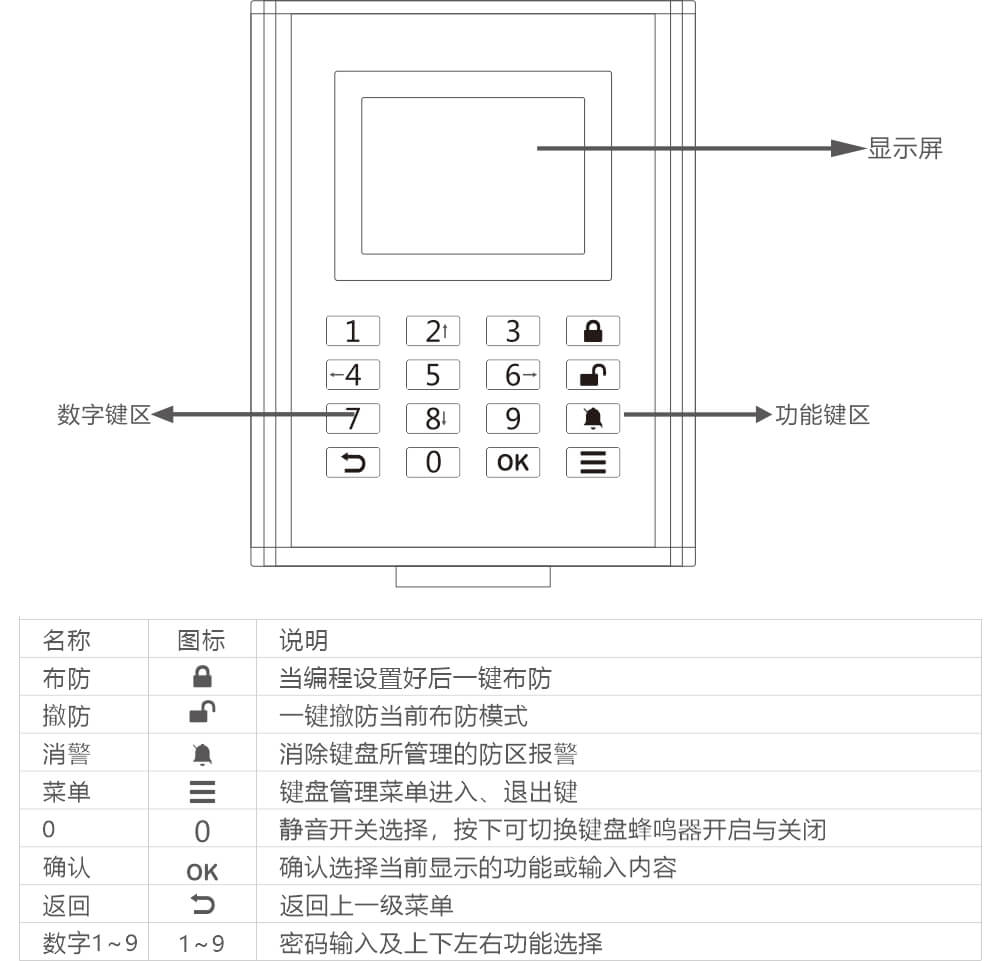

八、張力電子圍欄主機外觀

九、張力電子圍欄鍵盤外觀

(與張力圍欄主機外觀正面及按鍵功能完全一致，請參考本頁張力電子圍欄主機外觀及說明，此處不再贅述)

第三章 系統接線說明

一、張力圍欄主機與鍵盤接線圖

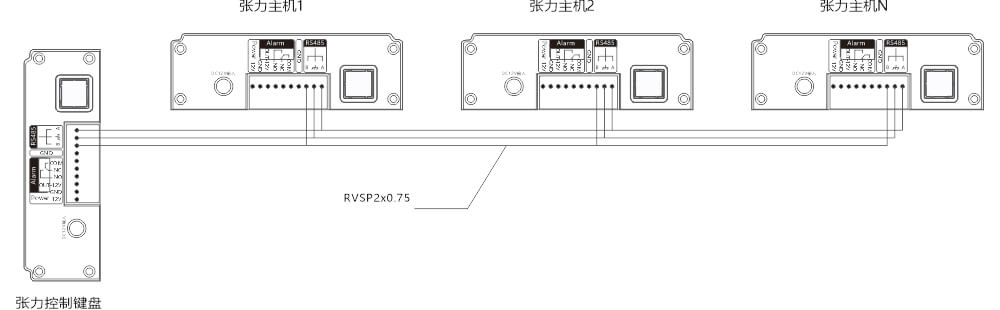

下圖為張力圍欄主機與控制鍵盤接線圖，通過RS-485總線通訊，鍵盤通訊距離在不受外界干擾的情況下能達到1200米，如需延長通訊距離可外加中繼器，每增加一個中繼器可延長1200米。

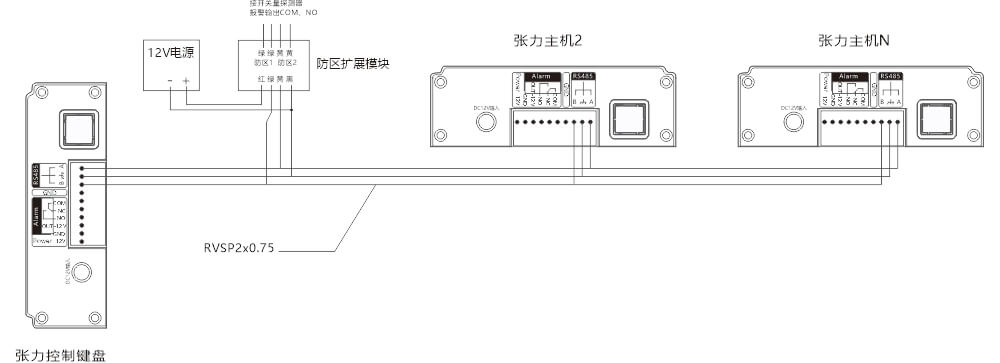

二、張力圍欄控制鍵盤與防區擴展模塊、張力圍欄主機接線圖

下圖為張力圍欄控制鍵盤與防區擴展模塊、張力圍欄主機接線圖，功能同上圖。

第四章 操作說明

一、張力圍欄主機操作說明

1、張力圍欄主機顯示說明

1.1、輪詢界面：

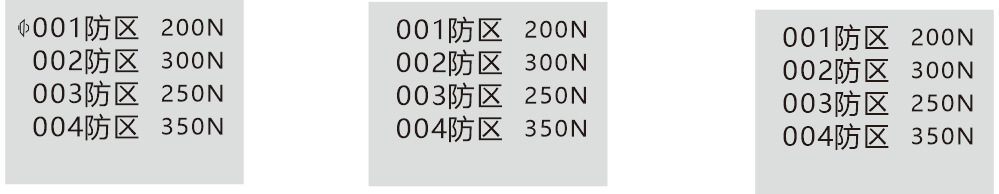

當張力圍欄主機通電后正常運行時會輪流顯示運行狀態，如防區號、防區狀態、每條線的狀態等。如下圖所示：

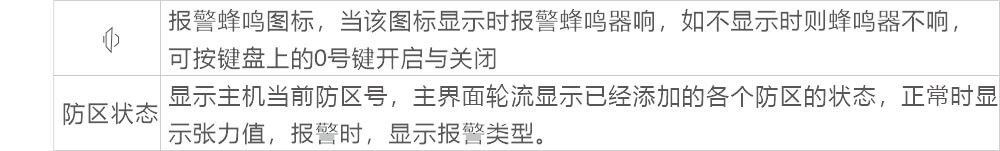

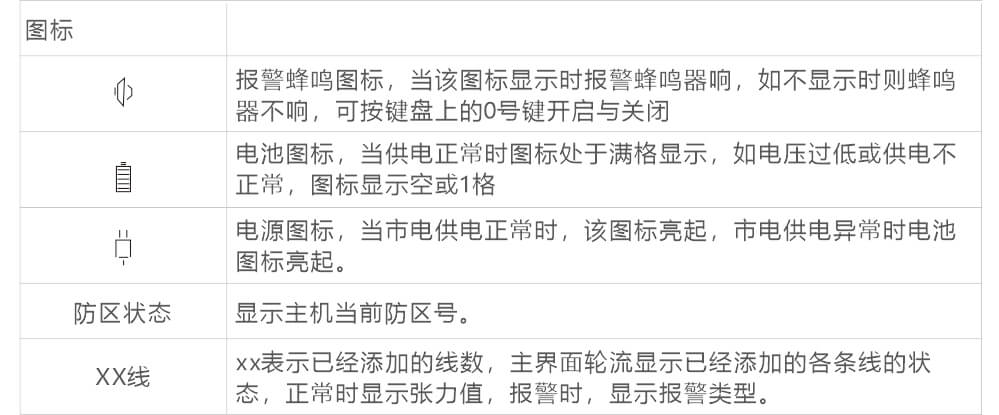

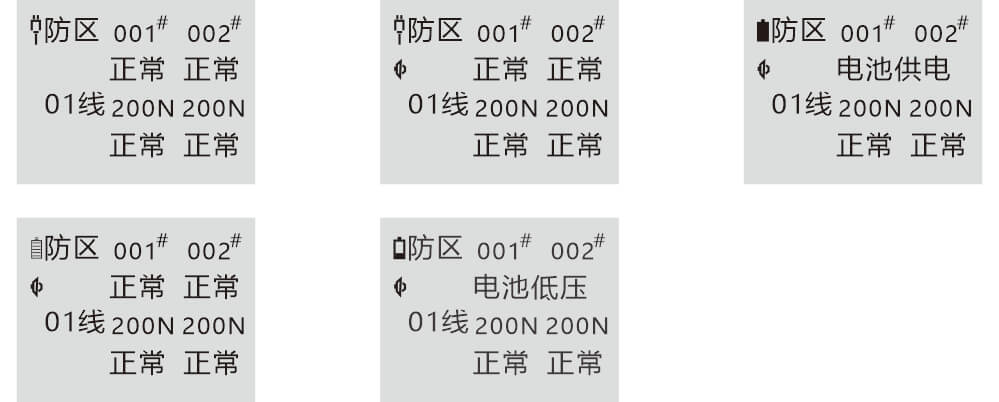

1.2、張力圍欄主機顯示說明

2、蜂鳴器提示音說明：

2.1、按鍵有效時，主機會發出“BI”一聲響。

2.2、按鍵無效操作時，主機會發出“BI，BI，BI”很快的連續3聲響。

2.3、在“蜂鳴器”功能開啟的狀態下，顯示屏左上角會顯示蜂鳴器圖標，主機報警時蜂鳴器會發出1次/S的“BI...”一聲響。

3、背光顯示說明：

主機背光關閉時，首次按鍵只起到打開顯示背光的作用。背光打開后按鍵就可以正常操作。無按鍵操作60S后背光自動關閉。如有新的報警產生時，背光自動亮起60S。

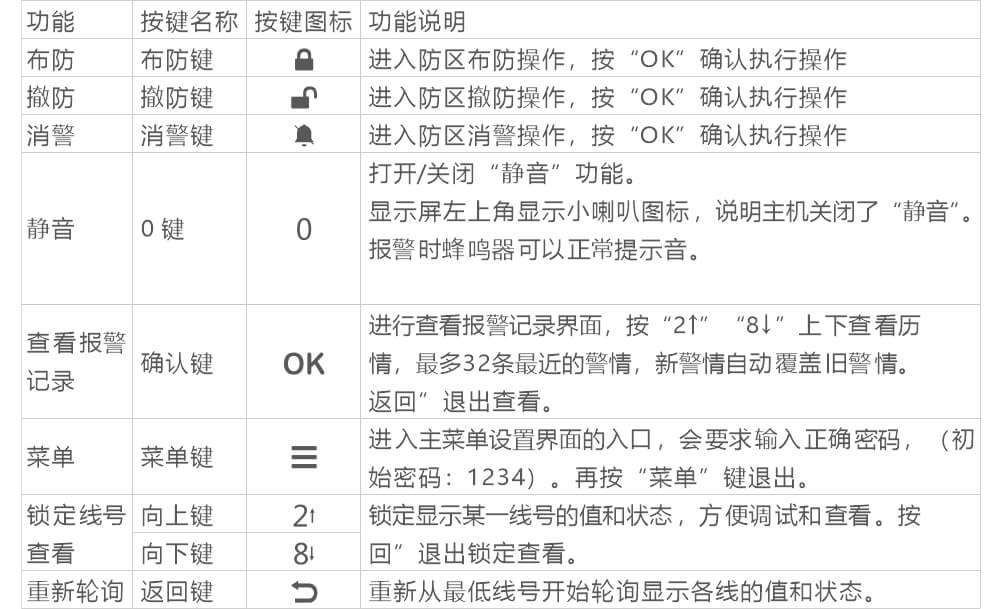

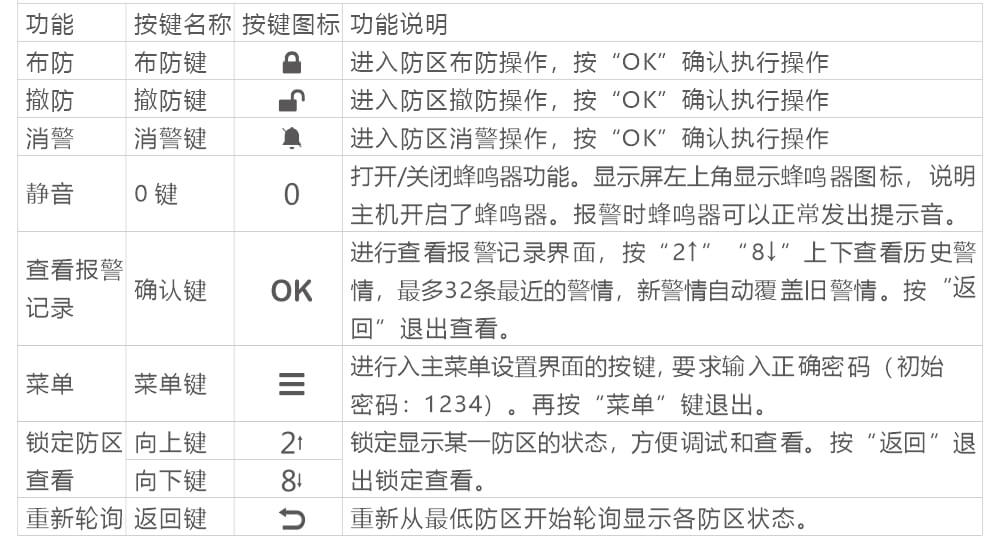

二、按鍵功能說明

1、方向操作鍵：

“2↑”“←4”“6→”“8↓”在菜單設置中，這4個按鍵起到調整設置位置和設置值的作用。

2、快捷操作：

在“張力電子圍欄主機輪詢狀態”下的快捷操作：

在張力電子圍欄主機輪詢狀態，防區號下對應顯示該防區的狀態，如果這個防區有多根線上有報警，會優先顯示最低線號的警情到防區狀態位置。按“2↑”“8↓”可以鎖定顯示某一線號的值和狀態，方便調試和查看。

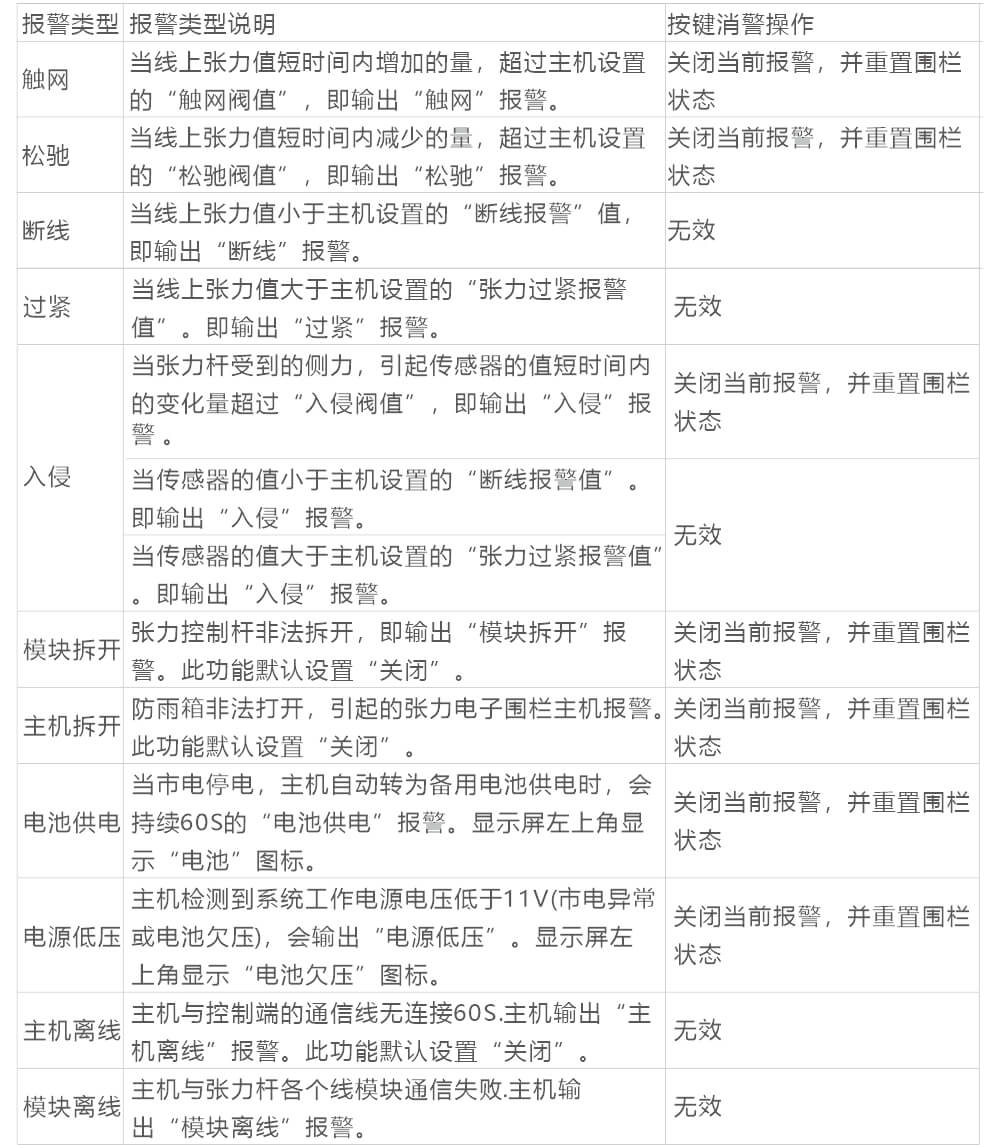

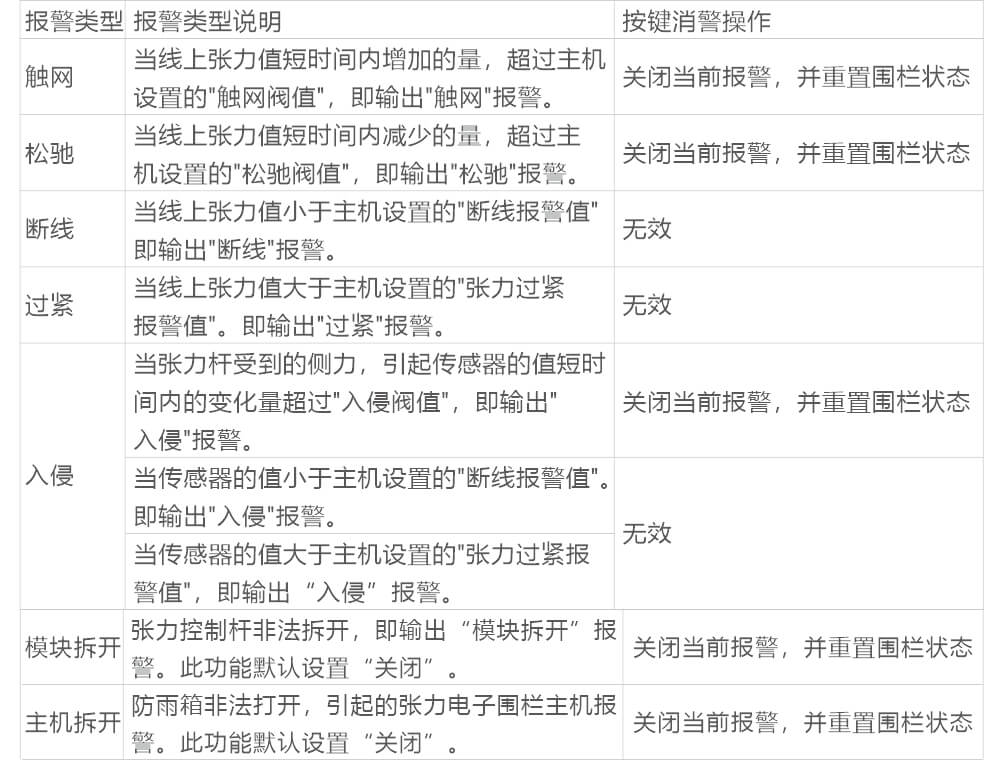

3、報警類型說明

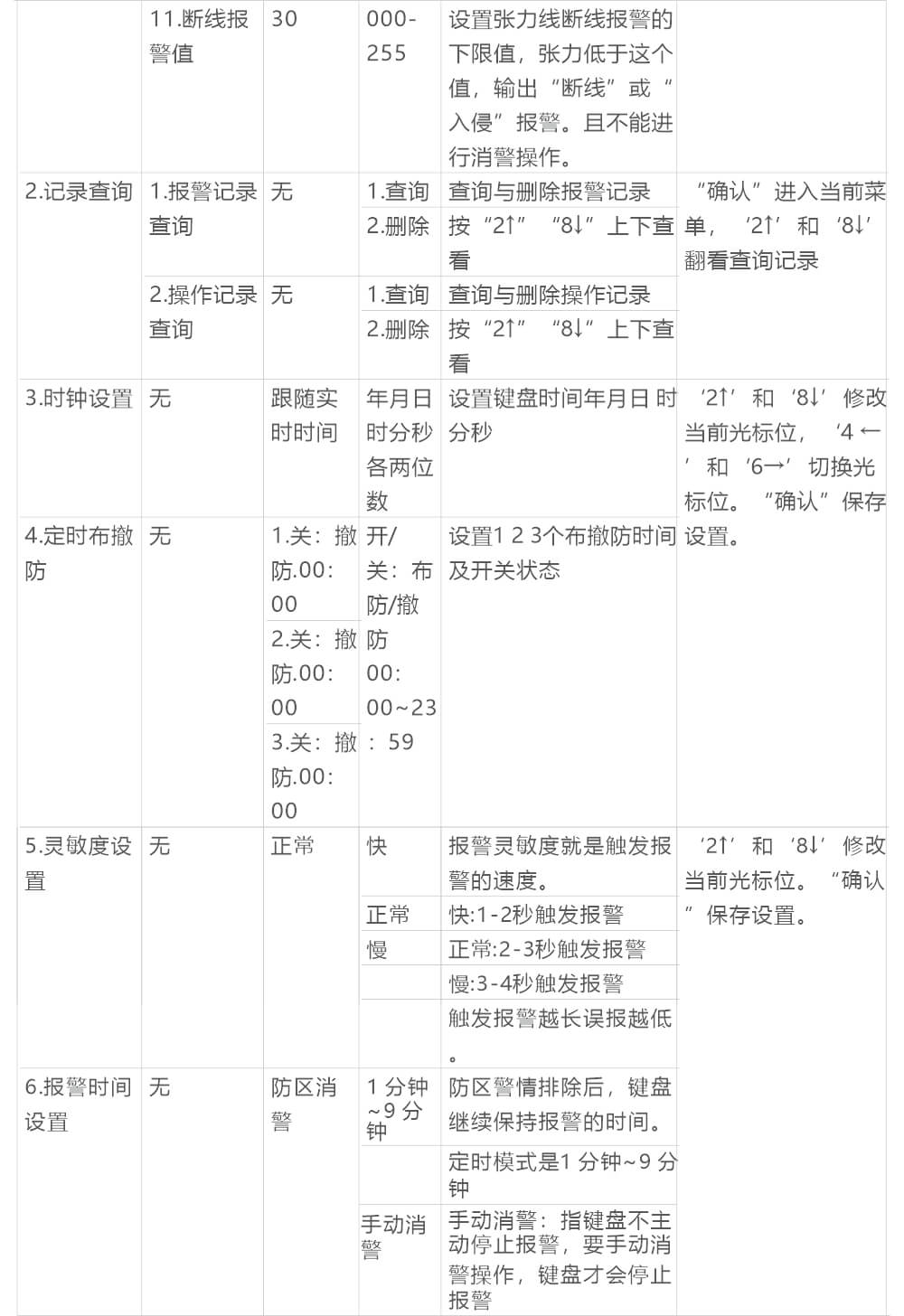

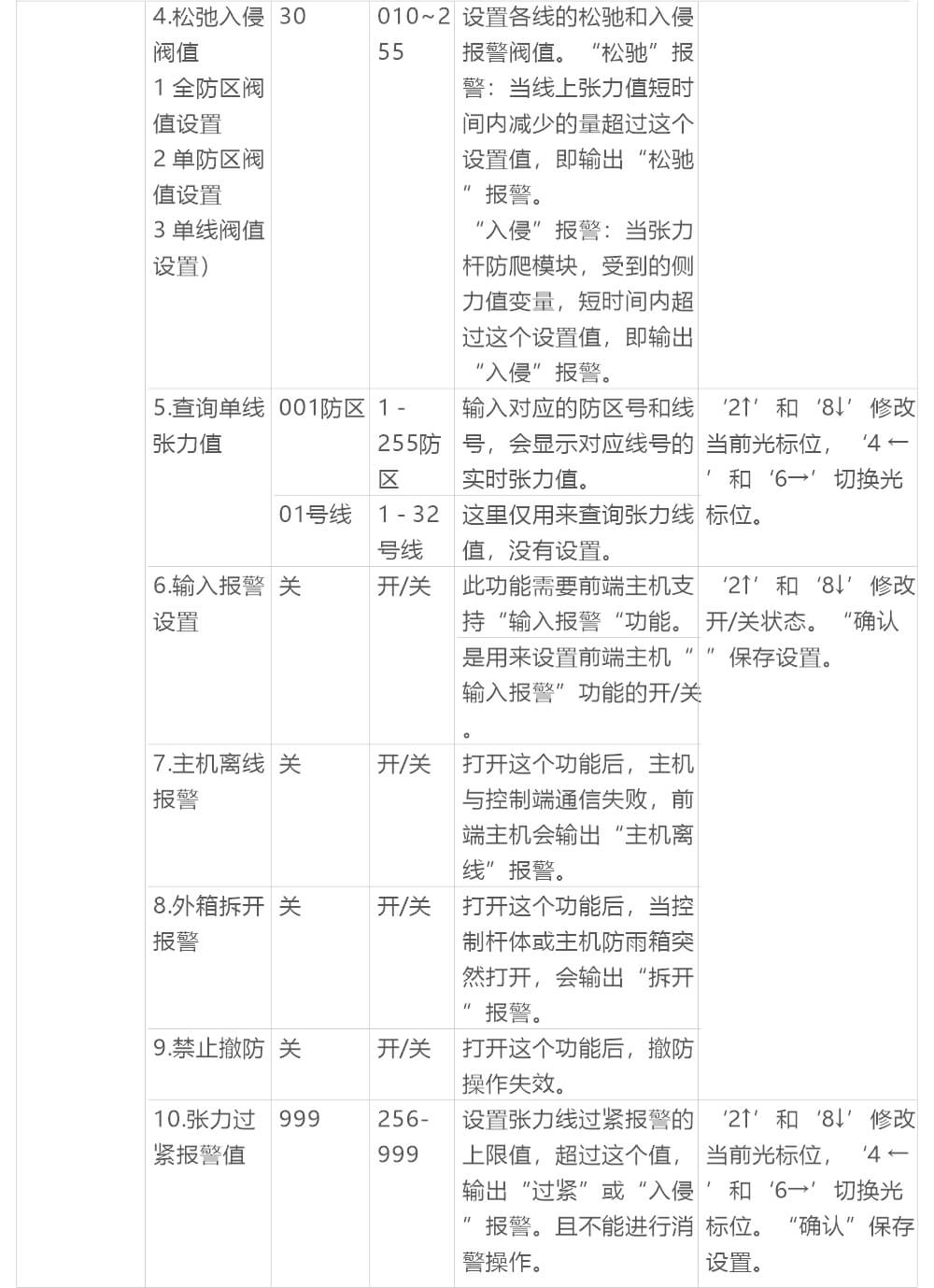

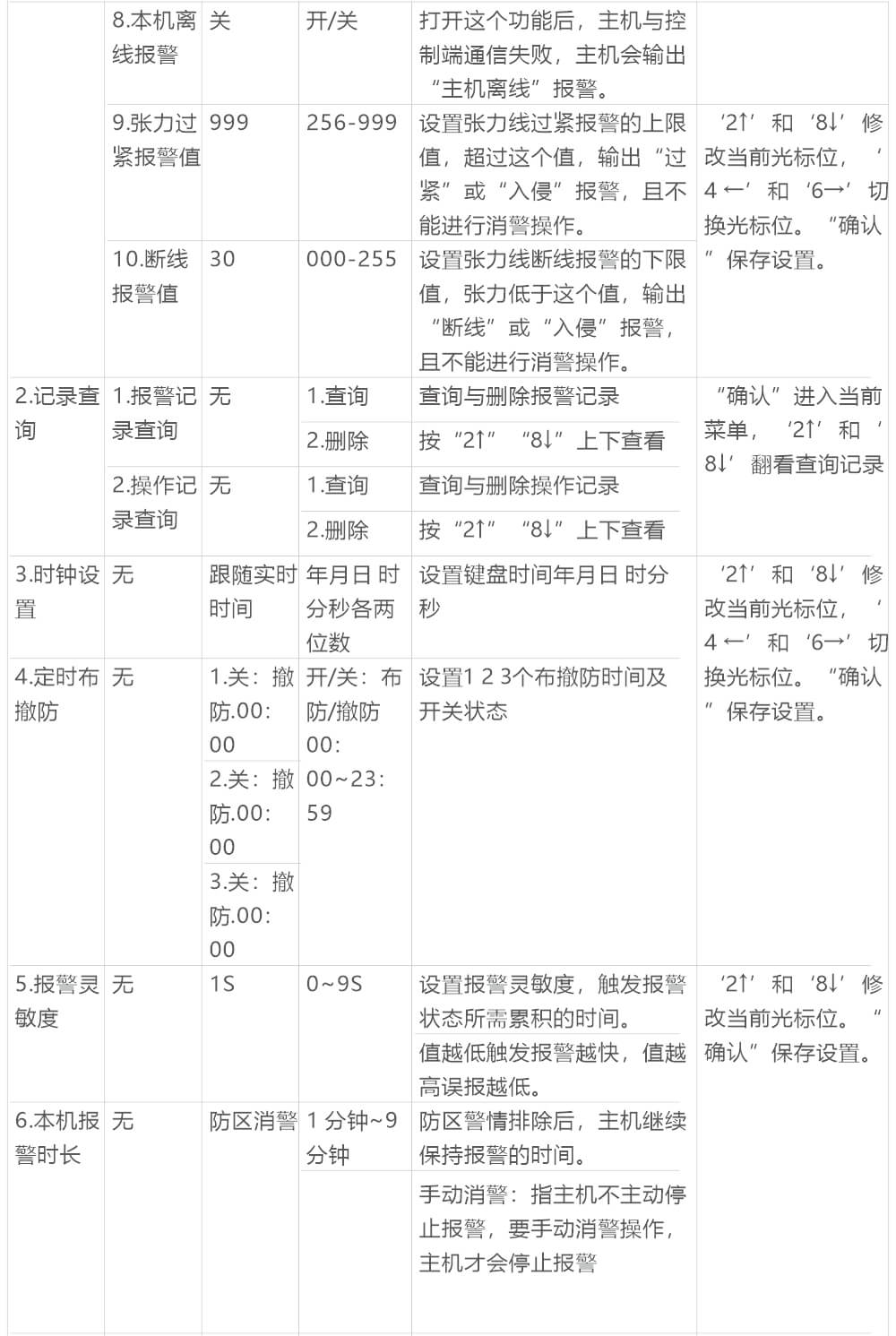

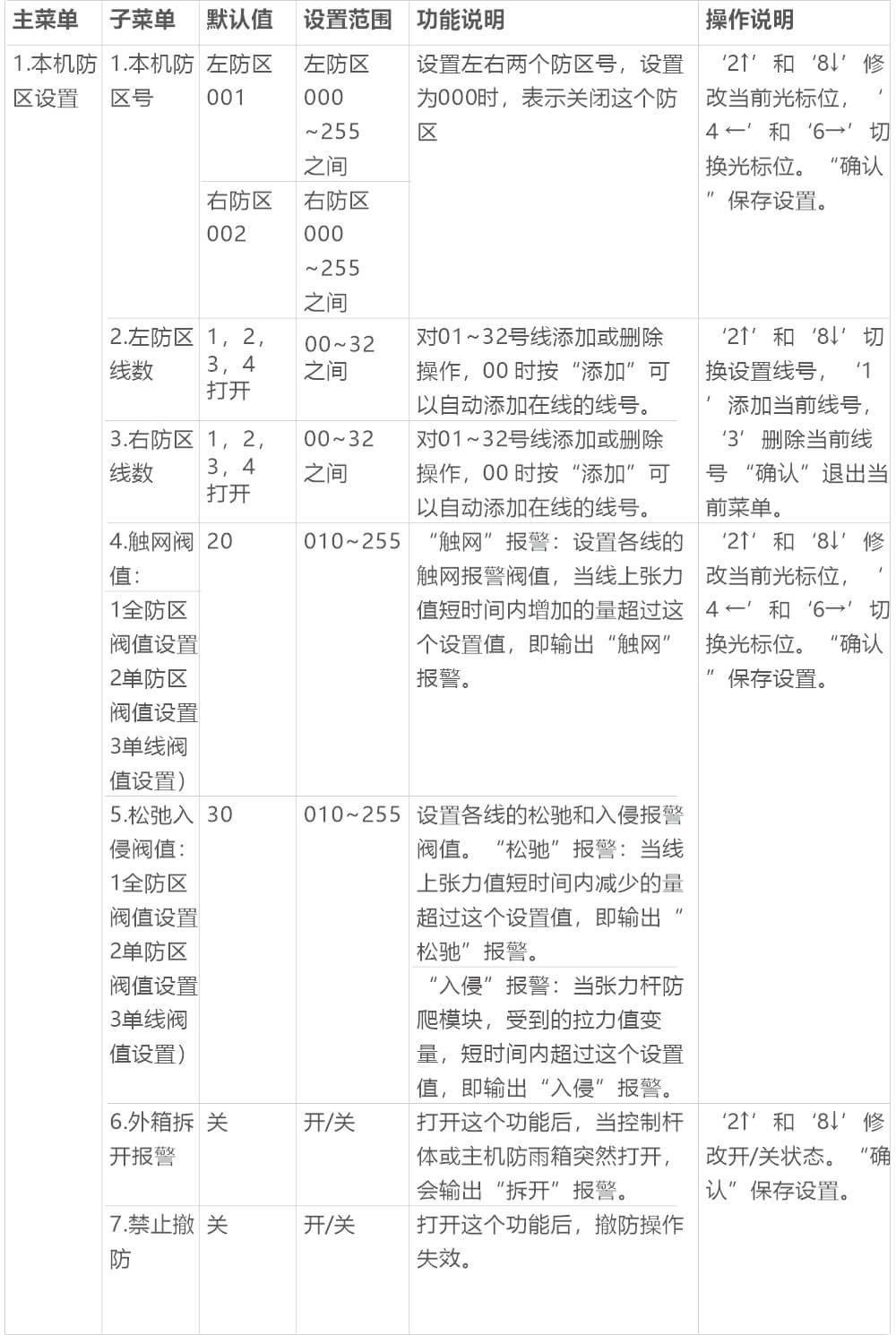

4、主機菜單說明

三、張力圍欄鍵盤操作說明

1、張力圍欄鍵盤顯示說明

1.1輪詢界面：

當張力圍欄鍵盤通電后正常運行時會輪流顯示運行狀態，如防區號、防區狀態等。如圖：

1.2張力圍欄鍵盤顯示說明

2、快捷操作：

在“張力電子圍欄主機鍵盤輪詢狀態”下的快捷操作：

在主機輪詢狀態下，防區號后顯示該防區的狀態，如果有某個防區報警，第一行會優先顯示報警防區的狀態。按“2↑”“8↓”可以鎖定顯示某一防區的狀態，方便調試和查看。

3、報警類型說明

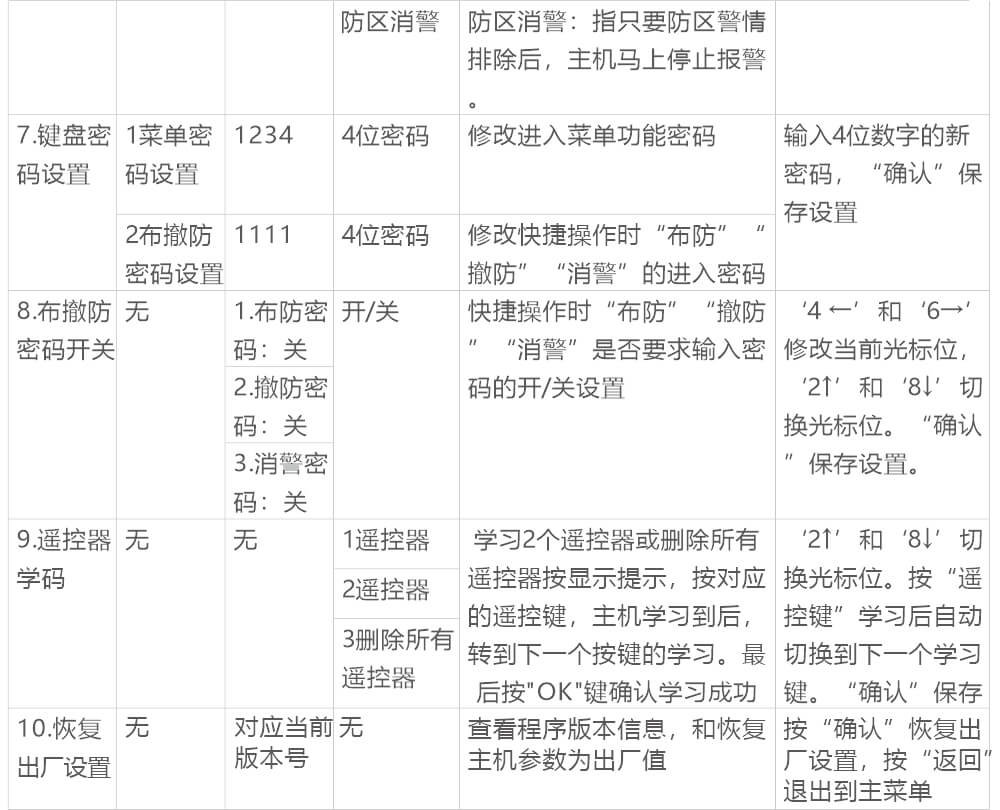

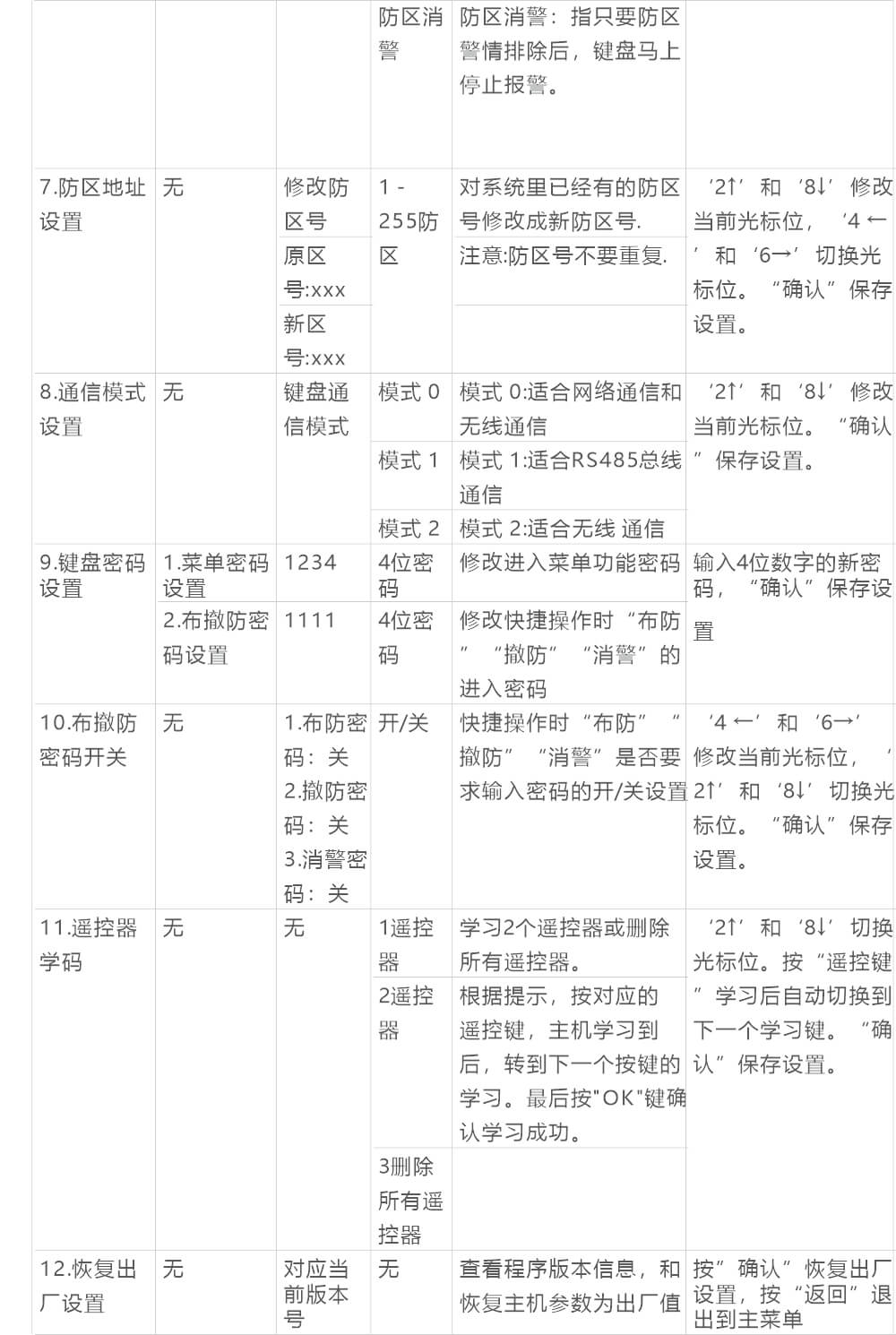

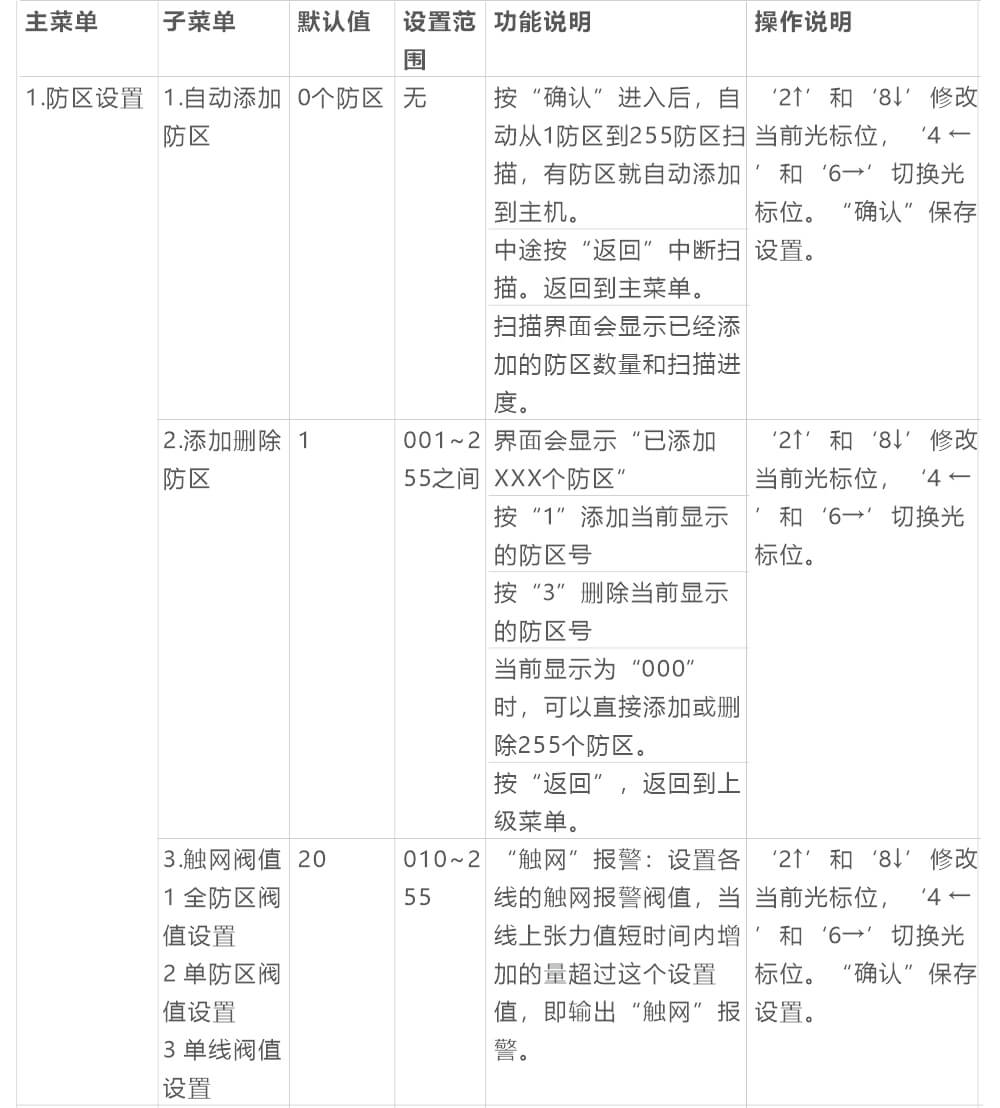

四、張力電子圍欄鍵盤菜單說明：

第五章 張力電子圍欄系統工作說明

一、張力電子圍欄系統圖及工作原理

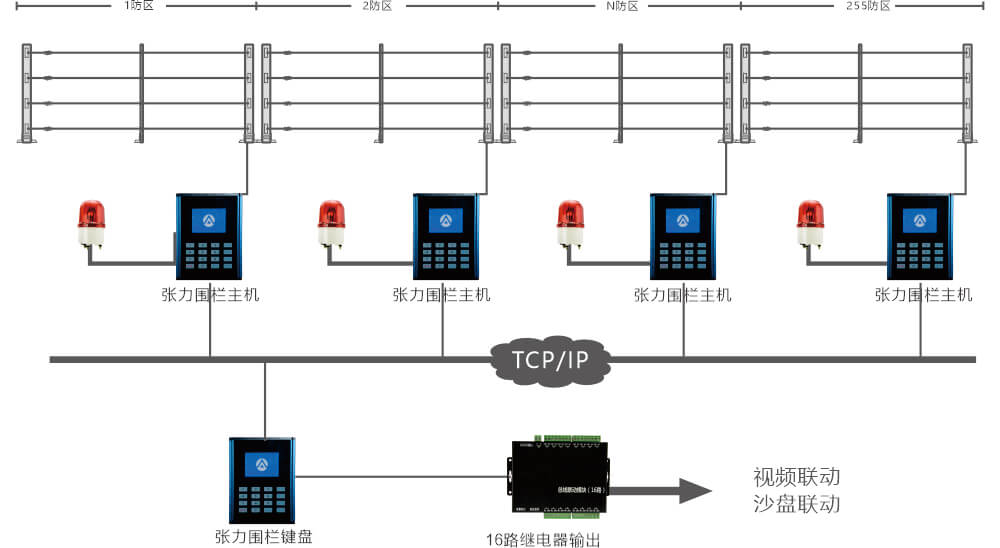

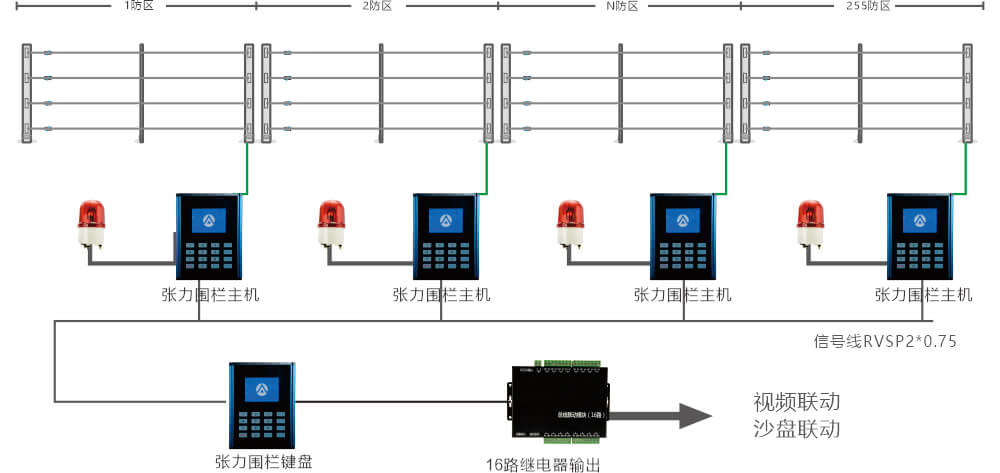

1、張力電子圍欄系統圖

1.1、RS-485總線通訊

1.2、TCP/IP通訊

2、張力電子圍欄系統工作原理

張力電子圍欄是一種防止人體逾越的實體障礙物和感知攀爬、拉壓、剪斷等入侵行為的機電裝置的集合體，是一種新型周界防入侵報警設施。它是一種“有形”的報警系統，給入侵者“可見”的威懾感，令其產生心理壓力，其把報警和警戒有機地結合起來，達到以防為主，防報結合的目的。安裝該系統后，相當于在圍墻頂上形成一道“有形”的電子屏障，增加了圍墻的高度，使從墻內外都不能輕易攀越入侵或逃離。

張力電子圍欄由于采用全新的探測方式和特殊的信號處理方法，將環境因素對張力報警閥值變化的影響降到最低，與紅外類周界探測器相比，其環境適應性有較顯著的提高。

張力電子圍欄由前端設備（金屬部分與電子部分）和終端控制部分組成。其中前端設備有控制桿、終端桿、過線桿、張力線、收緊裝置、固定件、張力模塊組成。終端有張力控制主機、張力電子圍欄主機鍵盤組成。

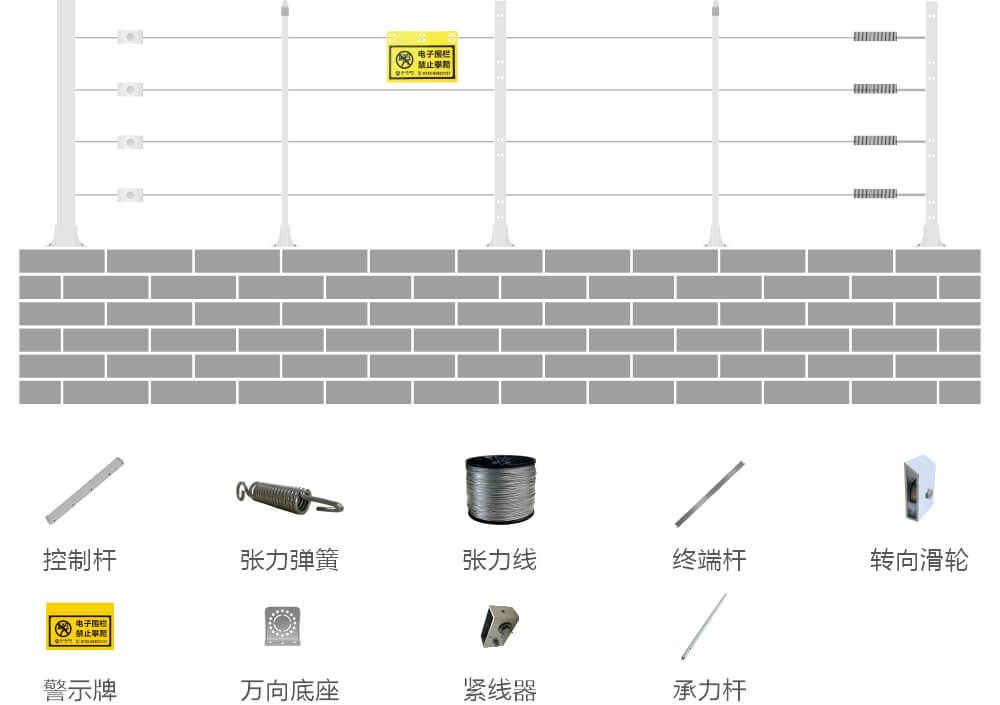

3、張力電子圍欄前端連接示意圖

二、張力電子圍欄系統工作說明

1、張力式電子圍欄啟動過程

張力式電子圍欄前端控制桿張力線均連接好、收緊后，將控制桿電源、通訊接頭插進張力式電子圍欄主機模塊接口后，則準備就緒，此時可以給張力主機接通DC12V電源，張力主機通電后，開始自檢并與控制桿進行通訊。當通訊成功之后，通過手動讀取兩邊防區的線號，讀取完成之后主機上會顯示每一根張力線的當前張力值，此時主機正常工作。

如果用戶需要調整張力線的靜態值，可以先將主機撤防，通過按“2↑”、“8↓”鎖定要調整的線號對著主機上顯示的張力值收緊各張力線，調整完成后重新對主機布防，這樣張力主機會記錄下當前新的靜態值。

2、張力式電子圍欄報警說明

2.1、張力線觸網報警

張力主機出廠時默認的觸網閥值是20N，即當張力線受到外力作用被拉緊時，當前張力值超出靜態值20N以上，并持續作用超過設定的1~3秒時間，則產生觸網報警。此時張力主機上對應的張力線顯示“觸網”，表示該張力線有報警產生。觸網閥值可以根據現場情況通過鍵盤進行調整，調整范圍在1N~255N之間。持續作用時間(即報警延時)可以用過鍵盤進行設置，出廠默認值為1秒。

2.2、張力線松弛報警

張力主機出廠時默認的松弛閥值是30N，即當張力線受到外力作用發生松弛時，當前張力值低于靜態值30N以上，并持續作用超過設定的1~3秒時間，則產生松弛報警。此時張力主機上對應的張力線顯示“松弛”，表示該張力線有報警產生。松弛閥值出廠時默認為30N，用戶可以根據現場情況通過鍵盤進行調整，調整范圍在1N~255N之間。持續作用時間(即報警延時)可以用過鍵盤進行設置，出廠默認值為1秒。

2.3、張力線斷線報警

當張力值低于設定的斷線閥值并維持超過設定的1~3秒時間，則產生斷線報警。此時張力主機上對應的張力線報警，主機上對應的防區顯示“斷線”。持續作用時間(即報警延時)可以用過鍵盤進行設置，出廠默認值為1秒。

2.4、主機防拆報警（此功能默認關閉，測試前要先打開。）

當防雨箱被打開時，此時會產生主機防拆報警，主機上顯示“外箱拆開報警”。

2.5、控制桿防拆報警（此功能默認關閉，測試前要先打開。）

當控制桿外殼被拆開時，此時會產生控制桿防拆報警，張力主機上顯示“拆開”。

2.6、模塊離線報警

當控制桿與張力主機通訊失敗時，主機報警并顯示“模塊離線”。

2.7、電池供電報警

當市電停電時，張力主機自動切換為備用電源供電，并發出一次電池供電報警。

2.8、電池低壓報警

當張力主機采用電池供電，且電池電量不足時，張力主機會發出電池低壓報警。

第六章 安裝使用說明

一、張力式電子圍欄安裝使用說明

1、防區劃分

張力電子圍欄的防區設置相當重要，防區設置過長，圍欄張力線承受力會增大，圍欄的結構要求也會相應增強。為了提高系統的穩定性和可靠性，滿足各類項目的要求。因此，防區設置要有嚴格要求。

張力電子圍欄的防區設置的原則是：常規直線圍墻每個防區不超過40米。弧線圍墻或有轉彎的地方每個防區長度不超過30米。

在不適宜安裝張力式電子圍欄的場所（如邊門，墻體不牢固處等）安裝主動紅外探測器，以確保整個系統無安防死角。

2、安裝步驟

正確安裝是整個系統高效可靠運行的前提，不正確的安裝會使系統效率降低，誤報增加。為了確保張力電子圍欄系統高效可靠地工作，必須嚴格按照標準進行安裝。安裝應美觀而無死角；安裝完畢后對整個系統的所有部件徹底檢查；維持始終如一的高質量安裝。

電子圍墻部件的數量決定于防區長度、張力線的線數/間距、圍墻形狀、安裝要求（直裝、斜裝、側面直裝、側面斜裝）。

2.1圍欄前端結構形式的選擇

墻頂直裝式，架設在現有圍墻的頂部上方，適用于墻體比較結實，頂部是個平面，圍欄的高度為0.8m左右，安裝要求電子圍欄最上面一根線離圍墻的間距大于750mm，最下面一根線離墻頂?shù)拈g距為150±20mm。

頂裝方式施工比較難，需高空作業，有時還需要做一些清理工作。中間支撐桿和終端受力桿也要配套采用墻頂直裝式的，在防區的末端用終端受力桿通過彈簧固定張力線。

如果墻體頂部老化不結實、墻體頂部沒有凸檐的情況下就可以用附屬直裝式。桿件安裝在墻體側面可以避開不結實的墻頂部分。這種方式節省空間，施工也比較容易，很少高空作業，但有時也需要一些清理工作。中間支撐桿和終端受力桿要選用結構一樣的配套使用。

附屬角度式適用于特殊施工工況，一般是為了避開墻體頂部的凸檐或是其他建筑物，也可以根據客戶要求選擇。安裝時桿體固定在墻體側面，與墻體成一角度。

2.2安裝前注意事項

張力式電子圍欄對現有圍墻有兩點要求：一是墻體應有足夠的牢度，能承受電子圍欄的張力和壓力；二是圍墻較平緩，沒有大的曲折起伏。每個防區中間每隔3～5米應安裝一根中間支撐桿，在拐彎處應安裝終端受力桿且終端受力桿上裝配轉向支架（滑輪）轉向張力線。所有探測控制桿、中間支撐桿及終端受力桿應牢固安裝。

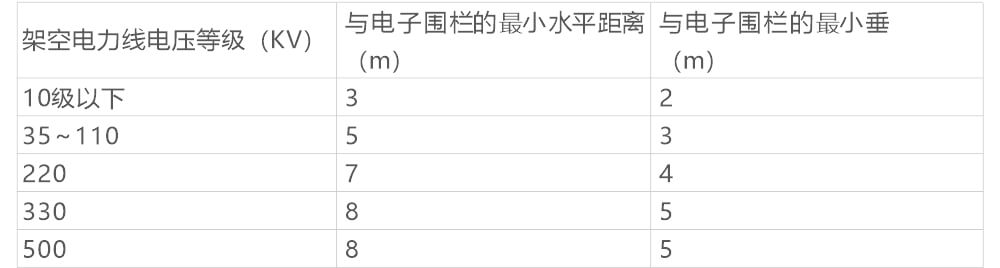

電子圍欄應與電力線路保持足夠的安全距離。其間的最小距離如下圖所示。

2.3、張力式電子圍欄前端安裝步驟

注意調節整個防區的張力線在同一平面上，這樣有利于減小阻力，提高報警的可靠性。

探測控制桿的安裝選擇安裝方式后，保證探測控制桿最下面一根張力線距墻頂150±20mm安裝?？紤]到承力強度，用4個膨脹螺釘固定在墻體上。探測控制桿應具有獨立的可靠接地裝置，接地電阻應不大于4Ω。

終端受力桿的安裝選擇和探測控制桿同樣安裝方式的桿體，保證桿體最下面一根張力線距墻頂150±20mm，桿體不能歪斜，用4個膨脹螺釘固定在墻體上。終端受力桿上十字形圓形孔為張力彈簧固定孔，圓孔為轉向支架滑輪安裝孔，終端受力桿處在防區末端時桿體上掛接張力彈簧，處在轉角時桿體上裝配轉向支架。

中間支撐桿的安裝，在終端受力桿和探測控制桿中間拉一細繩，拉緊，以此細繩定位中間支撐桿水平位置。安裝中間支撐桿時保證距離探測控制桿3～5米，每兩根中間支撐桿的距離也3～5米。全部安裝完成以后，應進行一次全面檢查，檢查各種桿體是否裝牢，位置是否正常，各根桿體應在一條直線。

拉接張力線應先把張力線用束線器固定在終端受力桿上的張力彈簧上，需要借助于壓線鉗。然后依次穿過中間支撐桿、緊線器、探測控制桿中的探測模塊拉桿螺絲孔，最終用壓線鉗壓實束線器，使張力線牢固。緊線器位于靠近探測控制桿的位置，收緊張力線。

2.4張力電子圍欄主機安裝

在靠近探測控制桿的地方安裝防雨箱，距離以探測控制桿引出數據線的長度能連接到防雨箱內的主機為準。然后將張力電子圍欄主機安裝于防雨箱內，按照主機接口說明連接所有電線。

2.5接線與調試

張力線通過緊線器預先拉直，使靜態張力值大約在100N～500N之間，用手自然放在張力線上，張力線下彎高度不超過2-4cm即可。

所有張力線都連接收緊完成后，接通主機電源，當前端受到入侵時，主機會根據出廠所設報警閥值報警，也可以通過鍵盤（選購商品）根據客戶需要任意設定張力線上的報警閥值。設定的報警閥值上限一般高于當前張力值20，下限報警閥值低于當前張力值的20即可。

張力電子圍欄主機具有人性化設計，維護很簡單。當環境溫度變化造成張力線收緊和松弛時，電子圍欄上的張力值就會變大或變小，為了不造成誤報，這時張力電子圍欄主機就會自動識別是環境溫度變化還是外界人為入侵，自動更新張力線上的報警閥值，用戶不用因環境溫度變化而重新調解張力線的張緊程度，非常方便。

二、主機調試與報警試驗

通電前檢測

當張力電子圍欄系統全部安裝完成后，應在通電前對系統進行一次全面的檢測。

檢查電源線以及信號線是否接好。

檢查前端的桿體是否固定好，張力線是否拉直。

確認整個系統沒有問題之后，就可以進行通電調試了。

通電調試

通上電先把對應的線號跟防區添加到主機跟鍵盤上，由于圍欄剛裝好的時候不會把張力線拉緊，只是拉直而已，所以在添加完線號之后報“斷線報警”是正常的，我們可以先把主機撤防。

對著主機用扳手調節將圍欄上的收緊器將每一根張力線收緊，將張力值調到50N以上，現場使用一般在100N-300N之間，具體參數以現場應用為準。

對著主機將控制桿后面的防攀爬模塊調節螺絲調緊，將防攀爬模塊值調到50N以上，現場使用一般在100N-300N之間。

將張力控制桿的值都調好之后對主機進行布防，正常情況這個時候主機是不會報警了，下一步就可以對圍欄進行測試了。

觸網報警測試

對任意一根張力線用來按壓大約3秒，主機報“觸網報警”，將手拿開10秒主機報警自動復位。

松弛報警測試

將任意張力放松一點（必須大約設定閥值）大約3秒，主機報“松弛報警”，將張力線從新收緊，按鍵主機“消警”+“確認”主機恢復正常。

斷線報警測試

將任意一根張力線完全松開大約3秒，主機報“斷線報警”，將張力線從新收緊，按鍵主機“消警”+“確認”主機恢復正常。

過緊報警測試

將主機過緊閥值調小，調到小于目前的張力值大約3秒，主機報“過緊報警”，將張力線過緊閥值從小調大，按鍵主機“消警”+“確認”主機恢復正常。

入侵報警測試（只針對配有防攀爬模塊的控制桿）

用力將控制桿往前掰大約3秒，主機報“入侵報警”，松開控制桿，按鍵主機“消警”+“確認”主機恢復正常。

第七章 張力電子圍欄前端設備簡介

一、張力式電子圍欄前端設備簡介

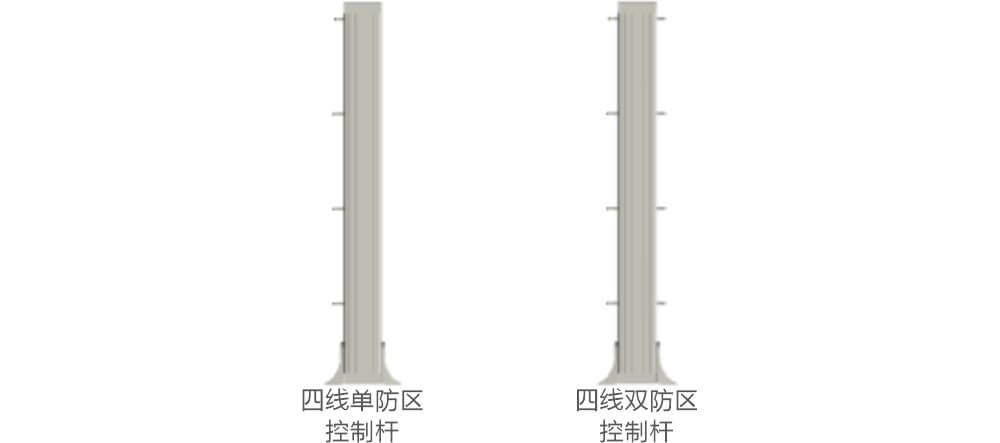

1、四線單防區控制桿、四線雙防區控制桿

1）報警功能：張力線觸網報警，張力線松弛報警，張力線斷線報警，控制桿防拆報警，自檢故障報警；

2）適用范圍：四線張力圍欄安裝后，部分圍墻的柱頭與鐵柵欄有小范圍落差造成四線張力式電子圍欄最底下一道鋼絲與鐵柵欄距離大于150mm時，應加裝一道或多道張力圍欄對下面的結構進行補差；能與上面的結構進行補差；能與上面四道控制桿級聯統一在一個防區；

3）材質：控制桿采用鋁制材料+抗氧化處理，所有配件螺絲采用SUS304不銹鋼材質；

1）報警功能：張力線拉緊報警，張力線松弛報警，張力線剪斷報警，控制桿防拆報警，自檢故障報警；

2）適用范圍：六線張力圍欄安裝后，部分圍墻的柱頭與鐵柵欄有小范圍落差造成六線張力式電子圍欄最底下一道鋼絲與鐵柵欄距離大于150mm時，應加裝一道或多道張力圍欄對下面的結構進行補差；能與上面的結構進行補差；能與上面六線控制桿級聯統一在一個防區；

3）材質：控制桿采用鋁制材料+抗氧化處理，所有配件螺絲采用SUS304不銹鋼材質；

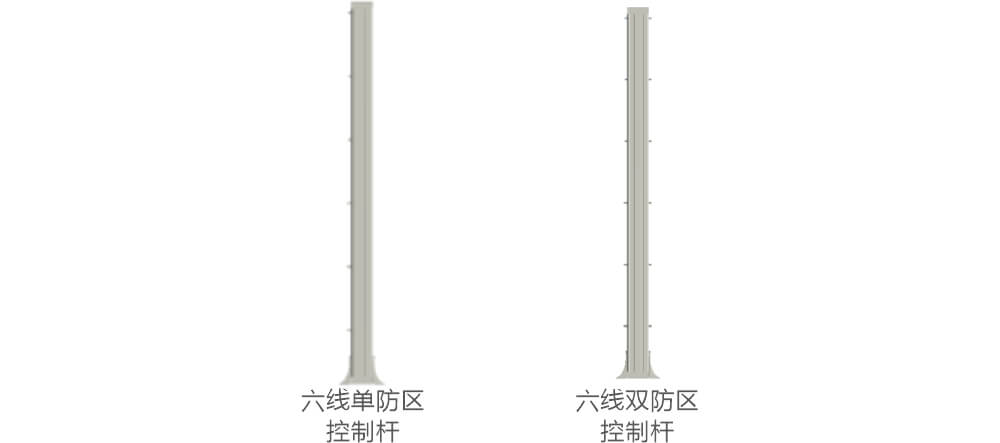

2、六線單防區控制桿、六線雙防區控制桿

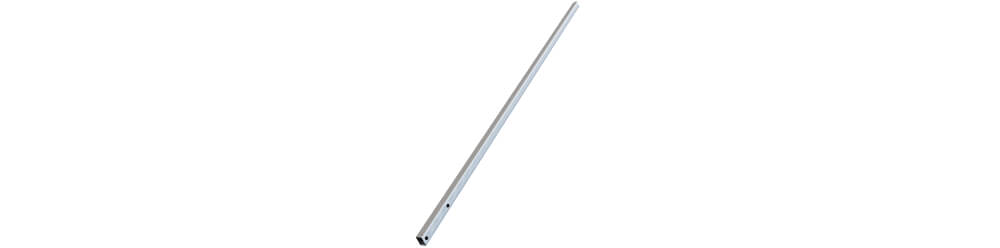

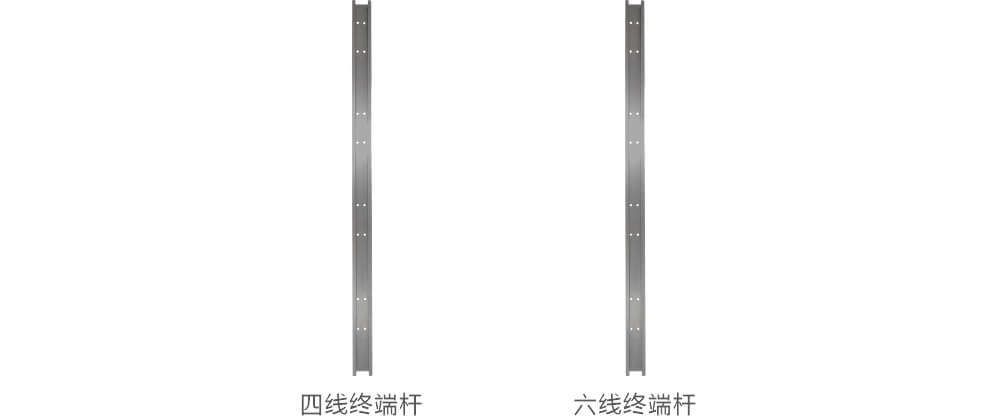

3、終端桿

材質：鋁制材料+抗氧化處理，所有配件螺絲采用SUS304不銹鋼；安裝角度可調節

4、轉向承力桿

材質： 鋁制材料+抗氧化處理，所有配件螺絲采用SUS304不銹剛安裝角度、高度可調節無論垂直安裝或傾斜安裝的轉向承力桿，轉角處的滑輪應與地面保持水平，無論如何拽動鋼絲，鋼絲不應從滑輪上脫落。軸承材質采用工程塑料；

5、單線萬向軸承滑輪

材料： SUS304不銹鋼支架+工程塑料軸承

適用范圍： 配合張力控制桿使用，對墻體落差進行有效的補差；

6、張力彈簧

材質： SUS304不銹鋼

7、張力收緊器

特點：張力線收緊自鎖功能

8、束線器

材料：鋁制材料  直徑：3mm

張力線每端至少固定2只

9、多股張力線

材質：SUS304不銹鋼

直徑：多股，直徑不小于1.2mm

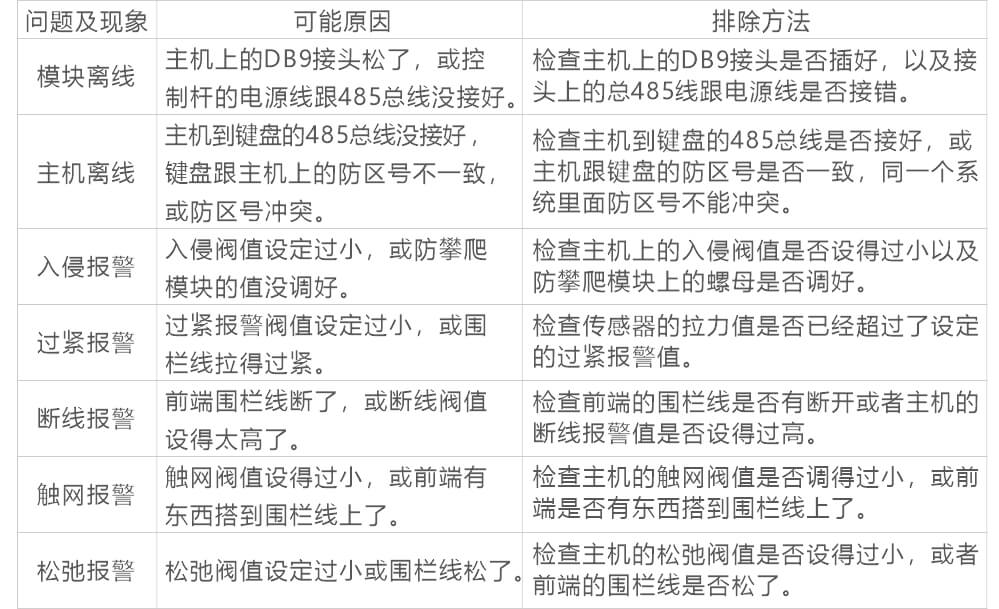

第八章 故障排除
